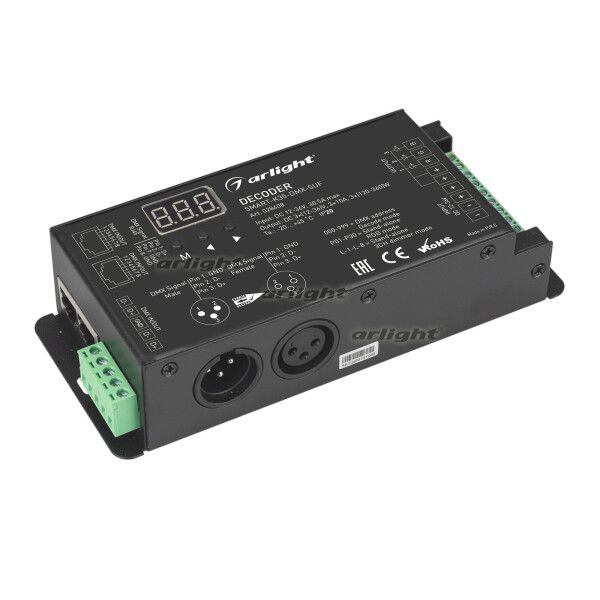

Декодер SMART-K35-DMX-SUF (12-36V, 3x10A, XLR3) (Arlight, Металл) | 028408 Arlight

Декодер SMART-K35-DMX-SUF (12-36V, 3x10A, XLR3) металл преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления трёхцветными светодиодными лентами. Устройство подходит для профессионального освещения в интерьерах, сценографии и архитектурной подсветке. Бренд Arlight обеспечивает надёжную сборку в металлическом корпусе, а артикул 028408 позволяет точно идентифицировать модель.

Назначение и область применения

Декодер SMART-K35-DMX-SUF (12-36V, 3x10A, XLR3) металл используется для управления RGB- и RGBW-светодиодными лентами через систему DMX512. Он переводит команды из контроллера DMX в импульсно-широтную модуляцию (ШИМ), что позволяет плавно регулировать яркость каждого цветового канала. Применяется в театрах, студиях, ресторанах, фасадной подсветке и на выставках, где требуется точное управление цветом и интенсивностью света.

Технические характеристики

• Входное напряжение: 12–36 В постоянного тока - совместим с большинством промышленных и бытовых блоков питания.
• Выходное напряжение: 12–36 В - соответствует входному, не изменяет уровень питания.
• Выходной ток: до 30 А суммарно (по 10 А на каждый из 3 каналов).
• Максимальная мощность: 1080 Вт - рассчитан на работу с длинными лентами или несколькими параллельными участками.
• Количество каналов: 3 (R, G, B) - управляет полноцветными LED-лентами.
• Управление: DMX512 с поддержкой диммирования - можно менять яркость и смешивать цвета в реальном времени.
• Корпус: металлический, чёрный - улучшает теплоотвод и механическую прочность.
• Размеры: 165×70×38 мм - компактный формат для установки в ограниченных пространствах.
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли.
• Подключение: XLR3 - стандартизированный разъём для передачи DMX-сигнала.
• Способ монтажа: накладной - крепится на поверхность с помощью винтов или двустороннего скотча.

Совместимость и монтаж

Декодер SMART-K35-DMX-SUF (12-36V, 3x10A, XLR3) металл совместим с любыми источниками питания 12–36 В и всеми контроллерами DMX512. Для подключения используйте стандартный XLR3-кабель - соблюдайте полярность (Pin1=GND, Pin2=Data-, Pin3=Data+). Выходные провода подключаются напрямую к светодиодной ленте: красный - R, зелёный - G, синий - B, черный/белый - общий минус. Монтаж выполняется на ровную, невоспламеняемую поверхность. Обеспечьте доступ к клеммникам для обслуживания. Не допускайте перегрузки по току - максимальная нагрузка на канал 10 А.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для оборудования низкого напряжения. IP20 не предусматривает защиту от влаги - использование вне помещений или во влажных средах запрещено. Корпус выполнен из стали, что снижает риск возгорания при перегреве. Работает в температурном диапазоне, указанном производителем - рекомендуется проверить документацию на конкретные пределы.

Преимущества

• Металлический корпус эффективно отводит тепло - позволяет работать длительно на высоких нагрузках без перегрева.
• Трёхканальный выход даёт возможность точного смешивания цветов без внешних микроконтроллеров.
• XLR3-разъём обеспечивает надёжное соединение, устойчивое к вибрациям - идеально для сцены и мобильных установок.
• Поддержка диммирования - плавное изменение яркости без мерцания, совместимо с профильным программным обеспечением.
• Широкий диапазон входного напряжения (12–36 В) - гибкость в выборе источника питания.

Ограничения применения

• Не предназначен для использования во влажных помещениях, на улице или в условиях повышенной запылённости - IP20 недостаточен.
• Не работает с одноцветными лентами без возможности изменения цвета - требуются именно RGB-устройства.
• Не имеет встроенного источника питания - нужен внешний блок питания подходящей мощности.
• Не поддерживает протоколы кроме DMX512 - нельзя использовать с Art-Net, sACN или Wi-Fi-контроллерами.
• Максимальная мощность 1080 Вт - не подходит для лент выше этого значения даже при распределении по каналам.

Примеры использования

• RGB-подсветка барной стойки в кафе, управляемая с пульта DMX.
• Флюидная подсветка сцены в театральной студии - смена цветов по сценарию.
• Архитектурная подсветка ниш в офисе с эффектом “плавного заката”.
• Освещение витрин магазинов с автоматической сменой цветовой темпы по расписанию.

Практические советы

• Выбирайте блок питания с запасом по мощности - 10–20% выше максимума (например, 1200 Вт для 1080 Вт нагрузки).
• Проверяйте сечение проводов между декодером и лентой - для 10 А на канал используйте медные жилы не менее 1,5 мм2.
• При использовании нескольких декодеров - задавайте каждому уникальный адрес DMX, чтобы избежать конфликтов.
• Не подключайте ленты длиннее 5 метров к одному каналу без усиления - возможен перегрев и падение яркости.
• Перед первым включением убедитесь, что все контакты плотно затянуты - плохой контакт вызывает нагрев и отказ.
• Декодер SMART-K35-DMX-SUF (12-36V, 3x10A, XLR3) металл лучше устанавливать в местах с хорошей циркуляцией воздуха - не закрывайте корпус.
