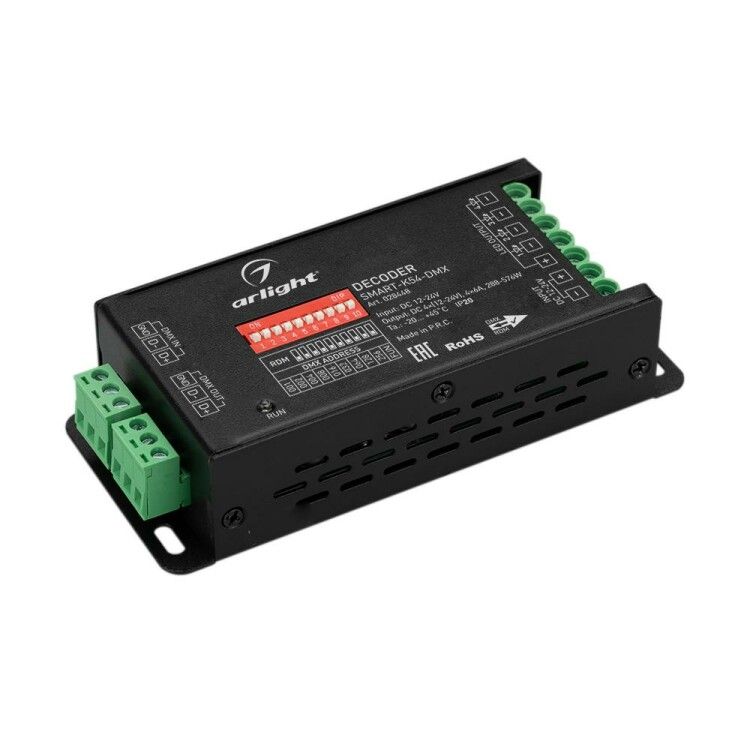

Декодер SMART-K54-DMX (12-24V, 4x6A) (ARL, IP20 Металл, 5 лет) - 028448 Arlight

Декодер SMART-K54-DMX (12-24V, 4x6A) IP20 металл от Arlight преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными лентами. Подходит для установки в световые системы с питанием 12–24 В постоянного тока.

Назначение и область применения

Декодер SMART-K54-DMX (12-24V, 4x6A) IP20 металл используется для управления четырьмя независимыми цепями светодиодных лент или других нагрузок, требующих ШИМ-регулирования яркости. Принимает сигнал от контроллера DMX512 и переводит его в четыре канала широтно-импульсной модуляции. Устройство применяется в системах сценического, архитектурного и интерьерного освещения, где требуется точное управление цветом и яркостью через один DMX-канал.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока
• Выходное напряжение: совпадает с входным (12–24 В)
• Выходной ток: до 24 А суммарно (по 6 А на каждый из 4 каналов)
• Максимальная мощность нагрузки: 288–576 Вт (в зависимости от напряжения)
• Управление: DMX512 с ШИМ-диммированием
• Количество каналов: 4
• Степень защиты: IP20 - защищён от прикосновений и ограниченной пыли, не предназначен для влажной среды
• Тип корпуса: металлический, черный
• Размеры: 130 × 57 × 31 мм
• Способ задания адреса: DIP-переключатели на корпусе
• Сброс адреса: автоматически при отключении питания
• Подключение: терминальные клеммы

Совместимость и монтаж

SMART-K54-DMX (12-24V, 4x6A) IP20 металл совместим с любыми контроллерами DMX512, поддерживающими стандартную передачу данных. Для подключения используются клеммы на корпусе - провода фиксируются винтовым зажимом. Монтаж накладной: устройство крепится на поверхность с помощью встроенных крепёжных отверстий. Работает с LED-лентами на 12 В и 24 В, а также с другими нагрузками, допускающими ШИМ-управление. Не поддерживает подключение к сети 220 В - необходимо использовать внешний источник питания.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для оборудования низкого напряжения. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями и попадания крупной пыли. Не имеет защиты от воды - запрещено использование в помещениях с высокой влажностью, на улице или в местах возможного брызгов.

Преимущества

• Чёткая и стабильная работа благодаря металлическому корпусу - эффективно рассеивает тепло при длительной работе на максимальной нагрузке
• Простая настройка адреса: DIP-переключатели позволяют задать нужный DMX-адрес без программатора
• Автоматический сброс адреса после отключения питания снижает риск конфликта адресов при перезапуске системы
• Поддержка всех типов светодиодных лент - от однотонных до RGB/RGBW
• Небольшие габариты позволяют размещать декодер даже в компактных нишах и коробах

Ограничения применения

• Не работает с переменным током - только постоянный ток 12–24 В
• IP20 исключает применение во влажных, пыльных или открытых помещениях
• Максимальный ток на канал - 6 А; нельзя подключать нагрузки выше 144 Вт на один канал при 24 В
• Отсутствие возможности сохранить адрес при отключении питания - при каждом включении нужно проверять настройки
• Не поддерживает обратную связь или диагностику - только однонаправленная передача сигнала

Примеры использования

• Управление RGB-лентами в потолочных панелях театра или студии
• Освещение фасада здания с изменяемой цветовой сценой
• Подсветка торгового стенда с эффектом плавного перехода цветов
• Система освещения в ночном клубе, где каждая группа лент управляется отдельным каналом
• Архитектурная подсветка лестниц или перил с регулировкой яркости по расписанию

Практические советы

• Перед подключением проверьте соответствие напряжения источника питания и ленты - не используйте 24 В ленту с 12 В блоком и наоборот
• При использовании нескольких декодеров SMART-K54-DMX (12-24V, 4x6A) IP20 металл убедитесь, что все имеют уникальные DMX-адреса - начиная с 1, 5, 9 и т.д.
• Для нагрузок близких к предельным (например, 576 Вт) обеспечьте хорошую вентиляцию вокруг корпуса - металл рассеивает тепло, но не заменяет активное охлаждение
• Зажимайте провода плотно, но без перегиба - плохой контакт вызывает нагрев и отказ
• Если система часто отключается, составьте чек-лист для быстрого восстановления адресов - они сбрасываются при каждом отключении питания
