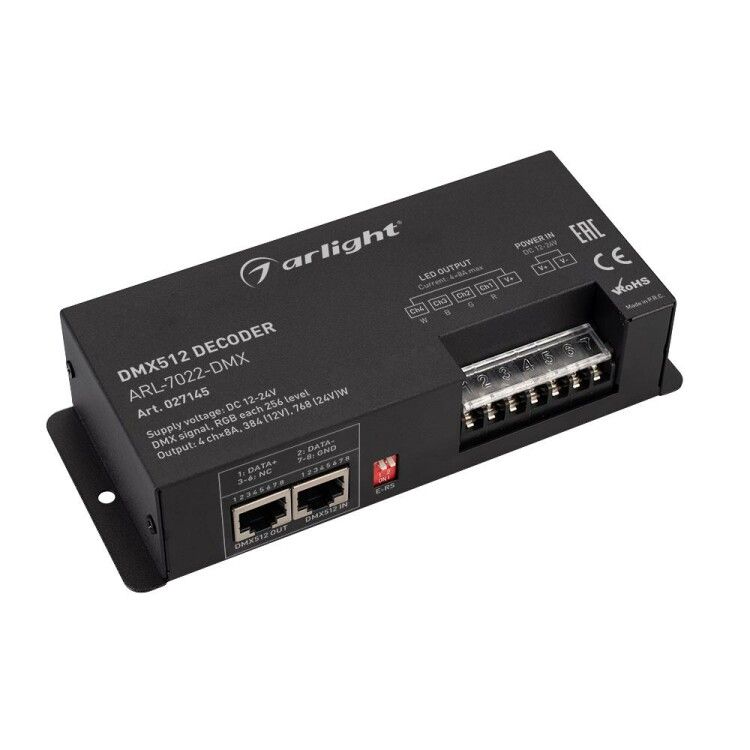

Декодер ARL-7022-DMX (12-24V, 4x8A, DMX512, XLR3) (ARL, IP20 Металл, 2 года) - 027145 Arlight

Декодер DMX512 Arlight 027145 преобразует цифровой сигнал DMX512 в управление яркостью светодиодных лент с питанием 12–24 В. Подходит для точечного и динамического освещения в интерьерах, сценах и рекламных конструкциях.

Назначение и область применения

Декодер DMX512 Arlight 027145 используется для управления цветом и яркостью светодиодных лент через систему DMX512. Он переводит цифровые команды из контроллера в аналоговый сигнал ШИМ (PWM), который точно регулирует выходную мощность. Применяется там, где требуется плавное изменение светового потока: театральные сценографии, интерьерное освещение, выставочные стенды, фасадная подсветка и медиафасады.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (DC)
• Выходное напряжение: совпадает с входным - 12–24 В DC
• Количество каналов: 4, каждый способен выдерживать до 8 А
• Общий выходной ток: до 32 А (суммарно по всем каналам)
• Максимальная выходная мощность: 768 Вт (при 24 В) / 384 Вт (при 12 В)
• Управление: DMX512 с поддержкой диммирования
• Подключение: разъём XLR3 (стандартный вход для DMX)
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Корпус: металлический, чёрный, рассеивает тепло эффективнее пластиковых моделей
• Габариты: 164×65×40 мм
• Настройка адреса: DIP-переключатели на корпусе
• Режим работы: динамический - поддерживает изменения яркости и цвета в реальном времени

Совместимость и монтаж

Декодер DMX512 Arlight 027145 совместим с любыми источниками питания 12–24 В и светодиодными лентами, соответствующими этим параметрам. Для подключения используйте провода с достаточным сечением - минимум 1,5 мм2 на каждую цепь при токе 8 А.

Монтаж накладной: устройство крепится саморезами к поверхности (панель, DIN-рейка, деревянная основа). Учитывайте свободное пространство вокруг корпуса - он нагревается при работе на пределе. Не закрывайте его герметичными кожухами или плотными материалами.

Безопасность и стандарты

Декодер DMX512 Arlight 027145 соответствует требованиям безопасности для оборудования низкого напряжения. IP20 означает, что устройство не предназначено для установки во влажных помещениях, на улице или в местах с риском попадания жидкостей. Работает исключительно внутри помещений.

Преимущества

• Металлический корпус обеспечивает лучшее охлаждение и долгий срок службы при высоких нагрузках
• DIP-переключатели позволяют задать адрес без программатора - удобно при быстром монтаже
• Поддержка диммирования даёт плавное переключение уровней яркости без мерцания
• Четыре независимых канала позволяют управлять четырьмя различными зонами освещения (например, RGB+белый)
• Совместим с большинством DMX-контроллеров и ПО для проектирования света

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в пыльных средах - IP20 недостаточно
• Максимальная мощность 768 Вт достигается только при 24 В; при 12 В допустима лишь половина - 384 Вт
• Не подключать к сети переменного тока (AC) - работает только от постоянного тока (DC)
• Не рекомендуется запитывать от одного источника более трёх декодеров одновременно без распределения нагрузки
• DIP-переключатели требуют ручной настройки - нельзя удалённо менять адрес через ПО

Примеры использования

• Управление RGB-лентой на потолке ресторана - один канал на красный, один на зелёный, один на синий, четвёртый на белую подсветку контура
• Освещение витрин - четыре отдельные ленты с разными эффектами (мерцание, градиент, пульсация, статика)
• Сценическая подсветка - три канала для боковой подсветки актёров, четвёртый - для фоновой проекции
• Фасад здания - четыре секции LED-лент, каждая управляемая независимо через один декодер

Практические советы

• Перед первым включением проверьте все DIP-переключатели - неверный адрес вызывает отсутствие реакции на DMX-сигнал
• Используйте экранированный кабель DMX (CAT5e/DMX512) и соблюдайте правильную полярность - перепутанные контакты повредят входной порт
• При использовании длинных лент (>10 м) подключайте питание с обоих концов - чтобы избежать просадки напряжения
• Не забудьте подключить заземление корпуса, если система предусматривает защитное заземление
• При длительной работе на 90% нагрузки температура корпуса может достигать 60–70 C - обеспечьте естественную вентиляцию
