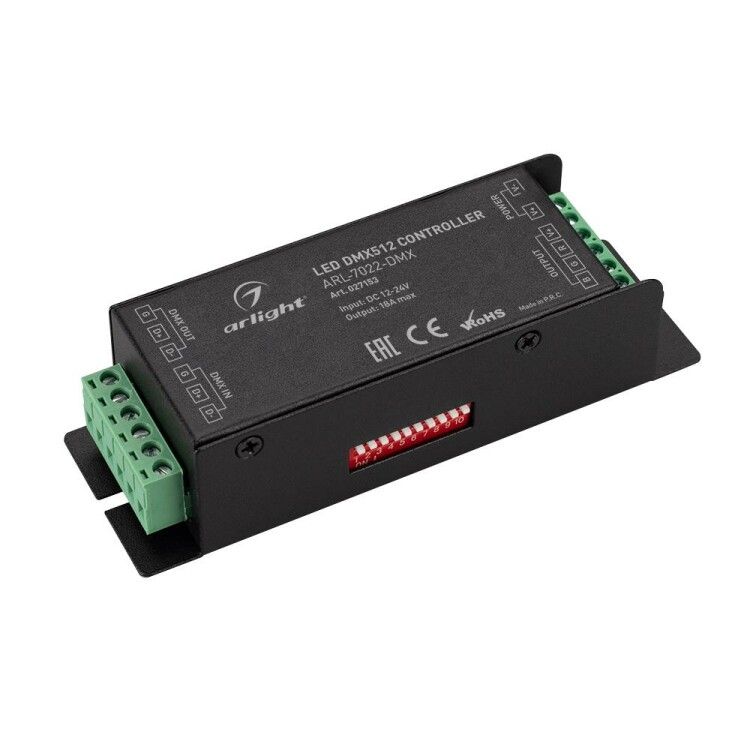

Декодер ARL-7022-DMX (12-24V, 3x6A, DMX512) (ARL, IP20 Металл, 2 года) - 027153 Arlight

Декодер ARL-7022-DMX (12-24V, 3x6A, DMX512) IP20 Металл преобразует сигнал DMX512 в ШИМ-управление для светодиодных лент, обеспечивая точную регулировку яркости трёх независимых каналов. Подходит для установки в световые системы с питанием 12–24 В постоянного тока. Бренд Arlight, артикул 027153.

Назначение и область применения

Декодер ARL-7022-DMX (12-24V, 3x6A, DMX512) IP20 Металл используется для управления светодиодными лентами через протокол DMX512. Он переводит цифровой командный сигнал от контроллера в аналоговый импульсный сигнал (ШИМ), который точно регулирует яркость каждого из трёх каналов. Применяется в системах декоративного, архитектурного и сценического освещения, где требуется программное управление цветом и интенсивностью света.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока
• Выходное напряжение: совпадает с входным (12–24 В)
• Выходной ток: до 6 А на каждый из трёх каналов (максимум 18 А суммарно)
• Максимальная выходная мощность: 432 Вт (при 24 В)
• Управление: DMX512, с поддержкой диммирования
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Корпус: металлический, чёрный
• Габариты: 127 × 42 × 33 мм
• Способ адресации: DIP-переключатели на корпусе
• Подключение: винтовые клеммы

Совместимость и монтаж

Декодер ARL-7022-DMX (12-24V, 3x6A, DMX512) IP20 Металл совместим с любыми устройствами, передающими сигнал DMX512 - контроллерами, пультами, компьютерами с USB/DMX-интерфейсом. Управлять можно одной или несколькими светодиодными лентами, если их суммарный ток не превышает 6 А на канал.

Монтаж накладной: устройство крепится на поверхность с помощью встроенных крепёжных отверстий. Для подключения используйте винтовые клеммы - провода должны быть зачищены и плотно зажаты. Обязательно соблюдайте полярность: + и – на входе и каждом выходном канале. Кабель DMX должен быть экранированным, с правильной терминированием на конце линии.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для внутреннего использования. IP20 означает, что он не предназначен для установки во влажных помещениях, на улице или в местах с риском попадания пыли и брызг. Не допускается работа при температуре выше +40 C без принудительного охлаждения. Корпус нагревается при работе на пределе мощности - обеспечьте свободный доступ воздуха вокруг устройства.

Преимущества

• Точное диммирование по каждому каналу - плавное изменение яркости без мерцания
• Работает с широким диапазоном напряжений (12–24 В) - совместим с большинством LED-лент
• DIP-переключатели позволяют задать адрес без программатора
• Металлический корпус рассеивает тепло эффективнее, чем пластик
• Трёхканальная система позволяет управлять RGB-лентами или тремя отдельными цепями

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в пыльных средах - IP20 недостаточно
• Максимальная мощность 432 Вт - нельзя подключать ленты с суммарной мощностью больше этого значения
• Не предназначена для управления высоковольтными источниками (например, 220 В)
• Не работает с протоколами кроме DMX512 (не поддерживает sACN, Art-Net, RDM)
• Требуется внешний источник питания - сам декодер не вырабатывает энергию

Примеры использования

• RGB-подсветка фасада здания, управляемая с пульта DMX
• Освещение сцены в театре - три канала для основного, контурного и эффектного света
• Система подсветки витрин - независимое управление тремя участками ленты
• Конвейерные линии с индикацией состояния - красный, жёлтый, зелёный сигналы на трёх каналах

Практические советы

• Выбирайте источник питания с запасом по току - если лента потребляет 15 А, берите блок на 18–20 А
• Проверяйте адресацию DIP-переключателей - одинаковые адреса вызывают конфликты в сети DMX
• Длина кабеля DMX не должна превышать 300 метров без репитера; используйте экранированный двужильный кабель
• При подключении длинных лент - делите их на секции и подключайте параллельно, чтобы избежать проседания напряжения
• Перед первым включением проверьте полярность - перепутанные +/- повредят декодер
• ARL-7022-DMX (12-24V, 3x6A, DMX512) IP20 Металл лучше устанавливать рядом с источником питания, а не возле ленты - так проще обслуживать
