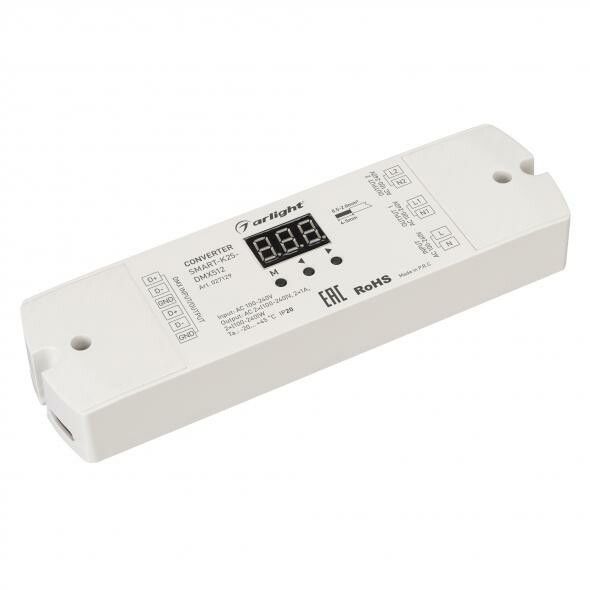

Конвертер SMART-K25-DMX512 (230V, 2x1A, TRIAC) (Arlight, Пластик) | 027129 Arlight

Конвертер SMART-K25-DMX512 (230V, 2x1A, TRIAC) пластик от Arlight преобразует цифровой сигнал DMX512 в аналоговое управление светильниками через TRIAC - идеально для систем освещения с регуляторами фазовой отсечки. Устройство работает от сети 230 В и подходит для установки на поверхность.

Назначение и область применения

SMART-K25-DMX512 (230V, 2x1A, TRIAC) пластик используется для управления группами светодиодных или галогенных светильников, работающих на основе TRIAC-регуляторов, через централизованную систему DMX512. Подходит для театров, студий, ресторанов, интерьерного освещения и других мест, где требуется точная настройка яркости нескольких каналов из одного контроллера.

Технические характеристики

• Входное напряжение: 230 В переменного тока
• Выход: два канала TRIAC, каждый до 1 А
• Общая потребляемая мощность: 460 Вт (максимальная нагрузка на выходе)
• Управление: сигнал DMX512 (стандартный 5-pin XLR)
• Защита корпуса: IP20 - против попадания предметов более 12 мм, без защиты от воды
• Габариты: 170 × 50 × 23 мм
• Цвет корпуса: белый
• Индикация: цифровой дисплей на корпусе для отображения текущего уровня яркости каждого канала
• Способ монтажа: накладной

Совместимость и монтаж

SMART-K25-DMX512 (230V, 2x1A, TRIAC) пластик совместим со всеми устройствами, передающими сигнал DMX512 - контроллерами, пультами, программным обеспечением для светового дизайна. Для подключения используйте стандартный 5-контактный XLR-кабель. Выходные клеммы предназначены для подсоединения нагрузки (например, светильника) между фазой и нулём. Монтаж выполняется на плоскую поверхность с помощью крепёжных отверстий на корпусе. Не требует DIN-рейки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и коммерческих электроприборов. IP20 позволяет использовать только внутри помещений. Напряжение 230 В требует соблюдения правил работы с высоким напряжением - подключение и обслуживание должны выполнять квалифицированные специалисты.

Преимущества

• Два независимых канала управления позволяют контролировать две группы светильников одним устройством
• Цифровой дисплей даёт наглядную информацию о текущих значениях яркости без необходимости обращаться к контроллеру
• Работает с существующими TRIAC-регуляторами - не требует замены светильников или проводки
• Небольшие размеры и компактный дизайн упрощают установку в ограниченном пространстве

Ограничения применения

• Не предназначен для работы во влажных помещениях - IP20 исключает использование в банях, бассейнах, на улице
• Максимальный ток на канал - 1 А, что соответствует нагрузке около 230 Вт при 230 В; для больших нагрузок требуется внешний контактор
• Не поддерживает RGB-управление - только одноканальное затемнение
• Только для активных нагрузок: лампы накаливания, галогенные, некоторые LED-светильники с TRIAC-совместимыми драйверами

Примеры использования

• Управление подсветкой потолочных ниш в ресторане через один DMX-канал
• Настройка яркости декоративных светильников в театральной сцене
• Создание эффектов изменения освещённости в выставочном зале с использованием прошивки DMX
• Замена механических реостатов на цифровые решения в старых системах освещения

Практические советы

• Перед подключением проверьте, что светильники поддерживают TRIAC-регулирование - многие современные LED-лампы не работают с этим типом управления
• Учитывайте суммарную мощность всех подключённых светильников: не превышайте 460 Вт на всё устройство
• Для надёжной работы рекомендуется использовать экранированный кабель DMX512 и правильно завершить шлейф терминатором 120 Ом
• Если дисплей показывает некорректные значения - перезагрузите устройство и проверьте адрес DMX
• При установке оставьте свободное пространство вокруг корпуса для теплоотвода - особенно при длительной работе на максимальной нагрузке
