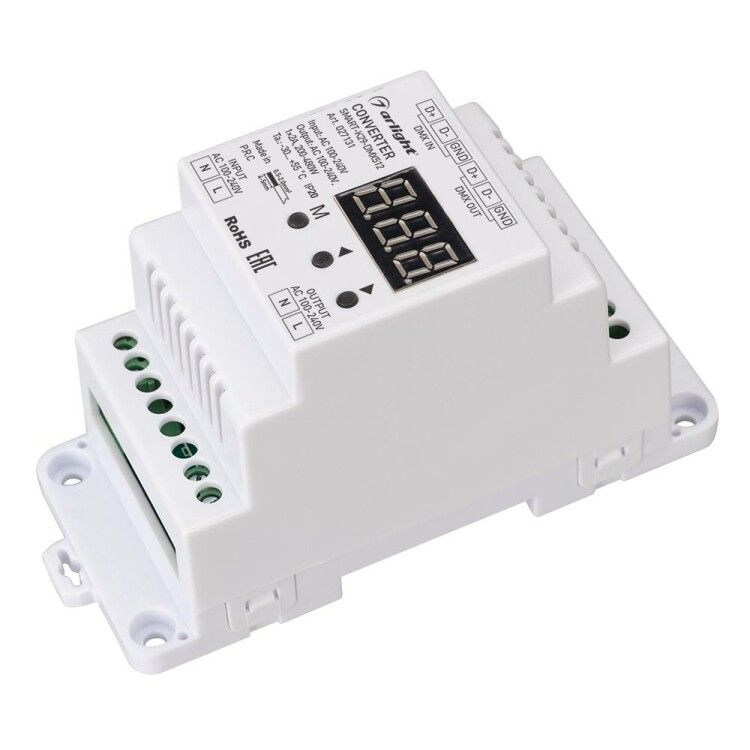

Конвертер SMART-K29-DMX512 (230V, 1x2A, TRIAC, DIN) (ARL, IP20 Пластик, 5 лет) - 027131 Arlight

Конвертер SMART-K29-DMX512 (230V, 1x2A, TRIAC, DIN) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в аналоговое управление светильниками через TRIAC, позволяя управлять обычными лампами с фазовой регулировкой из централизованной системы освещения. Устройство рассчитано на установку на DIN-рейку и подходит для профессионального монтажа в системах сценографии, архитектурного освещения и промышленных объектов.

Назначение и область применения

Конвертер SMART-K29-DMX512 (230V, 1x2A, TRIAC, DIN) IP20 пластик используется для связи между цифровыми контроллерами DMX512 и светильниками с фазовым регулированием яркости (TRIAC). Он позволяет управлять одним каналом освещения - например, светодиодными или галогенными лампами - через стандартную DMX-систему. Подходит для театров, студий, выставочных залов, ресторанов и других мест, где требуется точная настройка уровня освещённости.

Технические характеристики

• Входное напряжение: 230 В переменного тока (AC)
• Выход: TRIAC, 1 канал, максимальный ток нагрузки 1×2 А
• Максимальная потребляемая мощность: 440 Вт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 110 × 48 × 67 мм
• Цвет корпуса: белый
• Установка: на DIN-рейку 35 мм
• Индикация: цифровой дисплей на передней панели для отображения текущего уровня яркости

Совместимость и монтаж

Конвертер SMART-K29-DMX512 (230V, 1x2A, TRIAC, DIN) IP20 пластик совместим со всеми устройствами, поддерживающими протокол DMX512-A. Монтаж осуществляется на стандартную DIN-рейку - достаточно защёлкнуть устройство на направляющих. Подключите входной DMX-кабель (5-pin XLR или 3-pin) к разъёму на корпусе, а выходные провода - к нагрузке (например, к диммеру или группе ламп). Напряжение питания 230 В подаётся на клеммы L/N устройства. Обязательно соблюдайте полярность при подключении сети.

Безопасность и стандарты

Конвертер соответствует требованиям безопасности для бытовых и коммерческих электроустановок. IP20 обеспечивает базовую защиту от случайного контакта с внутренними компонентами, но не предназначен для установки во влажных помещениях, на улице или в условиях повышенной запылённости. Не используйте устройство рядом с источниками воды, паром или агрессивными средами.

Преимущества

• Простое подключение к существующим DMX-сетям без необходимости замены светильников
• Цифровой дисплей позволяет оперативно проверить уровень яркости без внешнего контроля
• Работает с любыми TRIAC-диммерами и лампами с фазовой регулировкой
• Компактный размер и DIN-монтаж экономят место в распределительном щите
• Не требует дополнительного блока питания - питание берётся прямо из сети 230 В

Ограничения применения

• Поддерживается только один канал управления - для нескольких каналов нужны несколько устройств
• Максимальная нагрузка - 2 А (≈440 Вт при 230 В); превышение вызывает перегрев и отказ
• IP20 исключает использование в сырых, пыльных или открытых помещениях
• Не работает с LED-лампами, несовместимыми с TRIAC-регулированием (нужна предварительная проверка совместимости)
• Не поддерживает двухпроводные DMX-кабели; требуется полноценный 3- или 5-контактный кабель

Примеры использования

• Управление сценическими прожекторами через консоли DMX в театре
• Регулировка яркости галогенных ламп в ресторане с помощью центрального пульта
• Настройка фонового освещения в торговом зале по заранее заданным сценам
• Интеграция старых ламп с новой системой автоматизации без замены всей инфраструктуры

Практические советы

• Перед подключением убедитесь, что нагрузка не превышает 2 А - особенно важно при использовании множества ламп на одном канале
• Проверьте совместимость ваших ламп с TRIAC-диммерами: некоторые LED-лампы работают некорректно или мерцают
• Для надёжной работы DMX-сигнала используйте экранированный кабель и завершите шину терминатором 120 Ом
• При длительной работе на максимуме температура корпуса повышается - обеспечьте достаточное воздушное пространство вокруг устройства
• Конвертер SMART-K29-DMX512 (230V, 1x2A, TRIAC, DIN) IP20 пластик не имеет встроенной защиты от скачков напряжения - рекомендуется использовать стабилизатор или УЗИП
