Декодер SMART-K23-DMX512-DIN (12-24V, 3x6A) (ARL, IP20 Пластик, 5 лет) - 027126 Arlight

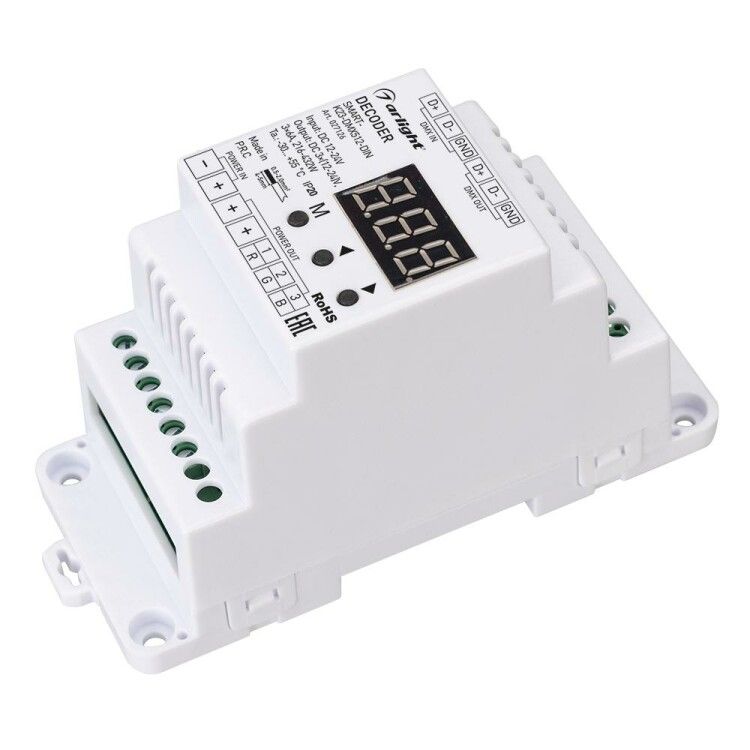

Декодер SMART-K23-DMX512-DIN (12-24V, 3x6A) IP20 пластик преобразует цифровой сигнал DMX512 в три независимых импульсно-широтно модулированных (ШИМ) выхода для управления светодиодными лентами и другими нагрузками до 18 А. Устройство от бренда Arlight из серии Декодеры CV DMX512 предназначено для установки на DIN-рейку и подходит для систем точечного и цветового освещения.

Назначение и область применения

SMART-K23-DMX512-DIN (12-24V, 3x6A) IP20 пластик используется для управления светильниками и светодиодными лентами через протокол DMX512. Он переводит команды от контроллера освещения в аналоговый ШИМ-сигнал, который позволяет плавно регулировать яркость трёх каналов. Подходит для интерьерного освещения, сценографии, торговых зон, выставочных стендов и архитектурной подсветки, где требуется точный контроль уровня света.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока
• Выходное напряжение: 12–24 В постоянного тока (копирует вход)
• Выходной ток: 3 × 6 А (всего 18 А)
• Максимальная выходная мощность: 432 Вт (при 24 В)
• Управление: DMX512, 16-битное диммирование
• Количество каналов: 3
• Степень защиты: IP20 - защищён от прикосновений и ограниченного попадания пыли, не герметичен
• Тип корпуса: пластик (PVC), белый цвет
• Размеры: 115 × 48 × 67 мм
• Способ монтажа: на DIN-рейку 35 мм
• Индикация: цифровой дисплей на лицевой панели
• Настройка адреса: кнопками на корпусе

Совместимость и монтаж

SMART-K23-DMX512-DIN (12-24V, 3x6A) IP20 пластик совместим с любыми контроллерами DMX512, поддерживающими стандартную передачу данных по 5-pin XLR или RJ45. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - устройство фиксируется защёлкой. Подключение питания и нагрузки выполняется клеммами на задней стенке. Каждый из трёх выходов управляет своей группой LED-лент или других нагрузок до 6 А. Обязательно соблюдайте полярность при подключении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования. IP20 исключает применение во влажных помещениях, на улице или в местах с риском брызг воды. Нагрузка должна быть чисто резистивной или совместимой с ШИМ-диммированием - индуктивные или ёмкостные нагрузки не рекомендованы. Превышение максимальной мощности 432 Вт или тока 18 А может вызвать перегрев и отказ устройства.

Преимущества

• Точное диммирование с высокой частотой ШИМ - отсутствие мерцания даже при низкой яркости
• Локальная настройка адреса без программатора - удобно при обслуживании
• Цифровой дисплей показывает текущий DMX-адрес и состояние канала
• Поддержка всех типов светодиодных лент с питанием 12/24 В
• Габариты позволяют компактно размещать несколько декодеров на одной рейке

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не обеспечивает защиту от влаги
• Не работает с переменным током - требует стабилизированного постоянного напряжения 12–24 В
• Не поддерживает RGB-управление в одном канале - каждый канал управляет одним цветом или группой одинаковых лент
• Не имеет функции сохранения настроек после отключения - при потере питания адрес сбрасывается на заводской (по умолчанию 1)
• Не рассчитан на работу с галогенными или люминесцентными лампами - только LED-нагрузки

Примеры использования

• Управление белыми светодиодными лентами в шкафах витрин - три канала для верхней, нижней и боковой подсветки
• Цветовая подсветка архитектурных элементов в интерьере - каждый канал подключен к отдельному цвету (например, R/G/B)
• Освещение сцены в малом театре - три группы прожекторов с плавным переходом яркости по DMX-сценарию
• Фонари на конвейере - автоматическое изменение яркости в зависимости от цикла производства

Практические советы

• Перед первым запуском проверьте, что все каналы подключены к нагрузкам - холостой ход не повредит устройство, но может вызвать некорректную работу дисплея
• При использовании длинных кабелей между контроллером и декодером применяйте экранированный провод и заземлите экран
• Для надёжной работы используйте источник питания с запасом по току - например, 20 А при максимальной нагрузке 18 А
• Запомните начальный адрес (по умолчанию 1) - он сбрасывается при отключении питания, если не установлено другое значение
• Не закрывайте корпус крышками или коробами - нужен свободный доступ воздуха для теплоотвода
• Проверяйте соответствие напряжения ленты и источника питания - не допускайте превышения 24 В на выходе
