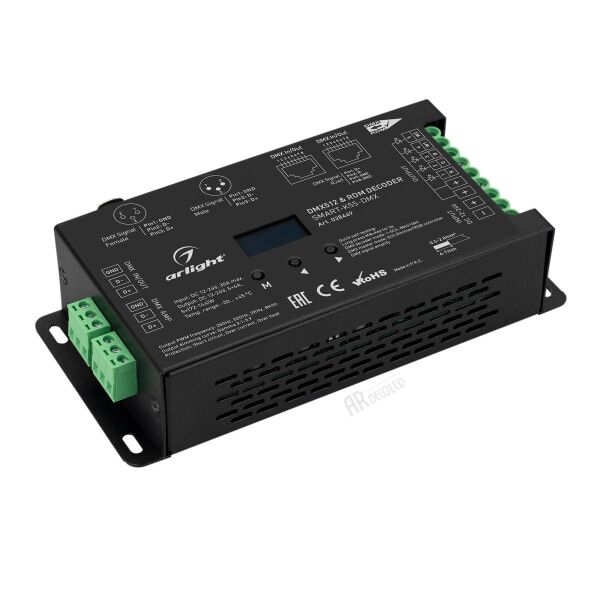

Декодер SMART-K55-DMX (12-24V, 5x6A, XLR3) (Arlight, Металл) | 028449 Arlight

Декодер SMART-K55-DMX (12-24V, 5x6A, XLR3) от Arlight преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными лентами и другими нагрузками на 12–24 В. Подходит для профессионального освещения в интерьерах, сценах и архитектурной подсветке.

Назначение и область применения

Декодер SMART-K55-DMX используется для управления группами светодиодных лент, модулей и других устройств, работающих от постоянного тока 12–24 В. Он принимает сигнал от контроллера DMX512 и переводит его в пульсирующий ток (ШИМ), который позволяет точно регулировать яркость каждого канала. Применяется в системах сценического, интерьерного и архитектурного освещения, где требуется точная цветопередача и градация света.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока
• Выходное напряжение: совпадает с входным (12–24 В)
• Количество каналов: 5
• Максимальный ток на канал: 6 А
• Общая выходная мощность: до 720 Вт (при 24 В)
• Управление: DMX512 через XLR3 и RJ45 (терминалы)
• Тип выхода: ШИМ (PWM)
• Дисплей: OLED - показывает адрес, уровень сигнала и состояние каналов
• Корпус: металлический, черный
• Габариты: 170 × 86 × 40 мм
• Степень защиты: IP20 - только для внутренней установки
• Способ монтажа: накладной

Совместимость и монтаж

Декодер SMART-K55-DMX совместим с любыми контроллерами DMX512, поддерживающими стандартную протокольную передачу. Для подключения используйте кабель XLR3 (по стандарту DMX) или RJ45-терминалы. Выходы выполнены в виде клеммных колодок - удобно для прямого подсоединения проводов светодиодных лент. Монтировать можно на стену, профиль или DIN-рейку (без фиксации на рейке - требуются крепления самостоятельно). Учитывайте посадочные размеры: 170×86 мм - место под установку должно быть свободным.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 исключает использование во влажных помещениях, на улице или в местах с риском попадания пыли и брызг. Корпус из металла обеспечивает теплоотвод, но не заменяет внешнюю вентиляцию при длительной работе на пределе мощности.

Преимущества

• Пять независимых каналов позволяют управлять раздельно пятью зонами освещения (например, RGB+белый + доп. эффект)
• OLED-дисплей упрощает настройку адреса и диагностику без внешнего ПО
• Поддержка широкого диапазона напряжений (12–24 В) - работает с большинством современных LED-лент
• Металлический корпус повышает надежность и снижает перегрев
• Два типа входов (XLR3 и RJ45) обеспечивают гибкость подключения

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от воды и пыли
• Максимальный ток 30 А суммарно - нельзя подключать одну ленту более чем на 6 А на канал
• Не имеет встроенного питания - нужен внешний БП 12/24 В
• Не поддерживает управление по Art-Net, sACN или Wi-Fi - только классический DMX512
• Работает только с активными нагрузками - не предназначается для управления двигателями, насосами или реле

Примеры использования

• Управление RGB-лентами в потолочном светильнике с пятью цветовыми зонами
• Контроль подсветки фасада здания с несколькими секциями разного цвета
• Сценическая подсветка с изменяемой температурой белого и эффектами мерцания
• Освещение торгового зала с программируемыми сценами через центральный DMX-концентратор

Практические советы

• Выбирайте источник питания с запасом по мощности - рекомендовано не выше 80% от максимальной нагрузки декодера (не более 576 Вт при 24 В)
• При использовании длинных кабелей DMX применяйте терминирующие резисторы 120 Ом на последнем устройстве
• Перед первым включением проверьте адрес DMX - он задается DIP-переключателями внутри корпуса (доступ после снятия крышки)
• Не подключайте ленты с высокой плотностью светодиодов (>60 LEDs/m) без расчета тока - возможен перегруз по каналу
• Для долгой работы на максимуме добавьте радиатор или принудительную вентиляцию - металл корпуса рассеивает тепло, но не спасает от теплового шUTDOWN
