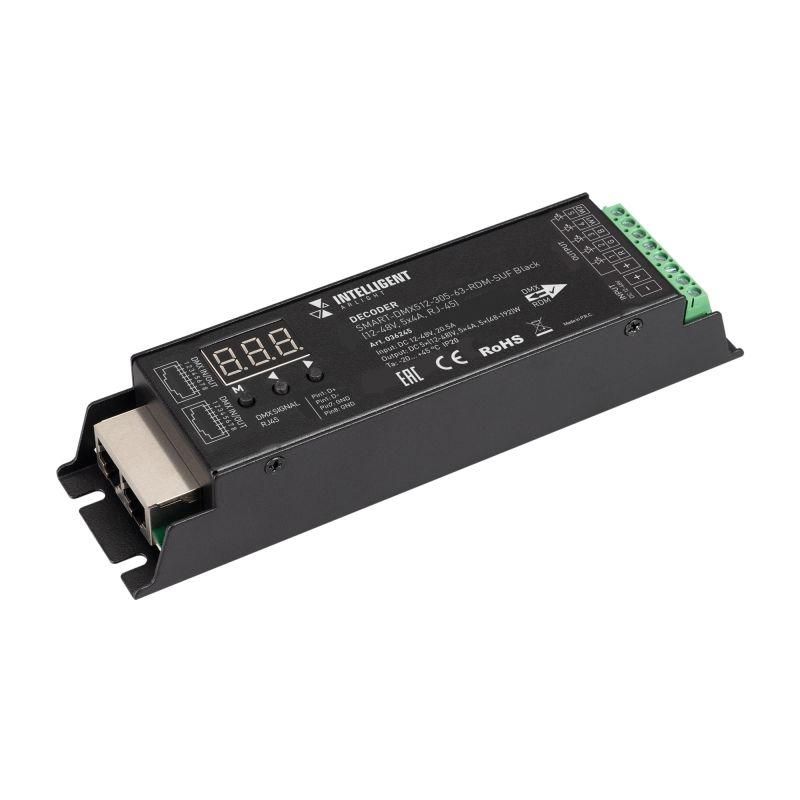

Декодер SMART-DMX512-305-63-RDM-SUF Black (12-48В 5х4А RJ-45) IP20 металл INTELLIGENT ARLIGHT 036245

Декодер DMX512-305-63-RDM-SUF Black (12-48В 5x4А RJ-45) IP20 металл от INTELLIGENT ARLIGHT преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными нагрузками. Подходит для профессионального освещения в интерьерах, сценографии и архитектурной подсветке.

Назначение и область применения

Декодер DMX512-305-63-RDM-SUF Black (12-48В 5x4А RJ-45) IP20 металл используется для управления светильниками на основе светодиодов, которые требуют регулирования яркости через ШИМ-сигнал. Он принимает команды от контроллера DMX512 и выдает пять независимых каналов широтно-импульсной модуляции (ШИМ). Применяется там, где нужна точная настройка уровня освещённости - например, в театрах, студиях, ресторанах, гостиницах и выставочных залах.

Технические характеристики

• Питание: 12–48 В постоянного тока (DC)
• Выходные каналы: 5 штук
• Ток на канал: до 4 А
• Общая мощность нагрузки: 240–960 Вт
• Частота ШИМ: 250–8000 Гц
• Входной сигнал: DMX512 через два порта RJ-45
• Выходной сигнал: ШИМ (PWM) на каждом из 5 каналов
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищен от воды и пыли
• Размеры: 175 × 46 × 32 мм
• Корпус: металлический

Совместимость и монтаж

Декодер DMX512-305-63-RDM-SUF Black (12-48В 5x4А RJ-45) IP20 металл совместим со всеми устройствами, передающими стандартный протокол DMX512. Для подключения используйте кабель XLR или Ethernet с переходом на RJ-45. На задней панели расположены два входных порта RJ-45 - один для приема сигнала, второй - для прохождения сигнала дальше по цепочке (thru). Выходы также выполнены в формате RJ-45 - каждый канал имеет свою пару проводов для подключения нагрузки. Установка возможна на DIN-рейку или крепится встраиваемо в распределительную коробку. Обязательно соблюдайте полярность питания и подключайте нагрузку только после проверки напряжения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Работает в пределах температур от –10C до +50C. Защита IP20 исключает использование в условиях повышенной влажности, запыленности или на улице. Не предназначен для работы в взрывоопасных средах.

Преимущества

• Поддерживает RDM - позволяет удаленно считывать состояние устройства и менять адрес через тот же кабель DMX
• Пятиканальная система обеспечивает управление несколькими цветовыми каналами или группами LED-лент
• Широкий диапазон частот ШИМ (до 8 кГц) снижает мерцание даже при высоких скоростях камеры
• Металлический корпус эффективно рассеивает тепло при длительной работе на максимальной нагрузке
• Два входных порта RJ-45 позволяют легко организовать последовательную цепочку декодеров

Ограничения применения

• Не работает с переменным током - требуется источник постоянного напряжения 12–48 В DC
• IP20 не допускает установку во влажных помещениях (ванная, бассейн, улица)
• Максимальный ток на канал - 4 А; нельзя подключать нагрузки выше 4 А без внешнего реле или усилителя
• Не поддерживает протоколs sACN, Art-Net или других сетевых версий DMX - только классический DMX512
• Не содержит внутренних фильтров - рекомендуется использовать стабилизированный источник питания

Примеры использования

• Управление RGB-лентами в потолочной подсветке ресторана
• Регулировка яркости светодиодных прожекторов на сцене
• Контроль белого света в архитектурной подсветке фасада внутри помещений
• Настройка цветовой температуры в фотостудии через несколько каналов холодного/теплого света
• Система динамического освещения в музейных экспозициях

Практические советы

• Перед первым включением проверьте, что питание находится в диапазоне 12–48 В - перенапряжение повредит плату
• Для длинных линий DMX используйте экранированный кабель и терминальный резистор 120 Ом на конце цепочки
• При подключении нескольких декодеров DMX512-305-63-RDM-SUF Black (12-48В 5x4А RJ-45) IP20 металл убедитесь, что все имеют уникальные адреса
• Если нагрузка превышает 240 Вт на канал, предусмотрите принудительное охлаждение или увеличьте площадь радиатора
• Для удобства монтажа используйте клеммы или разъемы типа Phoenix Contact вместо прямого подсоединения проводов к RJ-45
• Помните: этот декодер не является источником питания - он лишь преобразует сигнал. Нужен отдельный БП на 12–48 В
