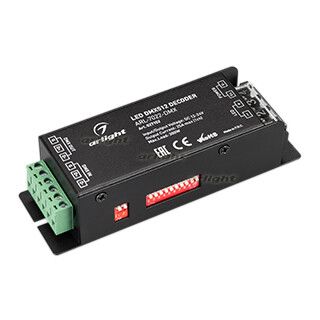

Декодер ARL-7022-DMX (12-24V, 1x25A, DMX512) (ARL, IP20 Металл, 2 года) - 027152 Arlight

Декодер ARL-7022-DMX (12-24V, 1x25A, DMX512) IP20 металл преобразует сигнал DMX512 в ШИМ-управление для светодиодных лент, обеспечивая точную регулировку яркости. Устройство подходит для профессионального освещения в интерьерах, сценах и рекламных конструкциях. Бренд Arlight и артикул 027152 указывают на надёжность исполнения в серийном производстве.

Назначение и область применения

Декодер ARL-7022-DMX (12-24V, 1x25A, DMX512) IP20 металл предназначен для управления яркостью светодиодных лент через протокол DMX512. Он переводит цифровой командный сигнал в аналоговый импульсный сигнал (ШИМ), который точно контролирует уровень светового потока. Применяется там, где требуется программное управление освещением: театральные сценографии, интерьерные световые решения, выставочные стенды, фасадная подсветка и медиафасады.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (DC)
• Выходное напряжение: совпадает с входным - 12–24 В DC
• Максимальный выходной ток: 25 А
• Максимальная выходная мощность: 600 Вт
• Управление: DMX512 с поддержкой диммирования
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Количество каналов: один
• Способ установки адреса: DIP-переключатели на корпусе
• Габариты: 127 × 42 × 33 мм
• Корпус: металлический, чёрный цвет
• Метод работы: контроллер DMX - требует внешнего источника управления

Совместимость и монтаж

ARL-7022-DMX совместим со всеми источниками питания 12–24 В DC и светодиодными лентами, рассчитанными на этот диапазон. Подключается к сети DMX512 через XLR-разъём (не входит в комплект). Для монтажа используется накладной способ: устройство крепится саморезами к поверхности. Винтовые клеммы обеспечивают надёжное соединение с проводами сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении питания и нагрузки.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для внутренней установки. IP20 означает, что он не защищён от влаги и пыли - использовать можно только в сухих помещениях. Металлический корпус обеспечивает теплоотвод, предотвращая перегрев при работе на предельной нагрузке. Не допускается эксплуатация в условиях повышенной влажности, на улице или в местах с риском попадания жидкостей.

Преимущества

• Поддержка полноценного диммирования по DMX - плавное изменение яркости без мерцания
• Высокая выходная мощность (600 Вт) позволяет управлять длинными участками LED-лент
• DIP-переключатели позволяют задать адрес без программатора - удобно при одиночной настройке
• Металлический корпус повышает долговечность и снижает температурный режим работы
• Простая замена старых аналоговых диммеров - работает в существующих DMX-сетях

Ограничения применения

• Не предназначено для наружного использования из-за IP20 - запрещено применение во влажных зонах, на улице, в подвале или кухне без дополнительной защиты
• Работает только с одноцветными LED-лентами; для RGB/RGBW нужен трёхканальный декодер
• Максимальный ток 25 А - не подходит для лент выше 600 Вт (например, 14,4 Вт/м на 50 м)
• Требует стороннего DMX-контроллера - не является автономным устройством
• Нет индикации состояния - невозможно определить работу без тестера или контроля в ПО

Примеры использования

• Управление фоновой подсветкой в ресторане через центральную систему DMX
• Освещение витрин с плавным переходом яркости по сценарию
• Фиксированная подсветка атрибутов в музеях - настраивается один раз и работает стабильно
• Замена реле-таймеров на программируемые системы в торговых центрах

Практические советы

• Перед монтажом проверьте суммарную мощность ленты - она не должна превышать 600 Вт даже при кратковременных скачках
• При использовании нескольких декодеров ARL-7022-DMX (12-24V, 1x25A, DMX512) IP20 металл убедитесь, что каждый имеет уникальный адрес (DIP-переключатели)
• Для лучшего охлаждения оставляйте вокруг корпуса минимум 2 см свободного пространства
• Используйте медные провода сечением не менее 1,5 мм2 для подключения нагрузки - особенно при длине более 3 метров
• Не подключайте к этому декодеру устройства с высоким пусковым током - например, галогенные лампы
