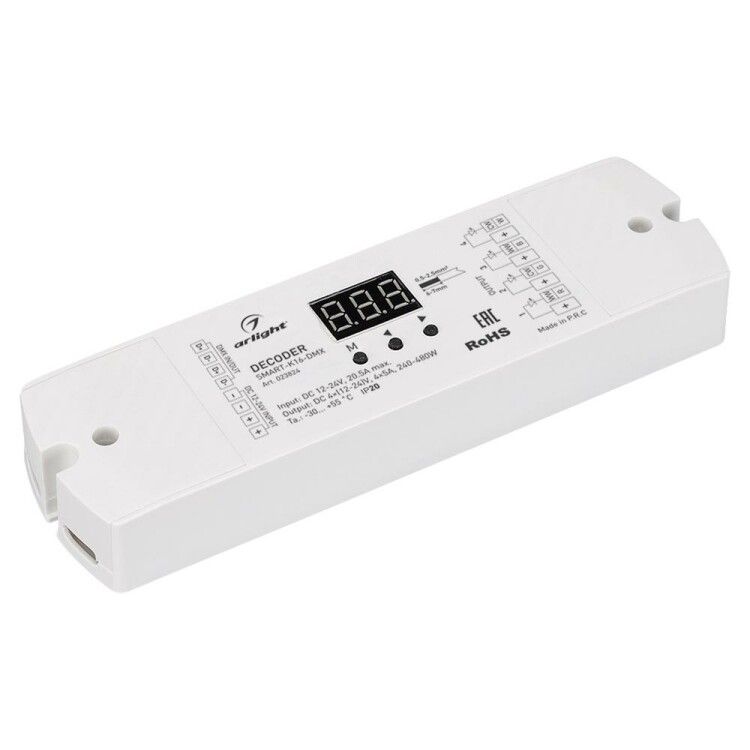

Декодер SMART-K16-DMX (12-24V, 4x5A) (ARL, IP20 Пластик, 5 лет) - 023824 Arlight

Декодер SMART-K16-DMX (12-24V, 4x5A) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в ШИМ-выход для управления светодиодными лентами и другими нагрузками до 480 Вт. Подходит для установки в световые системы с точечным управлением каналами.

Назначение и область применения

Декодер SMART-K16-DMX предназначен для перевода сигнала DMX512 в аналоговый ШИМ-сигнал, который управляет яркостью светодиодных лент, модулей и других устройств с питанием 12–24 В постоянного тока. Каждый из четырёх каналов способен выдерживать нагрузку до 5 А, что позволяет контролировать четыре отдельные цепочки LED-лент или группы светильников. Применяется в системах сценического, архитектурного и интерьерного освещения, где требуется точный контроль цвета и яркости через DMX-консоли.

Технические характеристики

• Входной сигнал: DMX512 (стандартный 3-проводной интерфейс)
• Выходное напряжение: 12–24 В постоянного тока
• Выходной ток: 4 канала × 5 А = 20 А суммарно
• Максимальная мощность нагрузки: 480 Вт (при 24 В)
• Тип управления: ШИМ (PWM) - плавное регулирование яркости
• Степень защиты: IP20 - защищён от прикосновений и ограниченной пыли, не предназначено для влажных сред
• Материал корпуса: термостойкий пластик белого цвета
• Размеры: 170×50×23 мм
• Дисплей: цифровой экран для отображения текущего DMX-адреса
• Установка адреса: кнопками на корпусе, без программатора
• Питание устройства: 12–24 В постоянного тока

Совместимость и монтаж

SMART-K16-DMX совместим с любыми DMX-контроллерами, поддерживающими стандарт DMX512-A. Выходы подходят для подключения светодиодных лент с напряжением 12 В или 24 В, а также для других устройств с ШИМ-управлением, таких как RGB-модули и LED-панели. Монтаж - накладной: устройство фиксируется на поверхности с помощью встроенных крепёжных отверстий. Для подключения используйте провода сечением не менее 1,5 мм2. Обязательно соблюдайте полярность на входе питания и выходах нагрузки. Устройство не требует внешнего радиатора при работе в пределах допустимой мощности.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для внутренней установки. IP20 обеспечивает защиту от случайного контакта с токоведущими частями и попадания крупной пыли, но не защищает от влаги. Не применяйте в помещениях с высокой влажностью, на улице или в местах возможного брызгов. Работает в температурном диапазоне, указанном производителем - рекомендуется избегать перегрева, особенно при длительной нагрузке близко к 480 Вт.

Преимущества

• Чёткая и стабильная передача сигнала DMX без задержек
• Автономная настройка адреса - не нужен компьютер или программа
• Поддержка всех типов светодиодных лент 12/24 В
• Встроенная индикация адреса снижает риск ошибок при настройке сети
• Лёгкий вес и компактные габариты позволяют устанавливать в tight-пространствах

Ограничения применения

• Не работает с переменным током - только постоянный 12–24 В
• IP20 исключает использование во влажных, пыльных или открытых зонах
• Не поддерживает протоколы кроме DMX512 (не совместим с Art-Net, sACN, DALI)
• Максимальный ток на один канал - 5 А; превышение вызывает отключение или повреждение
• Не имеет функции защиты от перегрузки по току - необходимо использовать внешние предохранители

Примеры использования

• Управление RGB-лентами в потолочном светильнике театра
• Контроль подсветки витрин с несколькими цветовыми сценами
• Настройка динамической подсветки в ресторане через DMX-консоль
• Создание эффектов движения на фасаде здания с использованием нескольких декодеров

Практические советы

• Перед первым запуском проверьте, что все ленты работают на 12–24 В - подключение к 110/220 В приведёт к выходу из строя
• При подключении длинных лент (более 5 м) учитывайте падение напряжения - лучше запитывать с обоих концов
• Задавайте уникальный DMX-адрес каждому SMART-K16-DMX в сети - начните с адреса 1 и увеличивайте на 4 (по числу каналов)
• Используйте экранированный кабель для DMX-линии, чтобы избежать помех
• Для надёжности подключите к каждой группе лент предохранитель на 5–6 А
• При длительной работе на максимальной мощности обеспечьте хорошую вентиляцию вокруг корпуса
