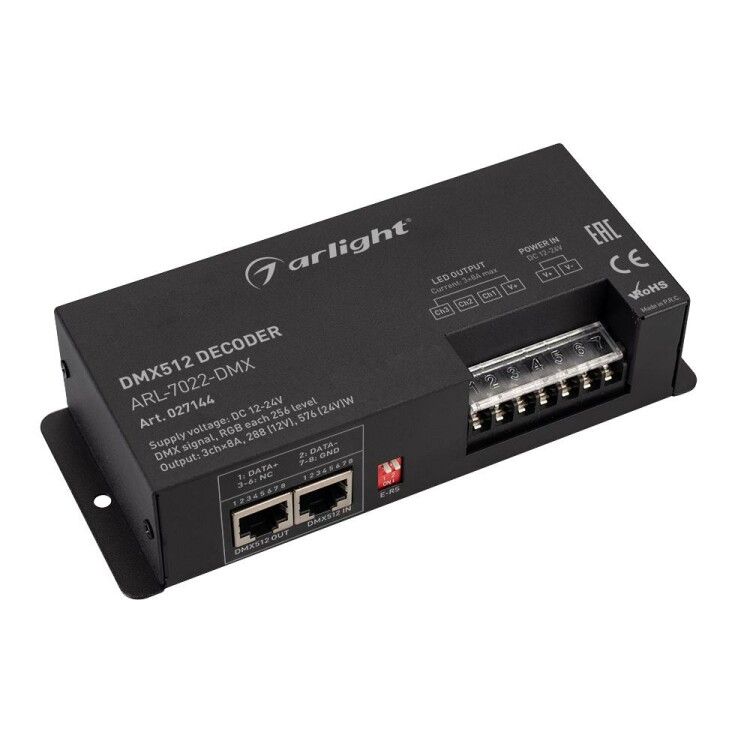

Декодер ARL-7022-DMX (12-24V, 3x8A, DMX512, XLR3) (ARL, IP20 Металл, 2 года) - 027144 Arlight

Декодер DMX512 Arlight 027144 преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными лентами. Устройство рассчитано на работу с источниками питания 12–24 В постоянного тока, имеет три независимых выхода и металлический корпус - подходит для профессионального освещения в интерьерах и сценах.

Назначение и область применения

Декодер DMX512 Arlight 027144 используется для управления яркостью и цветом светодиодных лент через систему DMX512. Он переводит цифровые команды от контроллера в импульсные сигналы (ШИМ), которые точно регулируют уровень светового потока. Применяется там, где требуется точное управление освещением: театральные сцены, студийное освещение, интерьерные световые решения, архитектурная подсветка, выставочные стенды.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока
• Выходное напряжение: совпадает с входным (12–24 В)
• Выходной ток: до 8 А на каждый из трёх каналов (итого 24 А)
• Максимальная мощность: 576 Вт (при 24 В × 24 А)
• Управление: DMX512, с поддержкой диммирования
• Количество каналов: 3 (независимых)
• Разъём входа: XLR3 (стандартный DMX)
• Корпус: металлический, чёрный
• Габариты: 164×65×40 мм
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Настройка адреса: DIP-переключатели на корпусе
• Способ монтажа: накладной

Совместимость и монтаж

Декодер DMX512 Arlight 027144 совместим с любыми устройствами, передающими сигнал DMX512: консоли, программируемые контроллеры, медиасерверы. Подключается к светодиодным лентам 12/24 В с током до 8 А на канал. Для монтажа достаточно закрепить устройство на поверхности (стене, профиле, шасси) с помощью встроенных крепёжных отверстий. Кабель DMX подключается к разъёму XLR3 - соблюдайте правильную полярность (Pin1=GND, Pin2=Data-, Pin3=Data+). Выходы помечены как CH1, CH2, CH3 - подключаются к + и – ленты соответственно. Не перепутайте полярность - это повредит ленту и декодер.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для оборудования низкого напряжения. IP20 означает, что устройство не предназначено для установки во влажных помещениях, на улице или в местах с риском попадания брызг. Металлический корпус обеспечивает теплоотвод и механическую прочность, но требует хорошего проветривания - не устанавливайте в герметичные короба без вентиляции.

Преимущества

• Три независимых канала позволяют управлять раздельно RGB-лентами, монохромными участками или группами лент
• DIP-переключатели обеспечивают надёжную настройку адреса без программного доступа
• Поддержка диммирования даёт плавное изменение яркости без мерцания
• Металлический корпус лучше отводит тепло, чем пластиковые аналоги - увеличивает срок службы
• Высокая суммарная мощность (576 Вт) позволяет управлять длинными лентами или несколькими параллельными участками

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в помещениях с возможностью попадания воды - IP20 недостаточен
• Не подключать к переменному току (AC) - работает только с постоянным током 12–24 В
• Не превышать 8 А на один канал - перегрузка вызывает отключение или повреждение
• Не устанавливать рядом с нагревательными элементами - высокая температура снижает надёжность
• Не использовать с лентами, требующими более сложных протоколов (например, WS2812B) - только ШИМ-управление

Примеры использования

• Управление RGB-лентой в фальш-потолке театра - каждый канал отвечает за R, G, B
• Освещение витрин - три отдельные зоны с разной яркостью и цветовой температурой
• Фоновая подсветка в офисе - белые ленты на трёх стенах, управляемые одной DMX-консолью
• Сценическая подсветка - ленты на платформе, реагирующие на музыку через DMX-прошивку

Практические советы

• Перед первым запуском проверьте все DIP-переключатели - неверный адрес приведёт к отсутствию реакции на DMX-сигнал
• Используйте экранированный кабель DMX с заземлением - это снизит помехи и исключит сбои
• Для лент выше 5 м используйте усиленные питание и заземление - падение напряжения вызовет тусклый свет на конце
• Если лента греется, проверьте ток - возможно, она потребляет больше 8 А на канал; тогда нужен внешний усилитель
• При длительной работе на пределе мощности (576 Вт) обеспечьте воздушный зазор вокруг корпуса - минимум 5 см с каждой стороны
• Декодер DMX512 Arlight 027144 - не замена драйверу! Он не создаёт напряжение, а лишь модулирует уже имеющееся
