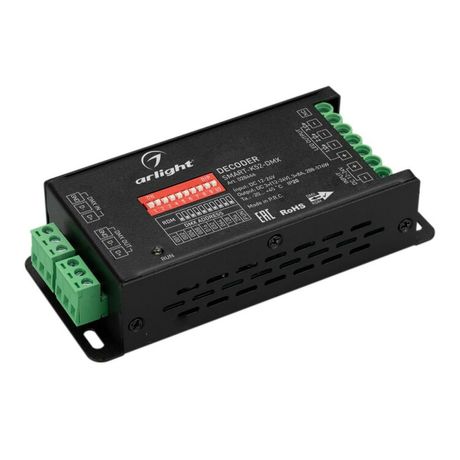

Декодер SMART-K52-DMX (12-24V, 3x8A) (ARL, IP20 Металл, 5 лет) - 028446 Arlight

Декодер SMART-K52-DMX (12-24V, 3x8A) IP20 металл от Arlight преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными лентами. Подходит для установки в световые системы с питанием 12–24 В постоянного тока.

Назначение и область применения

Декодер SMART-K52-DMX (12-24V, 3x8A) IP20 металл используется для управления светодиодными лентами через протокол DMX512. Он переводит команды из контроллера DMX в импульсную широтно-модулированную (ШИМ) форму, которую воспринимают LED-ленты. Применяется в системах декоративного, архитектурного и сценического освещения, где требуется точная регулировка яркости и цвета нескольких каналов одновременно.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока
• Выходное напряжение: совпадает с входным (12–24 В)
• Выходной ток: до 24 А суммарно (по 8 А на каждый из трёх каналов)
• Максимальная выходная мощность: 576 Вт (при 24 В)
• Управление: DMX512 с ШИМ-диммированием
• Количество каналов: 3
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Корпус: металлический, чёрный
• Размеры: 130 × 57 × 31 мм
• Способ задания адреса: DIP-переключатели на корпусе
• Подключение: терминальные клеммы

Совместимость и монтаж

SMART-K52-DMX (12-24V, 3x8A) IP20 металл совместим с любыми источниками питания 12–24 В и светодиодными лентами, поддерживающими ШИМ-управление. Устройство подключается к сети DMX512 через стандартный XLR-разъём (не входит в комплект). Для монтажа используется накладной способ - крепится саморезами к поверхности. Металлический корпус обеспечивает теплоотвод, что важно при работе на предельной нагрузке. Кабели подсоединяются к клеммникам: +/− питания и три пары выходов (R/G/B или 3 отдельные ленты).

Безопасность и стандарты

Декодер соответствует требованиям безопасности для внутреннего использования. IP20 означает, что он не предназначен для влажных помещений, открытых площадок или мест с риском попадания пыли. Не используйте в условиях повышенной влажности, перегрева или рядом с источниками тепла выше 50 C. Работает в температурном диапазоне, указанном производителем - проверьте документацию перед установкой.

Преимущества

• Трёхканальный вывод позволяет управлять RGB-лентой или тремя независимыми цепями
• DIP-переключатели обеспечивают простую и надёжную настройку адреса без программатора
• Металлический корпус повышает долговечность и эффективно рассеивает тепло
• Поддержка ШИМ-диммирования даёт плавное изменение яркости без мерцания
• Совместим с большинством DMX-контроллеров и ПО для проектирования света

Ограничения применения

• Не предназначена для наружного использования - IP20 не защищает от влаги и пыли
• Максимальный ток на канал - 8 А; не подключайте ленты с потреблением более 96 Вт на один канал (при 12 В)
• Требуется внешний источник питания - само устройство не генерирует энергию
• Не работает с аналоговым управлением (например, 0–10 В) или протоколами, отличными от DMX512
• Не рекомендуется использовать с высокочастотными PWM-лентами - возможны помехи в сигнале

Примеры использования

• RGB-подсветка фасада здания с управлением из центрального DMX-консоли
• Сменная подсветка торгового стенда с эффектами изменения цвета
• Освещение сцены в театре или клубе, где каждая лента - отдельный канал
• Архитектурная подсветка лестниц или ниш с координированной сменой тональности

Практические советы

• Перед подключением проверьте, чтобы суммарная мощность всех лент не превышала 576 Вт
• При использовании длинных лент (более 5 м) учитывайте падение напряжения - лучше запитывать с обоих концов
• Настройте адрес DIP-переключателей до подключения к DMX-сети - после включения изменить его нельзя без отключения питания
• Избегайте прокладки силовых проводов рядом с DMX-кабелем - это снижает помехоустойчивость
• Для длительной работы на максимальной нагрузке обеспечьте хорошую вентиляцию вокруг корпуса
• SMART-K52-DMX (12-24V, 3x8A) IP20 металл - часть серии Arlight CV DMX512, поэтому совместим с другими продуктами этой линейки
