Декодер SMART-DMX-SUF (12-24V, 3x6A) (Arlight, IP20 Пластик, 5 лет) | 028407 Arlight

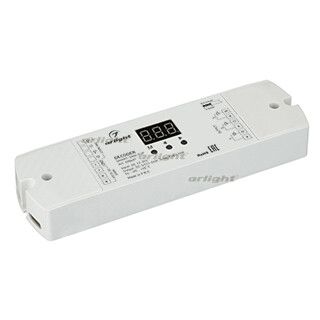

Декодер SMART-DMX-SUF (12-24V, 3x6A) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в три независимых импульсно-широтно модулированных (ШИМ) выхода для управления светодиодными лентами. Этот декодер подходит для точечного освещения, архитектурной подсветки и сценографии, где требуется плавное регулирование яркости.

Назначение и область применения

SMART-DMX-SUF (12-24V, 3x6A) IP20 пластик используется для управления трёхцветными или монохромными светодиодными лентами через систему DMX512. Он переводит команды от контроллера в аналоговый ШИМ-сигнал, который точно управляет яркостью каждого из трёх цветовых каналов. Применяется в интерьере, фасадном освещении, театральных и выставочных решениях, где важна синхронизация световых эффектов.

Технические характеристики

• Питание: 12–24 В постоянного тока (DC)
• Количество выходных каналов: 3
• Максимальный ток на канал: 6 А
• Общий максимальный ток: 18 А
• Мощность нагрузки: до 432 Вт (при 24 В) / мин. 216 Вт (при 12 В)
• Входной сигнал: DMX512 (стандарт RS-485)
• Выходной сигнал: ШИМ (PWM) с частотой, оптимизированной для LED
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Размеры: 170 × 50 × 23 мм
• Индикация: цифровой дисплей на корпусе для отображения текущего DMX-адреса
• Настройка адреса: кнопками на корпусе, без программатора

Совместимость и монтаж

SMART-DMX-SUF совместим со всеми контроллерами, поддерживающими протокол DMX512. Для подключения используйте двухжильный провод для питания (12–24 В DC) и четырёхпроводную DMX-шину (A/B/+/−). Выходы подключаются напрямую к светодиодной ленте - положительные контакты каждого канала к соответствующему цветному проводу ленты, общий минус - к земле. Установите декодер в закрытом щите или внутри светового короба, так как IP20 не обеспечивает защиту от влаги. Кабели питания и DMX должны быть экранированными, особенно при длинных трассах (>30 м).

Безопасность и стандарты

Устройство соответствует требованиям EMC для бытовой и коммерческой электроники. Работает в пределах температур от −10C до +40C. Не предназначен для установки вне помещений или во влажных средах. Перегрузка по току автоматически ограничивается внутренней защитой - перегрев и короткое замыкание не вызывают повреждения платы, но требуют проверки цепи перед повторным включением.

Преимущества

• Простая настройка адреса - не нужен компьютер или программа
• Цифровой дисплей позволяет оперативно видеть текущий DMX-адрес
• Поддержка широкого диапазона напряжений (12–24 В) - гибкость в выборе источника питания
• Точное ШИМ-диммирование без мерцания даже на низкой яркости
• Компактный размер - легко размещается в ограниченных пространствах

Ограничения применения

• Не использовать в помещениях с высокой влажностью, на улице или в местах возможного попадания воды - IP20 недостаточно
• Не подключать к лентам с суммарной мощностью выше 432 Вт - риск перегрева
• Не применять с лентами, требующими более чем 6 А на один цветовой канал
• Не работать при температуре ниже −10C - снижается надёжность компонентов
• Не использовать с несовместимыми DMX-устройствами, не соблюдающими стандарт 512-A

Примеры использования

• Архитектурная подсветка фасада - три канала для RGB-ленты с изменяемым цветом
• Световые панели в торговых залах - плавное затемнение вечером
• Сценическая подсветка - синхронизация с музыкальным ритмом через DMX-консоли
• Светящиеся потолочные панели в ресторанах - создание атмосферы с помощью прошивок

Практические советы

• Перед первым запуском задайте правильный DMX-адрес - начальный адрес = 1, но можно менять вручную
• Используйте медные провода с сечением не менее 1,5 мм2 для питания - особенно при длине >5 м
• Проверьте полярность питания: неверное подключение может вывести декодер из строя
• Если лента мерцает - увеличьте частоту ШИМ в контроллере или убедитесь, что питание стабильно
• Для нескольких декодеров SMART-DMX-SUF (12-24V, 3x6A) IP20 пластик в одной сети - распределите адреса с шагом 3, чтобы не было коллизий
• Закрепляйте устройство на DIN-рейке или плоской поверхности с хорошим теплоотводом - не изолируйте полностью
