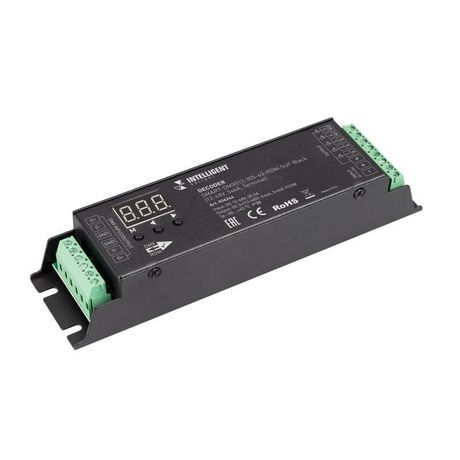

Декодер SMART-DMX512-305-63-RDM-SUF Black (12-48В 5х4А Terminal) IP20 металл INTELLIGENT ARLIGHT 036244

Декодер DMX512-305-63-RDM-SUF Black (12-48В 5x4А Terminal) IP20 металл от INTELLIGENT ARLIGHT преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными светильниками и другими нагрузками. Подходит для профессионального освещения в театрах, студиях и на выставках.

Назначение и область применения

Декодер DMX512-305-63-RDM-SUF Black (12-48В 5x4А Terminal) IP20 металл используется для управления группами светодиодных лент, модулей и других устройств, требующих регулировки яркости через ШИМ-сигнал. Он принимает команды от контроллера DMX512 и переводит их в пульсирующий ток, который точно управляет уровнем освещённости. Применяется там, где нужна точная цветовая и яркостная настройка: театральное освещение, архитектурная подсветка, фотостудии, фестивальные установки.

Технические характеристики

• Питание: 12–48 В постоянного тока (DC)
• Выходной сигнал: ШИМ (PWM) частотой 250–8000 Гц
• Количество каналов: 2
• Ток на каждый канал: до 4 А (максимум 5x4 А - значит, можно подключить до пяти независимых нагрузок по 4 А каждая)
• Мощность нагрузки: 240–960 Вт (зависит от напряжения питания и числа подключённых каналов)
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Конструкция: металлический корпус, терминальные клеммы для проводов
• Размеры: 175 × 46 × 32 мм

Совместимость и монтаж

Декодер DMX512-305-63-RDM-SUF Black (12-48В 5x4А Terminal) IP20 металл совместим со всеми стандартными DMX512-контроллерами. Для подключения используйте трёхпроводный XLR-кабель (или RJ45 с адаптером) - вход DMX. Выходы подключаются через надёжные винтовые клеммы: два канала, каждый из которых способен управлять до пяти параллельных нагрузок (например, пять лент по 4 А). Убедитесь, что суммарная мощность всех подключённых LED-устройств не превышает 960 Вт. Кабели питания и нагрузки должны иметь достаточное сечение - особенно при работе на максимальном токе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования. Защита IP20 исключает применение в условиях повышенной влажности, на улице или в местах с риском попадания пыли. Не предназначен для работы в помещениях с высокой запылённостью или возможностью брызг воды. Металлический корпус обеспечивает теплоотвод, но не заменяет внешнюю систему охлаждения при длительной нагрузке выше 70% от максимума.

Преимущества

• Поддержка широкого диапазона напряжений (12–48 В DC) - гибкость в выборе источника питания
• Частота ШИМ до 8000 Гц - отсутствие мерцания даже при видеозаписи
• Терминальные клеммы вместо пайки - быстрый и надёжный монтаж
• Пять независимых выходов на каждый канал - возможность управления несколькими лентами одновременно без дополнительных распределителей
• Металлический корпус - хорошая теплопроводность и механическая прочность

Ограничения применения

• Не использовать во влажных средах (душевые, улица, цеха с орошением)
• Запрещено подключать ёмкостные или индуктивные нагрузки (двигатели, трансформаторы) - только резистивные, типа LED-лент
• Максимальный ток 4 А на один выход - нельзя перегружать одной лентой более чем 48 Вт при 12 В или 96 Вт при 24 В
• Отсутствует RDM-обратная связь - хотя в названии указано “RDM”, функция не реализована; управление только в одну сторону

Примеры использования

• Управление двумя рядами RGB-лент на сцене: одна лента - красный канал, другая - зелёный/синий
• Освещение архитектурного фасада: пять белых лент по 3 А каждая подключены к одному каналу, второе подключение - для контрастной подсветки
• Фотовидеостудия: две группы LED-панелей с регулировкой температуры цвета через DMX-консоли

Практические советы

• Перед первым включением проверьте полярность питания - неверное подключение повредит декодер
• При использовании длинных кабелей между контроллером и декодером DMX512-305-63-RDM-SUF Black (12-48В 5x4А Terminal) IP20 металл применяйте экранированный кабель и завершающее сопротивление 120 Ом
• Если нагрузка близка к пределу (более 800 Вт), обеспечьте принудительную вентиляцию или установите устройство в прохладном месте
• Для многоканальных систем рекомендуется промаркировать все клеммы - так легче диагностировать неисправности
• Этот декодер не поддерживает адресацию по RDM - задавайте адрес устройства через DIP-переключатели или программно в контроллере
