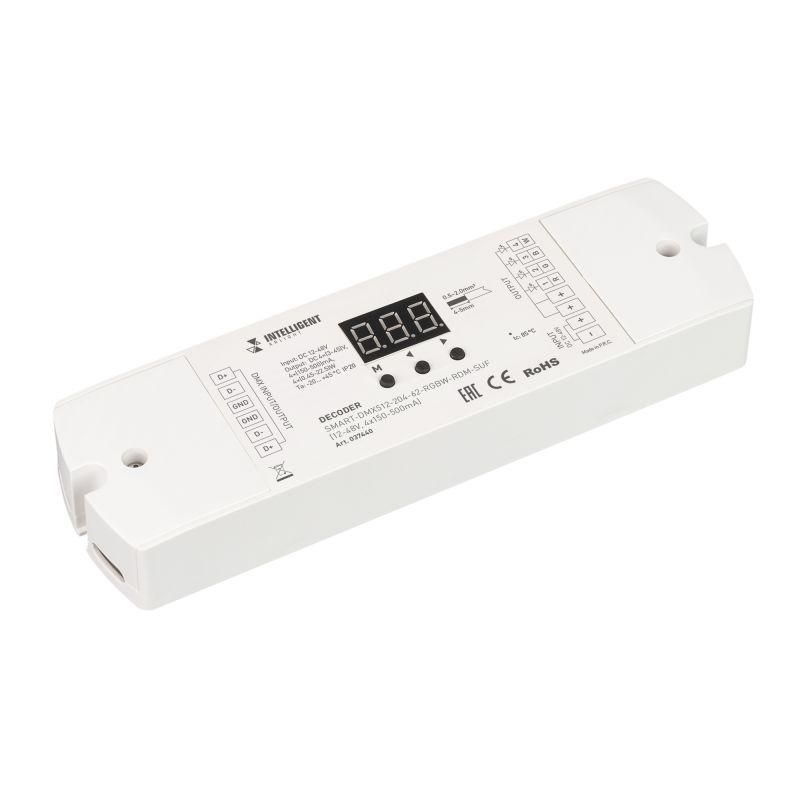

Декодер SMART-DMX512-204-62-RGBW-RDM-SUF (12-48В 4х150-500мА) IP20 пластик INTELLIGENT ARLIGHT 037440

Декодер DMX512-204-62-RGBW-RDM-SUF от INTELLIGENT ARLIGHT - устройство для управления светодиодными светильниками RGBW по протоколу DMX512-RDM. Подходит для установки в помещениях с контролируемой средой, где требуется точная регулировка яркости и цвета четырёх каналов освещения.

Назначение и область применения

Декодер DMX512-204-62-RGBW-RDM-SUF преобразует цифровые сигналы DMX512-RDM в аналоговые уровни напряжения для управления LED-лентами и модулями RGBW. Он используется там, где нужна централизованная адресация и управление освещением через консоли - например, в театрах, студиях, торговых зонах, архитектурной подсветке и выставочных комплексах.

Технические характеристики

• Питание: 12–48 В постоянного тока (DC)
• Выходное напряжение: 3–45 В DC (автоматически адаптируется под нагрузку)
• Ток на канал: 150–500 мА (максимальный суммарный ток - до 2 А)
• Мощность на канал: 1,8–90 Вт (при 4 каналах - до 360 Вт суммарно)
• Частота ШИМ: 250 Гц – 16 000 Гц (выбирается DIP-переключателями)
• Кривая диммирования: линейная или логарифмическая (выбор DIP-переключателями)
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Размеры: 170 × 50 × 23 мм
• Поддержка RDM: позволяет получать информацию о состоянии устройства и менять его настройки удалённо
• Количество каналов: 4 (R, G, B, W)
• Корпус: пластиковый, не металлический

Совместимость и монтаж

Декодер DMX512-204-62-RGBW-RDM-SUF совместим со всеми контроллерами, поддерживающими стандарт DMX512-A и RDM. Для подключения используйте экранированный кабель с двумя парами (A/B + питание). Выходы рассчитаны на прямое подключение к LED-лентам и модулям с рабочим напряжением 3–45 В. Установка возможна в распределительную коробку, на DIN-рейку (не требует её) или крепится саморезами. Масса корпуса невелика - удобно монтировать в ограниченном пространстве. Обязательно соблюдайте полярность питания и выходов.

Безопасность и стандарты

Устройство соответствует требованиям EMC и безопасности для низковольтного оборудования. Защита IP20 исключает использование в условиях повышенной влажности, запылённости или на улице. Напряжение питания до 48 В обеспечивает класс II защиты - не требует заземления. Применяйте только в закрытых помещениях с температурой от 0C до +40C.

Преимущества

• Поддержка RDM - возможность диагностики и изменения настроек без физического доступа к декодеру
• Настройка частоты ШИМ и кривой диммирования - минимизация мерцания и естественное восприятие яркости глазом
• Широкий диапазон входного напряжения (12–48 В) - гибкость в выборе источника питания
• Автоматическое соответствие выходного напряжения нагрузке - не требует предварительного согласования с типом ленты
• Пластиковый корпус снижает риск возникновения помех и перегрева

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях из-за IP20
• Максимальный ток на канал - 500 мА; не подходит для мощных LED-модулей выше 90 Вт на один канал
• Не имеет встроенного термозащиты - при длительной работе на пределе допустимой мощности возможен перегрев
• Требует внешнего источника питания - не содержит внутреннего блока питания
• Не работает с PWM-сигналами от обычных микроконтроллеров - только с DMX512-RDM

Примеры использования

• Управление RGBW-лентами в потолочной подсветке офиса через центральную DMX-консоль
• Цветовая смена в витрине магазина с использованием RDM для удалённой настройки сценариев
• Освещение сцены в малом театре - четыре канала позволяют точно смешивать белый и цветной свет
• Архитектурная подсветка фасада внутри помещений (например, вестибюля или холла)

Практические советы

• Перед первым включением проверьте положение DIP-переключателей - они задают частоту ШИМ и тип кривой диммирования. Переключатели расположены внутри корпуса - откройте крышку осторожно
• Выбирайте источник питания с запасом по току: если все 4 канала работают на максимуме (по 500 мА), потребуется 2 А. Учитывайте пусковые токи LED-лент
• Для длинных линий DMX (более 50 м) используйте буфер/повторитель сигнала
• Не подключайте к одному каналу несколько параллельных лент без учёта суммарного тока - превышение вызовет отказ
• При замене ленты - проверьте её напряжение: если новая лента требует 24 В, а старая была 12 В, декодер автоматически подстроится, но ток будет выше
• Декодер DMX512-204-62-RGBW-RDM-SUF не следует использовать рядом с высоковольтными проводами - это может вызвать помехи в сигнале
