Декодер SMART-K19-DMX (12-48V, 4x350mA) (ARL, IP20 Пластик, 5 лет) - 023827 Arlight

Декодер SMART-K19-DMX (12-48V, 4x350mA) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в аналоговые импульсы ШИМ для управления светодиодными светильниками и другими нагрузками постоянного тока. Подходит для установки в помещениях с контролируемой средой.

Назначение и область применения

Декодер SMART-K19-DMX предназначен для перевода цифрового сигнала DMX512 в управление яркостью светодиодных лент, модулей и других устройств постоянного тока. Он используется там, где требуется точное регулирование уровня освещения через центральную систему управления - например, в театральных сценах, интерьерном освещении, выставочных залах и рекламных конструкциях.

Технические характеристики

• Входное напряжение: 12–48 В постоянного тока - совместим с большинством стандартных источников питания LED-систем.
• Выходное напряжение: 12–48 В постоянного тока - соответствует входному, обеспечивает передачу сигнала без изменения уровня напряжения.
• Выходной ток: до 1,4 А суммарно на все каналы; каждый из четырёх каналов - до 350 мА.
• Максимальная мощность: 67,2 Вт - рассчитан на работу с нагрузками от 16,8 до 67,2 Вт.
• Управление: DMX512 с ШИМ-диммированием - позволяет плавно менять яркость без мерцания.
• Защита: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли.

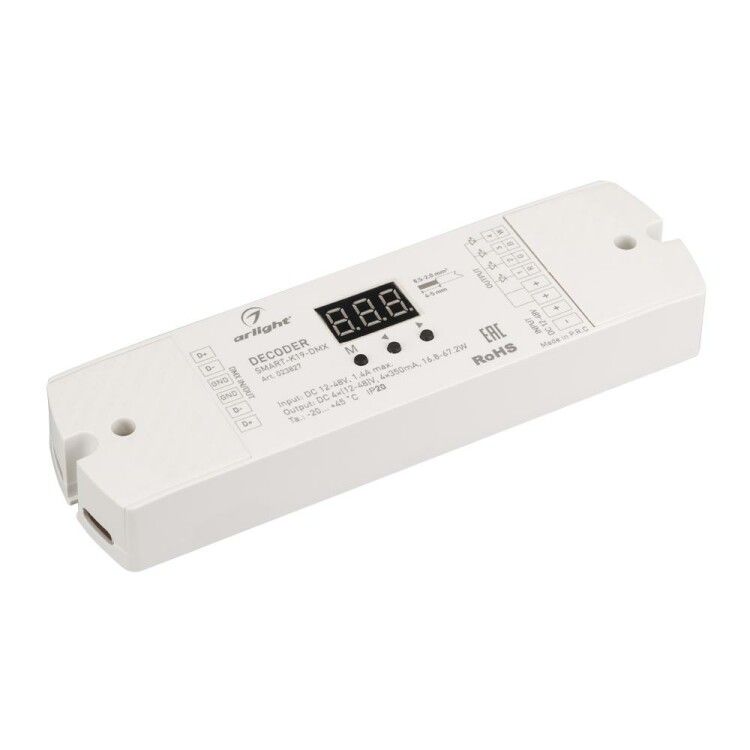

• Корпус: белый пластиковый, накладной тип монтажа.
• Размеры: 170×50×23 мм - компактный формат для установки в ограниченном пространстве.
• Индикация: цифровой дисплей на корпусе показывает текущий DMX-адрес устройства.

Совместимость и монтаж

SMART-K19-DMX работает с любыми источниками DMX512-сигнала - контроллерами, консолеми, программным обеспечением. Для подключения используются клеммы на корпусе: вход - три провода (GND, D+, D−), выход - четыре пары (+ и − для каждого канала).

Монтаж - накладной. Устройство фиксируется саморезами на поверхность стен, шкафов или профиля. Не требует DIN-рейки. Кабели рекомендуется заводить снизу или сбоку, чтобы избежать перегрева и механических повреждений.

Адресация задаётся вручную с помощью двух кнопок на лицевой панели - удобно при одиночной настройке без компьютера.

Безопасность и стандарты

Декодер SMART-K19-DMX соответствует требованиям безопасности для оборудования низкого напряжения. Отсутствие сертификата CE/UL указано явно - продукт ориентирован на внутренний рынок и профессиональные системы, где соблюдены условия эксплуатации. Не предназначен для использования во взрывоопасных зонах или вне помещений.

Преимущества

• Четыре независимых канала позволяют управлять раздельными группами светильников одним устройством.
• ШИМ-диммирование исключает мерцание даже при минимальной яркости - важно для видео- и фотосъёмки.
• Цифровой дисплей ускоряет настройку адреса - не нужен внешний программирующий адаптер.
• Работает с широким диапазоном напряжений (12–48 В) - универсально для разных типов LED-систем.
• Гарантия 2 года - подтверждает надёжность сборки и комплектующих.

Ограничения применения

• Не предназначено для использования во влажных, пыльных или открытых помещениях - степень защиты IP20 не допускает контакта с водой или пылью.
• Максимальный ток на канал - 350 мА; нельзя подключать мощные светодиодные модули выше этого порога без внешнего усилителя.
• Не поддерживает протоколы кроме DMX512 - несовместим с Art-Net, sACN, DALI и другими.
• Не имеет функции сохранения настроек после отключения питания - адрес сбрасывается при потере питания, требует повторной настройки.

Примеры использования

• Управление RGB-лентами в подвесном потолке театра - один декодер управляет четырьмя цветовыми каналами.
• Освещение витрин магазина: каждому каналу назначен свой участок, регулируется через одну DMX-консоль.
• Фасадное освещение офисного здания - несколько SMART-K19-DMX установлены внутри щитовой, получают команды от центрального контроллера.
• Системы сценографии: быстрая смена режимов освещения благодаря точному ШИМ-регулированию.

Практические советы

• Перед первым запуском проверьте соответствие полярности на всех выводах - неверное подключение может повредить каналы.
• Длина DMX-кабеля между контроллером и декодером должна быть менее 100 метров без репитера - используйте экранированный кабель с двумя жилами.
• Если нагрузка близка к пределу (например, 67 Вт), обеспечьте хорошую вентиляцию вокруг корпуса - нагрев снижает срок службы.
• Для многоканальной системы с несколькими декодерами SMART-K19-DMX присваивайте уникальные адреса с шагом 4 (по числу каналов), чтобы избежать коллизий.
• При использовании в закрытых коробках учтите габариты 170×50×23 мм - место должно позволять свободный доступ к кнопкам и клеммам.
