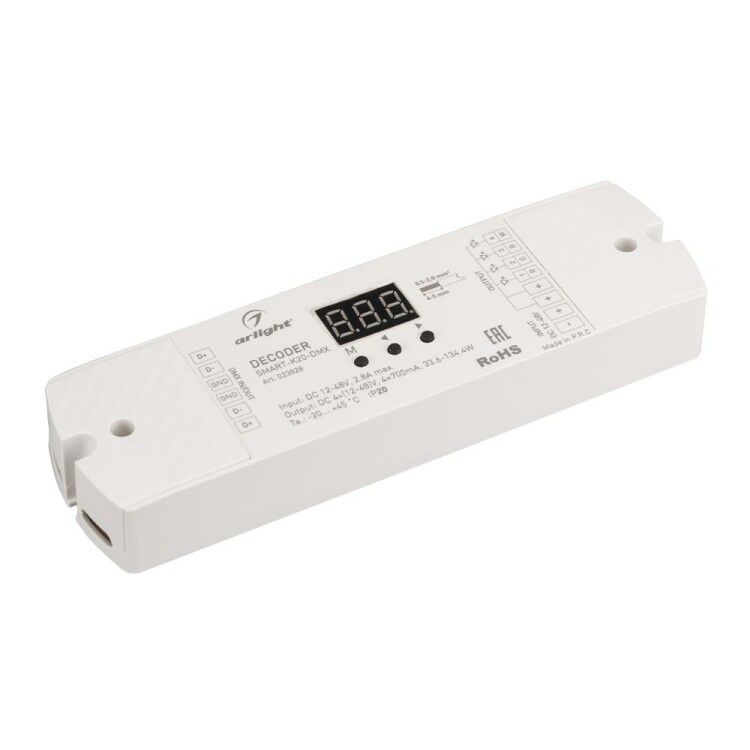

Декодер SMART-K20-DMX (12-48V, 4x700mA) (ARL, IP20 Пластик, 5 лет) - 023828 Arlight

Декодер SMART-K20-DMX (12-48V, 4x700mA) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в управление светодиодными нагрузками через ШИМ-выходы. Подходит для точечного регулирования яркости в системах освещения с питанием 12–48 В постоянного тока.

Назначение и область применения

SMART-K20-DMX используется для управления светодиодными светильниками, лентами и другими устройствами, требующими плавного изменения яркости. Он принимает сигнал от контроллера DMX512 и переводит его в четыре независимых ШИМ-канала. Применяется в сценическом освещении, архитектурной подсветке, торговых зонах и других местах, где требуется точный контроль уровня освещённости по протоколу DMX.

Технические характеристики

• Рабочее напряжение питания: 12–48 В постоянного тока
• Выходной ток: до 2,8 А суммарно (по 700 мА на канал × 4 канала)
• Выходная мощность: 33,6–134,4 Вт (зависит от напряжения)
• Тип управления: DMX512 с ШИМ-выходом
• Количество каналов: 4
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищён от воды и брызг
• Корпус: белый пластиковый, накладной монтаж
• Габариты: 170×50×23 мм
• Индикация: цифровой дисплей для отображения текущего DMX-адреса
• Настройка адреса: кнопками на корпусе

Совместимость и монтаж

SMART-K20-DMX совместим со всеми стандартными DMX512-контроллерами. Для подключения используйте двухпроводную шину DMX (A/B) и клеммы для входа/выхода питания и нагрузки. Монтаж - накладной: устройство фиксируется саморезами на поверхность. Каждый из четырёх выходов рассчитан на максимальный ток 700 мА - подключайте нагрузки с учётом этого предела. Убедитесь, что провода нагрузки выдерживают ток до 700 мА на канал. Не допускается параллельное подключение нескольких LED-лент к одному выходу без распределения нагрузки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования. IP20 означает отсутствие защиты от влаги и пыли - не применяйте в сырых помещениях, на улице или там, где возможны брызги. Работает исключительно с источниками постоянного тока. Напряжение выше 48 В или переменный ток повредят декодер.

Преимущества

• Чёткая передача сигнала DMX512 без задержек благодаря цифровому процессору
• Автономная настройка адреса без программатора - удобно при монтаже на месте
• Цифровой дисплей позволяет оперативно проверить текущий адрес
• Широкий диапазон рабочих напряжений (12–48 В) - гибкость в выборе источника питания
• Пластиковый корпус снижает вес и стоимость, сохраняя надёжность при нормальных условиях

Ограничения применения

• Не предназначен для влажных сред - запрещено использование в банях, бассейнах, на улице
• Максимальный ток на один канал - 700 мА; перегрузка вызывает срабатывание защиты или выход из строя
• Не работает с переменным током - только постоянный (DC)
• Не имеет функции защиты от перегрева - обеспечьте достаточную вентиляцию вокруг устройства
• Не поддерживает RGB-управление в одном канале - каждый канал управляет одной группой одноцветных LEDs

Примеры использования

• Управление белыми LED-лентами в потолочных нишах театра
• Регулировка яркости подсветки витрин в торговом центре
• Контроль освещения на сцене с использованием DMX-консоли
• Освещение в офисных зонах с программируемыми сценами

Практические советы

• Перед первым включением установите правильный DMX-адрес - начните с 1, затем увеличивайте на количество каналов, занимаемых предыдущим устройством
• Используйте экранированный кабель для DMX-линии, особенно при длине более 10 метров
• Проверяйте полярность при подключении питания - неверное подключение сломает декодер
• Для нагрузок близких к максимуму (например, 600–700 мА) рекомендуется оставлять 10–15% запаса по току
• При работе с несколькими SMART-K20-DMX убедитесь, что все они имеют уникальные адреса - дубликаты вызывают помехи
• Не закрывайте корпус плотными материалами - нужен воздушный зазор для теплоотвода
