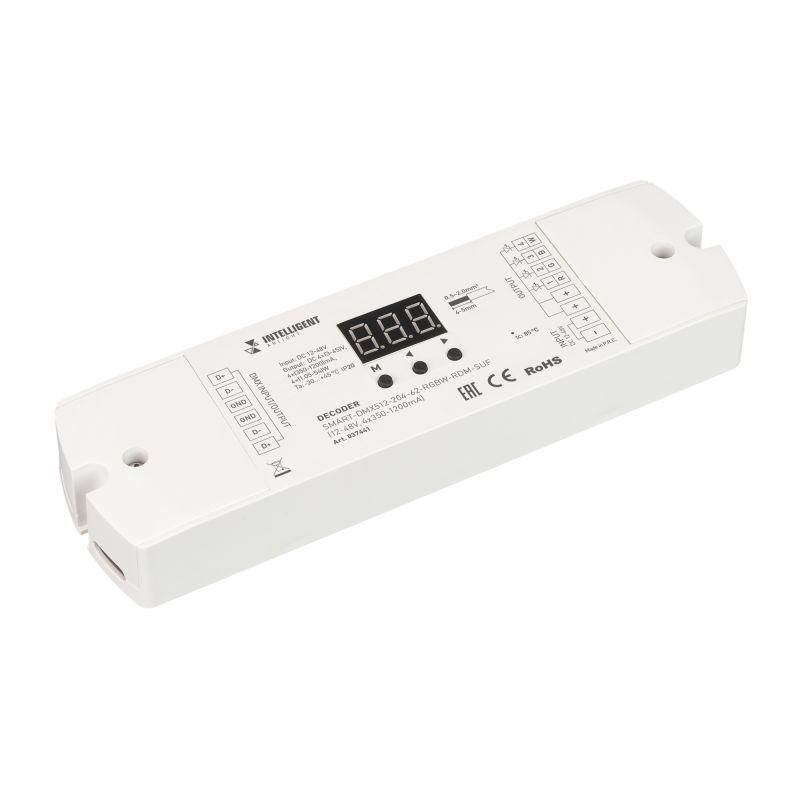

Декодер SMART-DMX512-204-62-RGBW-RDM-SUF (12-48В 4х350-1200мА) IP20 пластик INTELLIGENT ARLIGHT 037441

Декодер DMX512-204-62-RGBW-RDM-SUF (12-48В 4х350-1200мА) IP20 пластик от INTELLIGENT ARLIGHT преобразует цифровой сигнал DMX512/RDM в аналоговые уровни управления четырьмя RGBW-каналами светодиодного освещения. Подходит для точечной регулировки яркости и цвета в фиксированных установках, где требуется надёжный и компактный контроллер.

Назначение и область применения

Декодер DMX512-204-62-RGBW-RDM-SUF предназначен для управления светодиодными светильниками с четырьмя каналами: красным, зелёным, синим, белым (RGBW). Он получает команды от контроллера DMX512 или RDM и выдаёт на каждый канал регулируемый постоянный ток. Применяется в стационарных системах освещения: архитектурная подсветка, интерьерное освещение, сценографические решения, торговые выставки. Не подходит для мобильных или вибрационных объектов из-за жесткой фиксации корпуса.

Технические характеристики

• Питание: 12–48 В постоянного тока (DC)
• Выходное напряжение: 3–45 В DC
• Ток на канал: 350–1200 мА (на каждый из 4 каналов)
• Общая мощность: до 216 Вт (при 4×1200 мА × 45 В)
• Частота ШИМ: 250–16 000 Гц (выбирается через DIP-переключатели)
• Кривая диммирования: линейная или логарифмическая (выбор через DIP-переключатели)
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Размеры: 170×50×23 мм
• Поддержка протокола: DMX512 и RDM (обратная связь по адресам)

Совместимость и монтаж

Декодер DMX512-204-62-RGBW-RDM-SUF совместим со всеми устройствами, передающими сигнал DMX512 или RDM. Для подключения используются клеммы на корпусе: вход - два провода питания и один DMX-кабель (A/B/ground); выход - четыре пары проводов для RGBW-нагрузки. Монтируется внутри закрытых щитов, коробов или на DIN-рейке (не требует её, но может крепиться саморезами). Учитывайте посадочные габариты: ширина 50 мм, глубина 23 мм. Кабель DMX должен быть экранированным, с сопротивлением 120 Ом на конце линии.

Безопасность и стандарты

Устройство соответствует требованиям EMC для бытовой и коммерческой электроники. Напряжение питания 12–48 В DC безопасно для персонала. Отсутствие защиты от влаги (IP20) исключает использование вне помещений или в сырых средах. Не имеет сертификации UL/CE - применяется в рамках внутренних проектов без обязательного подтверждения соответствия европейским нормам.

Преимущества

• Поддержка RDM позволяет удалённо считывать и менять адрес декодера без доступа к аппаратному интерфейсу
• Настройка частоты ШИМ и кривой диммирования через DIP-переключатели - нет необходимости в программаторе
• Широкий диапазон выходного тока (350–1200 мА) покрывает большинство LED-лент и модулей
• Логарифмическая кривая обеспечивает естественное восприятие изменения яркости человеческим глазом
• Компактный размер позволяет устанавливать в ограниченном пространстве

Ограничения применения

• Не работает при температуре ниже 0C и выше +50C - не предназначена для холодных или нагреваемых мест
• IP20 - нельзя использовать во влажных помещениях, на улице, в цехах с пылью или брызгами
• Максимальная нагрузка на канал - 1200 мА; превышение вызовет перегрев и отказ
• Не поддерживает управление по Wi-Fi, Bluetooth или Ethernet - только по DMX512/RDM
• Нет встроенного резервного питания - потеря сигнала = полное отключение

Примеры использования

• Подсветка потолочных ниш в офисе с RGBW-лентами, управляемые с пульта DMX
• Цветовая подсветка витрин в торговом центре - изменение тона по расписанию
• Фасадная подсветка здания с фиксированной схемой цветопередачи
• Сценический эффект в театре: плавный переход между белым и тёплым светом

Практические советы

• Перед первым запуском проверьте положение DIP-переключателей - они задают частоту ШИМ и тип кривой. Переключатели расположены под крышкой корпуса.
• Для длинных линий DMX используйте терминирующий резистор 120 Ом на последнем устройстве.
• Не подключайте к одному каналу более одной ленты, если суммарный ток превышает 1200 мА - лучше делите нагрузку по нескольким декодерам.
• При использовании с высокочастотной ШИМ (>10 kHz) возможен мерцающий эффект на камере - выбирайте 250–500 Гц для видеосъёмки.
• Закрывайте крышку после настройки - открытый корпус повышает риск замыкания на клеммах.
• Декодер DMX512-204-62-RGBW-RDM-SUF не требует охлаждения, но не монтируйте его рядом с источниками тепла (например, трансформаторами).
