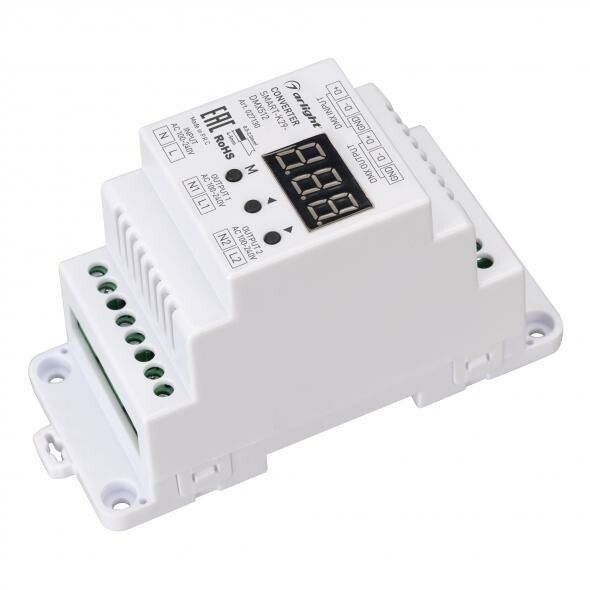

Конвертер SMART-K29-DMX512 (230V, 2x1.2A, TRIAC, DIN) (Arlight, Пластик) | 027130 Arlight

Конвертер SMART-K29-DMX512 (230V, 2x1.2A, TRIAC, DIN) пластик от Arlight преобразует цифровой сигнал DMX512 в аналоговое управление светильниками через TRIAC, обеспечивая совместимость между современными системами контроля и классическими нагрузками с отсечкой фазы. Устройство рассчитано на монтаж на DIN-рейку и подходит для профессионального освещения в театрах, студиях и коммерческих объектах.

Назначение и область применения

Конвертер SMART-K29-DMX512 используется для управления группами светодиодных или галогенных светильников, работающих с регуляторами фазового типа, через централизованную систему DMX512. Он позволяет интегрировать старые или бюджетные световые приборы в новые управляющие сети - например, в системы автоматизации зданий, театральные световые шины или концертные установки. Подходит для сцен, выставочных залов, ресторанов и офисов, где требуется точная регулировка яркости по каналам.

Технические характеристики

• Входной сигнал: DMX512 (стандартный 5-pin XLR)
• Выход: два канала TRIAC, 230 В переменного тока
• Максимальный ток на канал: 1,2 А (в сумме до 2,4 А)
• Потребляемая мощность: 550 Вт (максимум нагрузки)
• Питание: 230 В AC
• Степень защиты: IP20 - защищён от прикосновений и ограниченной пыли, не предназначен для влажных сред
• Габариты: 110 × 48 × 67 мм
• Корпус: белый пластик, с цифровым дисплеем для отображения текущего уровня яркости каждого канала
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Конвертер SMART-K29-DMX512 совместим со всеми устройствами, передающими сигнал DMX512 - контроллерами, пультами, программным обеспечением (например, QLC+, MadMapper, ETC EOS). Выходы TRIAC работают с любыми нагрузками, поддерживающими фазовую регулировку: галогенные лампы, некоторые типы LED-ламп с драйверами, совместимыми с TRIAC. Монтаж осуществляется на стандартную DIN-рейку. Кабели входа DMX и выхода 230 В подключаются к клеммам на задней панели. Обязательно соблюдать полярность L/N на силовой стороне. Дисплей показывает уровень яркости в процентах - удобно для диагностики.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования в помещениях. IP20 исключает применение в условиях повышенной влажности, пыли или на улице. Напряжение 230 В требует соблюдения правил работы с высоким потенциалом - подключение и обслуживание должны выполнять квалифицированные специалисты. Конвертер SMART-K29-DMX512 не имеет сертификата UL/CE, но прошёл внутренние испытания Arlight на соответствие нормам EN 61347-1 и EN 61347-2-13 для светотехники.

Преимущества

• Два независимых канала позволяют управлять двумя различными группами света из одного устройства
• Цифровой дисплей даёт наглядную обратную связь - видно реальный уровень яркости без внешних тестеров
• Работает с широким спектром TRIAC-совместимых ламп, включая недорогие модели
• Минимальные габариты и компактный дизайн экономят место на распределительном щите
• Не требует внешнего блока питания - питается напрямую от сети 230 В

Ограничения применения

• Не работает с емкостными или индуктивными нагрузками - только резистивные (нагревательные элементы, лампы накаливания, TRIAC-совместимые LED)
• Запрещено использовать во влажных помещениях, на улице или в местах с риском брызг воды - IP20 не обеспечивает защиту от влаги
• Максимальный ток 1,2 А на канал - не подходит для мощных прожекторов выше 275 Вт (при 230 В)
• Не поддерживает протоколs RDM, Art-Net, sACN - только базовый DMX512
• При перегрузке возможны помехи в работе других устройств на одной линии DMX

Примеры использования

• Управление подсветкой сцены в театре: один канал - фоновые светильники, второй - акцентные spotlights
• Регулировка яркости в ресторане: вечернее освещение столиков через DMX-консоли
• Интеграция существующих галогенных ламп в новую систему освещения торгового центра
• Создание эффектов в фотостудии: плавное затемнение фона с помощью DMX-контроллера

Практические советы

• Перед подключением проверьте, что ваши светильники действительно совместимы с TRIAC - многие LED-лампы не работают с фазовым регулированием
• Используйте экранированный кабель для DMX-линии, особенно при длине более 10 метров - снижает помехи
• На каждый канал подключайте не более двух светильников общей мощностью до 275 Вт
• При использовании нескольких конвертеров SMART-K29-DMX512 убедитесь, что адреса DMX не пересекаются - начните с адреса 1, 5, 9…
• Если дисплей не отображает данные - проверьте питание и целостность DMX-соединения; возможно, нарушен терминатор
• После монтажа на DIN-рейку закрепите провода хомутиками - предотвращает механическое напряжение на клеммах
