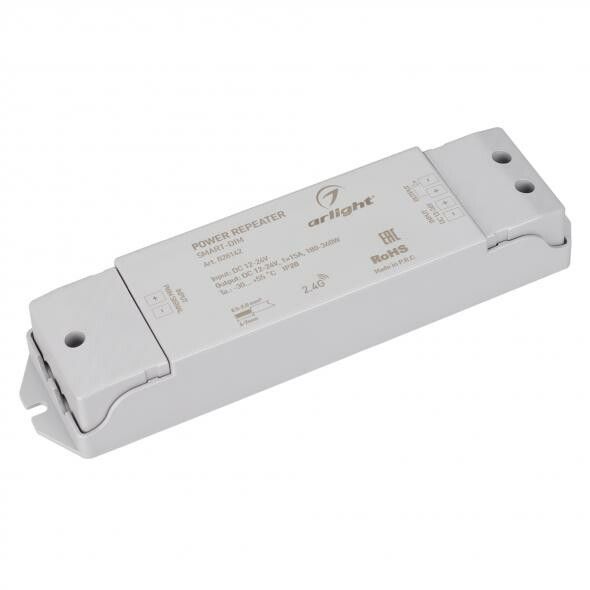

Усилитель SMART-DIM (12-24V, 1x15A) (ARL, IP20 Пластик, 5 лет) - 028142 Arlight

Усилитель SMART-DIM (12-24В, 1x15А, IP20, пластик, 5 лет) от Arlight серии SMART предназначен для увеличения мощности сигнала управления светодиодными лентами, когда основной диммер не справляется с нагрузкой. Устройство работает в паре с диммером, не заменяет его, а расширяет возможности системы.

Назначение и область применения

Усилитель SMART-DIM используется для управления яркостью длинных или нескольких параллельных светодиодных лент, которые требуют большего тока, чем способен выдать обычный диммер. Подходит для систем освещения в интерьерах, торговых залах, рекламных конструкциях и декоративной подсветке. Применяется исключительно в составе уже существующей системы с внешним диммером - сам по себе не регулирует яркость.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (совпадает с выходным)
• Выходной ток: до 15 А на один канал
• Максимальная выходная мощность: 360 Вт (при 24 В) / минимальная рабочая мощность: 180 Вт (при 12 В)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Корпус: белый пластик, накладной монтаж
• Габариты: 175 × 45 × 27 мм
• Работает в режиме динамического усиления - передаёт сигнал управления без задержек
• Срок службы: 5 лет (по заявлению производителя)

Совместимость и монтаж

Усилитель SMART-DIM совместим со всеми диммерами, работающими на напряжении 12–24 В постоянного тока и имеющими выходной ток менее 15 А. Подключается между диммером и светодиодной лентой: вход - от диммера, выход - к ленте. Монтируется накладным способом на стену или поверхность из негорючего материала. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для надёжной работы рекомендуется оставлять вокруг устройства свободное пространство для теплоотвода - особенно при работе на пределе мощности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для установки во влажных помещениях, на улице или в местах с высокой запылённостью. Не имеет сертификации ATEX или других взрывозащитных норм - не применяется в опасных средах.

Преимущества

• Поддерживает широкий диапазон напряжений - работает как с 12 В, так и с 24 В системами
• Один канал позволяет управлять одной лентой или группой лент, подключенных параллельно
• Пластиковый корпус легкий, не нагревается сильно и не требует радиатора
• Не требует настроек - включил и забыл
• Совместим с большинством популярных диммеров Arlight и сторонних производителей

Ограничения применения

• Не является источником питания - нуждается в стабильном источнике 12–24 В
• Не поддерживает функцию диммирования самостоятельно - всегда требуется внешний диммер
• Запрещено использовать в условиях повышенной влажности, пыли, перепадов температур ниже 0C или выше +40C
• Не предназначена для управления RGB-лентами или контроллерами - только монохромные ленты
• Мощность более 360 Вт приведёт к перегрузке и отказу устройства

Примеры использования

• Управление 10 метрами светодиодной ленты 24 В, 15 Вт/м (итого 150 Вт) через диммер с максимальным током 8 А
• Объединение трёх коротких лент (по 5 м каждая) в одну цепь, управляемую одним диммером
• Освещение длинного потолочного бортика в торговом зале, где диммер установлен далеко от ленты

Практические советы

• Перед подключением проверьте суммарную мощность всех лент - она не должна превышать 360 Вт
• Используйте провода достаточного сечения (минимум 1,5 мм2 для 12 В, 1 мм2 для 24 В) - малое сечение вызывает потерю напряжения и перегрев
• Не закрывайте устройство плотными материалами - даже при IP20 важно обеспечить естественную вентиляцию
• Если лента греется или мерцает после подключения - проверьте соответствие напряжения диммера и усилителя
• Для многоканальных систем используйте несколько усилителей SMART-DIM - каждый канал требует отдельного устройства
