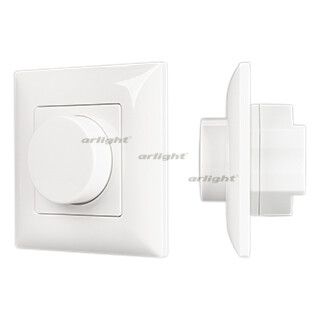

Панель SMART-P14-DIM-P-IN White 230V 1.5A 0/1-10V Rotary 2.4G IP20 Пластик - это встраиваемая регулирующая панель для управления яркостью светодиодных светильников через аналоговый сигнал 0–10 В и радиоканал 2.4 ГГц. Бренд Arlight предлагает эту модель как компактное решение для точечного контроля освещения в помещениях с ограниченным местом для установки.

Назначение и область применения

Панель SMART-P14-DIM-P-IN White 230V 1.5A 0/1-10V Rotary 2.4G IP20 Пластик предназначена для ручной регулировки уровня освещённости в системах с диммируемыми источниками света. Подходит для использования в офисах, жилых интерьерах, гостиницах, торговых залах и других закрытых помещениях, где требуется мягкая настройка яркости без сложной автоматизации.

Управление осуществляется двумя способами: поворотом роторного переключателя на лицевой панели или по радиоканалу 2.4 ГГц с пульта. Может работать совместно с другими устройствами серии SMART, поддерживающими этот протокол.

Технические характеристики

• Входное напряжение: 230 В переменного тока (допускается колебание от 85 до 265 В)
• Номинальный ток нагрузки: 1,5 А (максимальная мощность подключаемой нагрузки - до 397,5 Вт при 230 В)
• Выходной сигнал: 0–10 В или 1–10 В (переключается на корпусе устройства)
• Тип управления: радиочастотный (2.4 ГГц) + механический ротор
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик
• Цвет: белый
• Размеры: 86×86×49 мм
• Способ монтажа: встраиваемый в стену

Совместимость и монтаж

Панель SMART-P14-DIM-P-IN White 230V 1.5A 0/1-10V Rotary 2.4G IP20 Пластик совместима со всеми диммерами и контроллерами Arlight серии SMART, которые принимают входной сигнал 0–10 В или 1–10 В. Для работы по радиоканалу необходимо наличие хотя бы одного другого устройства этой же серии в сети.

Монтаж выполняется в стандартную круглую или квадратную нишу глубиной не менее 49 мм. Крепление происходит фиксирующими лапками внутри коробки. Перед установкой убедитесь, что провода питания и сигнала выведены в место монтажа. Напряжение питания подаётся на клеммы L/N, выходной сигнал 0–10 В подключается к соответствующим клеммам диммера.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP20 исключает возможность попадания влаги или пыли внутрь - поэтому применение в ванных комнатах, на кухне или вне помещений запрещено. Работает при температуре от 0C до +40C. Превышение допустимой нагрузки (более 1,5 А) может вызвать перегрев и выход из строя.

Преимущества

• Два метода управления - вручную и по радиоканалу - обеспечивают гибкость в использовании
• Переключатель между 0–10 В и 1–10 В позволяет адаптировать панель под разные типы диммеров
• Компактные размеры (86×86 мм) позволяют установить её вместо обычной выключателя
• Белый цвет корпуса легко сочетается с большинством интерьерных решений
• Не требует внешнего блока питания - питание берётся прямо из сети 230 В

Ограничения применения

• Не предназначен для использования во влажных средах (ванная, бассейн, улица)
• Максимальная нагрузка - 1,5 А; нельзя подключать мощные LED-системы выше 397 Вт
• Не работает автономно - нужен хотя бы один совместимый диммер или контроллер SMART в сети
• Радиоканал 2.4 ГГц может испытывать помехи от Wi-Fi, микроволновок и других устройств
• Отсутствует индикация текущего уровня яркости - пользователь ориентируется только на визуальный эффект

Примеры использования

• Регулировка яркости в спальне через панель на стене и пульт с кровати
• Настройка освещения в ресторанном зале с несколькими группами светильников, управляемыми одной панелью
• Интеграция в систему “умный дом” с центральным контроллером Arlight SMART
• Замена старого выключателя на функциональную панель без замены штробы

Практические советы

• Выбирайте режим сигнала (0–10 В или 1–10 В) до подключения диммера - изменить после монтажа можно, но потребуется демонтировать панель
• При использовании нескольких панелей в одном помещении убедитесь, что они не находятся слишком близко друг к другу - возможны помехи в работе радиоканала
• Подключайте только совместимые диммеры Arlight SMART - другие производители могут некорректно реагировать на сигнал
• Если панель не реагирует на пульт, проверьте, есть ли другой элемент системы SMART в пределах действия радиосигнала - он служит ретранслятором
• При замене старого выключателя используйте монтажную коробку с глубиной ≥50 мм - этого достаточно для свободного расположения механизма
