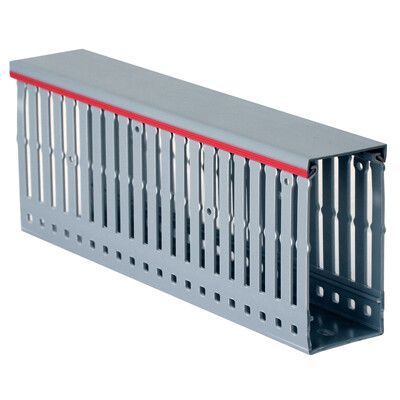

Короб перфорированный RL12 25x80 серый QUADRO - 00146RL ДКС

Короб перфорированный серый RL12 25x80 от DKC (ДКС) - это элемент для упорядоченной прокладки кабелей внутри электрических шкафов, обеспечивающий вентиляцию, защиту и удобство монтажа. Артикул 00146rl соответствует серии Quadro и рассчитан на работу в условиях промышленной автоматизации.

Назначение и область применения

Короб перфорированный серый RL12 25x80 используется для фиксации и маршрутизации кабелей и проводов внутри электрощитов, панелей управления и распределительных устройств. Подходит для систем автоматизации, станков, конвейеров, ЛАГ и других объектов, где важны организация кабельного поля и теплоотвод. Применяется там, где требуется доступ к кабелям для обслуживания и модификации.

Технические характеристики

• Размеры: 25 мм (ширина) × 80 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Толщина стенки: 1,9 мм
• Перфорация: шаг 20 мм, ширина выреза 8 мм, ширина зуба 12 мм
• Полезное сечение: 1652 мм2 - позволяет пропускать значительный объем кабелей
• Цвет: серый
• Крышка: есть, съемная, обеспечивает закрытый доступ
• Рабочий температурный диапазон: от –40 C до +60 C

Совместимость и монтаж

Короб перфорированный серый RL12 25x80 крепится через перфорацию с помощью болтов, саморезов или хомутов. Отверстия расположены с шагом 20 мм - совместимы со стандартными крепежами для шкафов. Крышка фиксируется без инструментов: просто защелкивается. Установка возможна как вертикально, так и горизонтально. Для сборки рекомендуется использовать крепеж с головкой, не превышающей ширину выреза (8 мм), чтобы избежать заедания.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности (класс ПВ-0). Материал не поддерживает горение и снижает риск распространения пламени. Температурный диапазон –40…+60 C гарантирует сохранение прочности даже в холодных помещениях. Соответствует нормам для внутренней установки в электрооборудование согласно ГОСТ Р 50030.2–2010.

Преимущества

• Высокая степень вентиляции благодаря равномерной перфорации - предотвращает перегрев кабелей
• Удобный доступ к кабелям: крышка легко открывается без демонтажа всего короба
• Стойкость к механическим нагрузкам и перепадам температур
• Не требует специальных инструментов для монтажа
• Совместим с другими элементами серии Quadro - можно комбинировать с переходниками, углами и крышками

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к длительному УФ-воздействию
• Не рекомендуется для прокладки силовых кабелей выше 1000 В без дополнительной защиты
• Запрещено применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Не следует использовать как несущую конструкцию - не выдерживает вес тяжелых кабельных bundles свыше 15 кг/м

Примеры использования

• Организация сигнальных кабелей в пульте управления станком ЧПУ
• Прокладка датчиков и проводов связи в распределительном щите АСУ ТП
• Фиксация Ethernet и RS-485 кабелей в шкафах автоматики на пищевых производствах
• Сборка кабельных трасс в холодильных камерах - благодаря работе при –40 C

Практические советы

• При прокладке большого количества кабелей проверьте, чтобы суммарный диаметр жил не превышал 70% от полезного сечения (1652 мм2)
• Для герметизации входа/выхода используйте термоусадочные трубки или пластиковые вставки - перфорация не обеспечивает IP-защиту
• При необходимости удлинить короб - можно соединить два экземпляра 00146rl с помощью стандартных муфт серии Quadro
• При монтаже в металлический шкаф заземлите короб через крепеж - хотя он из ПВХ, это важно для ЭМС
• Не забывайте про радиус изгиба кабелей - при использовании перфорированного короба как направляющей соблюдайте минимальный радиус изгиба, указанный производителем кабеля
