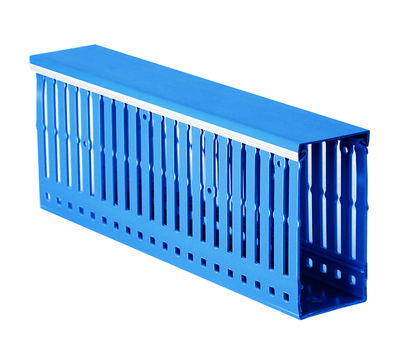

Короб перфорированный RL6 25х60 син. (дл.2м) ДКС 01280RL

Короб перфорированный синий RL6 25x60 от DKC (ДКС), артикул 01280rl, предназначен для упорядоченной прокладки кабелей внутри электрических шкафов и распределительных устройств. Его перфорированная конструкция обеспечивает вентиляцию, а материал ПВХ гарантирует самозатухание и работу при экстремальных температурах.

Назначение и область применения

Короб перфорированный синий RL6 25x60 используется для фиксации и защиты кабельных трасс внутри электрощитов, панелей управления и автоматизированных систем. Подходит для прокладки силовых, сигнальных и управляющих кабелей. Применяется в промышленном оборудовании: станках, конвейерах, системах АСУ ТП, где важны теплоотвод, доступ к проводам и повышенная пожарная безопасность.

Технические характеристики

• Размеры: 25 мм (ширина) × 60 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Цвет: синий
• Тип перфорации: равномерная, шаг 10 мм
• Ширина выреза: 4 мм
• Ширина зуба между отверстиями: 6 мм
• Полезное сечение: 1206 мм2
• Температурный диапазон: от –40 C до +60 C
• Наличие крышки: да, съемная
• Тип крепления: перфорация (возможно крепление болтами, хомутами, саморезами через отверстия)

Совместимость и монтаж

Короб перфорированный синий RL6 25x60 совместим со всеми элементами серии Quadro от DKC. Крепится к стенкам шкафа с помощью болтов, саморезов или хомутов - отверстия с шагом 10 мм позволяют точно выбрать место фиксации. Крышка легко открывается и закрывается без инструментов, что упрощает обслуживание и замену кабелей. Для сборки нескольких секций используйте стандартные соединители серии Quadro - они подходят по форме и размеру.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности: не поддерживает горение, не распространяет пламя. Материал устойчив к воздействию масел, щелочей и большинства бытовых растворителей. Работает в условиях, требующих класса защиты IP20 и выше. Температурный диапазон –40…+60 C позволяет применять короб в холодных цехах и на открытых площадках внутри помещений.

Преимущества

• Высокая теплопередача благодаря перфорации - снижает риск перегрева кабелей
• Гибкость крепления: можно фиксировать в любом месте по длине короба
• Легкий вес и простота монтажа - не требуется сварка или специальные инструменты
• Съемная крышка обеспечивает удобство проверки и модификации трасс
• Стандартные размеры и цветовая маркировка (синий) упрощают визуальное различение трасс

Ограничения применения

• Не предназначен для наружной установки под открытым небом - не имеет герметичного исполнения
• Не рекомендован для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляционной защиты
• Не следует использовать в средах с постоянным контактом с открытым огнем или высокими температурами выше +60 C
• Пластиковый корпус не выдерживает ударные нагрузки - не применяйте там, где возможны механические повреждения

Примеры использования

• Фиксация кабелей управления в шкафах ЧПУ станков
• Организация сигнальных линий в распределительных пунктах заводских линий
• Прокладка проводов питания и связи в системах автоматизации зданий
• Сборка временных тестовых стендов - легко демонтировать и переоборудовать

Практические советы

• При проектировании учтите, что полезное сечение 1206 мм2 - это максимальная суммарная площадь всех кабелей. Не заполняйте короб более чем на 60–70%, чтобы обеспечить воздушный зазор и теплоотвод
• Для длинных участков (более 1 м) рекомендуется крепить короб каждые 40–60 см - так предотвращается прогиб под собственным весом
• При использовании в условиях низких температур (+5 C и ниже) осторожно снимайте крышку - пластик становится менее эластичным
• Артикул 01280rl - часть серии Quadro; все комплектующие этой серии взаимозаменяемы, что упрощает ремонт и расширение системы
• Синий цвет - стандарт для контрольных и сигнальных цепей. Это помогает отличать его от коробов других цветов, например, серых для силовых линий
