Короб перфорированный RL6 80х60 син. (дл.2м) ДКС 01239RL

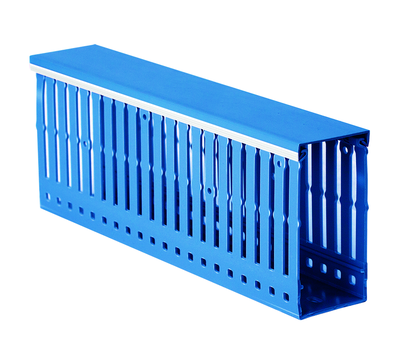

Короб перфорированный синий RL6 80x60 от DKC - это прочный и безопасный элемент для упорядоченной прокладки кабелей внутри электрических шкафов. Материал ПВХ с самозатухающими свойствами, перфорация с шагом 10 мм и синий цвет делают этот короб удобным для монтажа и обслуживания в условиях автоматизации и распределения электроэнергии.

Назначение и область применения

Короб перфорированный синий RL6 80x60 используется для фиксации и защиты кабелей и проводов внутри электрических шкафов, щитов автоматизации, распределительных устройств и других закрытых систем управления. Подходит для прокладки силовых, сигнальных и управляющих кабелей. Благодаря перфорированной стенке обеспечивает естественную циркуляцию воздуха, снижая риск перегрева.

Технические характеристики

• Размеры: 80 мм (ширина) × 60 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Цвет: синий
• Тип крепления: перфорация
• Шаг перфорации: 10 мм
• Ширина выреза (зазора): 4 мм
• Ширина зуба (оставшегося участка между отверстиями): 6 мм
• Полезное сечение: 4155 мм2
• Рабочая температура: от –40 C до +60 C
• Наличие крышки: да

Совместимость и монтаж

Короб перфорированный синий RL6 80x60 совместим со всеми компонентами серии Quadro от DKC. Крепление осуществляется через перфорацию с помощью болтов, саморезов или хомутов - отверстия расположены с шагом 10 мм, что позволяет точно регулировать положение на профиле или стенке шкафа. Крышка легко фиксируется и открывается без инструментов, обеспечивая быстрый доступ к кабелям. Для сборки рекомендуется использовать крепеж с диаметром штока не более 4 мм, чтобы он не выходил за пределы зазора между зубьями.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям пожарной безопасности: материал не поддерживает горение (класс ПВ-0). Это особенно важно в замкнутых пространствах, где возможен перегрев или возгорание. Короб не содержит токсичных веществ при нагреве и не выделяет опасных паров в рабочих условиях.

Преимущества

• Высокая степень вентиляции благодаря равномерной перфорации - снижает тепловые нагрузки на кабели
• Устойчивость к экстремальным температурам - работает в холодных помещениях и жарких шкафах
• Легкий вес и простой монтаж - не требуются специальные инструменты
• Крышка защищает кабели от внешнего воздействия и случайного контакта
• Цвет - синий - упрощает визуальную идентификацию в многослойных системах

Ограничения применения

Не предназначена для открытой прокладки вне шкафов - не имеет защиты от механических ударов, УФ-излучения или агрессивных сред. Не следует применять в местах с постоянным попаданием воды, масла или химических реагентов. Несмотря на термостойкость, длительная работа выше +60 C может привести к деформации материала.

Примеры использования

• Организация кабельных трасс в шкафах ЧПУ-станков
• Размещение сигналов управления в распределительных щитах АСУ ТП
• Прокладка проводов питания и связи в промышленных контроллерах
• Сборка модульных систем автоматизации с частыми изменениями конфигурации

Практические советы

• При монтаже используйте крепеж, который полностью помещается в зазор 4 мм - иначе он будет мешать установке крышки
• Для длинных трасс соединяйте несколько коробов перфорированных синих RL6 80x60 друг с другом - они совместимы по форме и перфорации
• Не перегружайте полезное сечение 4155 мм2 - превышение может вызвать перегрев даже при наличии вентиляции
• При работе в условиях низких температур (+5 C и ниже) осторожно обращайтесь с крышкой - ПВХ становится менее эластичным
• Этот короб - часть серии Quadro от DKC; все комплектующие этой серии имеют одинаковый шаг перфорации, что упрощает унификацию системы
