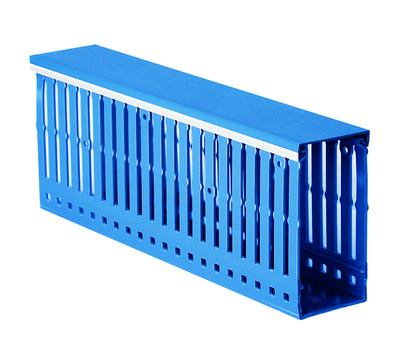

Короб перфорированный синий RL6 60x80 - 01262RL ДКС

Короб перфорированный синий RL6 60x80 от DKC - это элемент для упорядоченной прокладки кабелей внутри электрических шкафов, обеспечивающий вентиляцию, защиту и удобство монтажа. Артикул 01262rl относится к серии Quadro и подходит для систем автоматизации и распределения электроэнергии.

Назначение и область применения

Короб перфорированный синий RL6 60x80 используется для фиксации и группировки кабелей и проводов внутри электрощитов, панелей управления и распределительных устройств. Подходит для прокладки силовых, сигнальных и управляющих кабелей на объектах промышленной автоматизации, конвейерах, станках и системах контроля. Благодаря перфорации обеспечивается циркуляция воздуха, снижающая риск перегрева.

Технические характеристики

• Габариты: 60 мм (ширина) × 80 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Цвет: синий
• Тип крепления: перфорация
• Шаг перфорации: 10 мм
• Ширина выреза (зазора): 4 мм
• Ширина зуба между отверстиями: 6 мм
• Полезное сечение: 4219 мм2
• Рабочая температура: от –40 C до +60 C
• Наличие крышки: да

Совместимость и монтаж

Короб перфорированный синий RL6 60x80 совместим со всеми компонентами серии Quadro от DKC. Крепление осуществляется через перфорацию с помощью болтов, саморезов или хомутов - отверстия расположены с шагом 10 мм, что позволяет точно позиционировать короб в любом месте шкафа. Крышка легко фиксируется и снимается без инструментов, обеспечивая доступ к кабелям при обслуживании. Учитывайте посадочные размеры: внутреннее сечение 60×80 мм требует соответствия внешнему диаметру кабелей и жгутов.

Безопасность и стандарты

Материал ПВХ класса ПВ-0 не поддерживает горение и самозатухает после удаления источника пламени. Это соответствует требованиям пожарной безопасности для установок в закрытых помещениях. Короб не содержит галогенов, что снижает токсичность продуктов горения. Температурный диапазон –40…+60 C гарантирует сохранение прочности даже в условиях холодного производства или наружных щитовых.

Преимущества

• Высокая степень вентиляции благодаря равномерной перфорации - предотвращает перегрев кабелей
• Удобный монтаж: перфорация позволяет крепить короб в любой точке без сверления
• Защита от механических повреждений и запыления
• Легкий вес и устойчивость к коррозии - срок службы выше, чем у металлических аналогов
• Крышка плотно прилегает, не требует дополнительных замков

Ограничения применения

Не предназначена для открытой прокладки вне электрощита - материал ПВХ не рассчитан на длительное воздействие прямого UV-излучения и агрессивных химических сред. Не рекомендуется использовать в местах с постоянным контактом с маслом, растворителями или кислотами. Максимальная нагрузка на кабели ограничена полезным сечением 4219 мм2 - не следует перегружать короб более чем на 85% от этого значения.

Примеры использования

• Фиксация кабелей управления в шкафах ЧПУ станков
• Организация жгутов сигналов в распределительных щитах АСУ ТП
• Прокладка проводов питания и связи в модульных системах автоматизации
• Использование в холодильных камерах и наружных щитах при низких температурах

Практические советы

• При проектировании учтите, что перфорация с шагом 10 мм позволяет крепить короб каждые 10 см - используйте это для равномерного распределения нагрузки
• Для защиты от пыли в сырых помещениях комбинируйте с герметичными крышками или термоусадкой на входах/выходах
• При необходимости удлинения коробы можно соединять два экземпляра 01262rl с помощью специальных переходников серии Quadro
• Синий цвет упрощает визуальное различение цепей - например, отделение управляющих кабелей от силовых
• Не применяйте острые инструменты для резки - при необходимости подгонки используйте ножницы по пластиковому профилю
