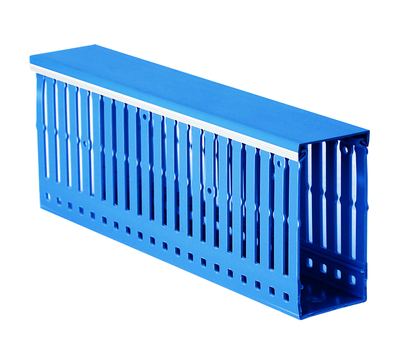

Короб перфорированный RL6 80х80 син. (дл.2м) ДКС 01268RL

Короб перфорированный синий RL6 80x80 от DKC - это компактный элемент для упорядоченной прокладки кабелей внутри электрических шкафов. Материал ПВХ с самозатуханием, перфорация с шагом 10 мм и синий цвет делают этот короб удобным для монтажа в системах автоматизации и распределения энергии.

Назначение и область применения

Короб перфорированный синий RL6 80x80 используется для фиксации и защиты кабелей и проводов внутри электрических шкафов, щитов автоматизации и распределительных устройств. Подходит для прокладки силовых, управляющих и сигнальных линий. Благодаря перфорированной стенке обеспечивает свободную циркуляцию воздуха, снижая риск перегрева кабелей. Применяется в промышленном оборудовании, на конвейерах, в системах управления технологическими процессами.

Технические характеристики

• Габариты: 80 × 80 × 2000 мм (ширина × высота × длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Цвет: синий
• Тип перфорации: равномерная, шаг 10 мм
• Ширина выреза (зазора): 4 мм
• Ширина зубца между отверстиями: 6 мм
• Полезное сечение: 5645 мм2
• Рабочая температура: от –40 C до +60 C
• Наличие крышки: да, съемная
• Тип крепления: через перфорацию (без дополнительных крепежей)

Совместимость и монтаж

Короб перфорированный синий RL6 80x80 совместим со всеми изделиями серии Quadro от DKC. Крепится напрямую к поверхности шкафа с помощью болтов, заклепок или хомутов, проходящих через перфорационные отверстия. Установка возможна как вертикально, так и горизонтально. Съемная крышка позволяет легко доступить к кабелям при обслуживании. Для точного расположения кабелей рекомендуется использовать кабельные зажимы или муфты, соответствующие диаметру жил.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности (класс ПВ-0). Материал не распространяет пламя и не выделяет токсичных веществ при нагреве. Конструкция соответствует нормам для внутренней установки в электроустановках. Температурный диапазон –40…+60 C гарантирует работу в условиях холодных складов, производственных помещений с кондиционированием и на открытых площадках под защитой шкафа.

Преимущества

• Высокая прочность ПВХ при низких температурах - не трескается и не деформируется даже при –40 C
• Улучшенная теплоотдача благодаря плотной перфорации с шагом 10 мм
• Съемная крышка упрощает сборку и последующий ремонт
• Стандартный размер 80×80 мм - совместим с большинством кабельных каналов и крепежных планок
• Синий цвет обеспечивает визуальное отличие от других элементов шкафа, упрощает диагностику

Ограничения применения

Не предназначена для наружной установки без дополнительной защиты от осадков и прямого UV-излучения. Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химических веществ - материал ПВХ может разрушаться. Нельзя использовать как основание для тяжелого оборудования - короб рассчитан только на кабельную нагрузку. Минимальный радиус изгиба кабелей внутри короба должен соблюдаться согласно ГОСТ 31946.

Примеры использования

• Фиксация кабелей управления в шкафах ЧПУ станков
• Организация проводки в распределительных щитах заводских линий
• Прокладка сигналов датчиков в системах автоматического контроля
• Сборка кабельных трасс в холодильных камерах и логистических комплексах

Практические советы

• При монтаже используйте кабельные стяжки с фиксацией в перфорацию - это предотвращает провисание и перегибы
• Учитывайте посадочный размер: внутреннее сечение 80×80 мм требует учета внешних габаритов кабелей - суммарный диаметр заполнения не должен превышать 60–70% полезного сечения
• Для длинных участков (>1 м) рекомендуется крепление каждые 40–60 см для исключения прогиба
• При необходимости удлинения можно соединять несколько коробов RL6 80x80 методом «внахлест» - перфорация обеспечит совпадение отверстий
• Артикул 01268rl - единственный в линейке DKC с таким сочетанием цвета, размера и перфорации; замена другими моделями может потребовать изменения схемы крепления
