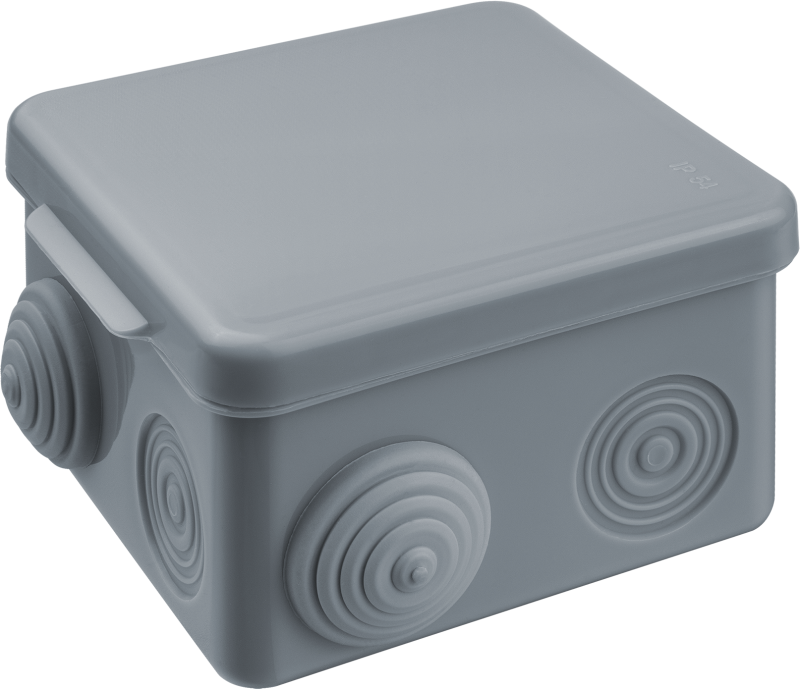

Коробка распаячная ОП 93 247 NSS-DB-80-80-50-7-GR Navigator 93247

Коробка распаячная Navigator NSS-DB-80-80-50-7-GR предназначена для организации точек соединения проводов в системах электроснабжения с открытым способом установки. Эта модель из серии NSS-DB обеспечивает надёжную защиту соединений и удобный доступ для обслуживания.

Назначение и область применения

Коробка распаячная Navigator NSS-DB-80-80-50-7-GR используется для монтажа ответвлений, соединений и переходов между электрическими проводами. Подходит для установки на стену в помещениях с нормальной влажностью - например, в административных зданиях, цехах, складах, жилых домах. Применяется там, где требуется фиксация кабельных соединений вне штроб и каналов - то есть при открытой прокладке проводки.

Технические характеристики

• Габариты: 80×80×50 мм - внутренний объём позволяет разместить до 4–6 соединений типа “скрутка” или клеммы WAGO;
• Материал корпуса: термостойкий пластик, устойчивый к механическим воздействиям;
• Цвет: серый (GR) - соответствует типичной цветовой гамме электрооборудования;
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды;
• Тип монтажа: открытый - крепится на стену с помощью дюбелей или саморезов через боковые отверстия;
• Размеры отверстий для ввода кабеля: 2 круглых отверстия диаметром 12 мм - подходят для кабелей до 6 мм2.

Совместимость и монтаж

Коробка NSS-DB-80-80-50-7-GR совместима с любыми одножильными и многожильными медными проводами, используемыми в бытовой и промышленной электропроводке. Для монтажа необходимо:

• Закрепить коробку на поверхности с помощью двух саморезов (диаметр 4–5 мм, длина 30–40 мм);
• Пропустить кабели через отверстия и закрепить их хомутиком или зажимом внутри;
• Подключить провода, соблюдая полярность и цветовую маркировку;
• Установить крышку - она фиксируется на защелках и легко открывается для проверки.

Не рекомендуется использовать для высоковольтных цепей выше 1000 В или в условиях постоянного контакта с водой.

Безопасность и стандарты

Коробка распаячная Navigator NSS-DB-80-80-50-7-GR изготовлена в соответствии с требованиями ГОСТ Р 50044.1-92 и EN 60670-1. Материал корпуса не поддерживает горение и имеет класс самозатухания V-0. Соответствует требованиям безопасности для электротехнических изделий в помещениях категории TN-S и TT.

Преимущества

• Простая сборка - крышка фиксируется без инструментов;
• Удобная форма - квадратный корпус оптимизирован для компактного расположения на стене;
• Высокая прочность корпуса - выдерживает удары и давление при случайном задевании;
• Чёткая маркировка - на корпусе указаны размеры и серия, что упрощает поиск аналогов;
• Совместимость с другими элементами серии NSS-DB - можно комбинировать с другими коробками и креплениями.

Ограничения применения

• Не предназначен для установки во влажных, сырых или наружных помещениях - степень защиты IP40 исключает контакт с водой;
• Не подходит для монтажа в местах с частыми вибрациями - например, рядом с насосами или компрессорами;
• Не рассчитана на использование с алюминиевыми проводами большого сечения (>10 мм2) - возможна перегрузка входных отверстий;
• Не следует применять в качестве основной распределительной коробки для многоэтажных зданий - лучше выбирать модели с большим объемом.

Примеры использования

• Соединение проводов от светильника и выключателя в офисе;
• Разветвление питания для нескольких розеток в гараже;
• Переход от старой проводки к новой в квартире после ремонта;
• Объединение кабелей от датчиков и контроллеров в автоматизированных системах управления.

Практические советы

• При выборе места установки учтите, что коробка выступает на 50 мм - не монтируйте её слишком близко к углам или другим предметам;
• Используйте кабельные вводы с уплотнителями, если проводка проходит через шершавые поверхности - так предотвращается повреждение изоляции;
• Проверьте соответствие площади сечения проводов и количества соединений - переполненная коробка увеличивает риск перегрева;
• Артикул 93247 - это единственный номер для заказа этой конкретной модели; другие варианты серии NSS-DB имеют иные размеры и не взаимозаменяемы.
