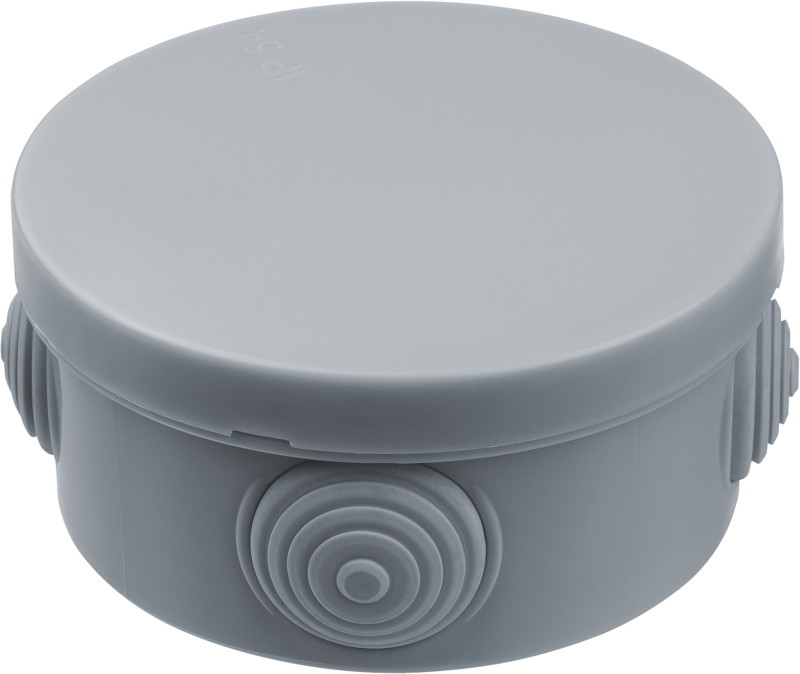

Коробка распаячная ОП 93 250 NSS-DB-85-40-4-GR Navigator 93250

Коробка распаячная открытого монтажа 93 250 NSS-DB-85-40-4-GR от бренда Navigator - это надёжная круглая коробка из прочного пластика с IP54, предназначенная для организации точек соединения проводов на открытом воздухе или в помещениях с повышенной влажностью. Артикул 93250 соответствует серии NSS-DB и обеспечивает устойчивую работу в условиях перепадов температур и запылённости.

Назначение и область применения

Коробка распаячная 93 250 NSS-DB-85-40-4-GR используется для монтажа ответвлений, соединений и переходов электрических проводов в местах, где невозможно применить скрытую проводку. Подходит для установки на стене или потолке в зонах с высокой влажностью, пылью или перепадами температур - например, на фасадах зданий, в подъездах, на производственных площадках, в парковых осветительных системах и возле внешних электроустановок.

Технические характеристики

• Форма: круглая, диаметром 85 мм - компактна, легко помещается в ограниченном пространстве;
• Степень защиты: IP54 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления;
• Материал: пластик - устойчив к коррозии, не проводит ток, не деформируется под воздействием УФ и перепадов температур;
• Количество вводов: 4 - позволяет подключить до четырёх кабелей через ступенчатые сальники;
• Диаметр ввода: 20 мм - оптимально для кабелей с наружным диаметром до 20 мм;
• Способ монтажа: настенный / потолочный - крепится саморезами или дюбелями;
• Фиксация крышки: защелкивание - не требует инструментов для доступа внутрь;
• Цвет: серый - сочетается с большинством архитектурных решений;
• Всепогодный: да - предназначена для постоянной эксплуатации на улице и в неотапливаемых помещениях.

Совместимость и монтаж

Коробка 93 250 NSS-DB-85-40-4-GR совместима с кабелями и шлангами диаметром до 20 мм. Для герметизации используются встроенные ступенчатые мембранные сальники - они плотно обжимают кабель, предотвращая просачивание влаги. Монтаж выполняется в два этапа:

1. Закрепите основание на поверхности с помощью двух-трёх саморезов (диаметр отверстий под крепление - 4–5 мм);
2. Проденьте кабели через сальники, затяните их руками до упора - не используйте инструменты, чтобы не повредить мембрану.

Перед закрыванием крышки проверьте, что все провода не перегнуты и не зажаты. Крышка фиксируется защёлками - её можно открывать многократно без потери герметичности.

Безопасность и стандарты

Коробка распаячная 93 250 NSS-DB-85-40-4-GR соответствует требованиям безопасности для оборудования класса защиты IP54. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60529. Материал не выделяет токсичных веществ при нагреве и не поддерживает горение. Не рекомендуется использовать в средах с химически активными газами или растворителями.

Преимущества

• Удобство обслуживания - крышка открывается без инструментов;
• Высокая долговечность - пластик не ржавеет, не трескается при минусовых температурах;
• Герметизация без дополнительных материалов - сальники работают сразу после установки;
• Экономия времени - один тип ввода для всех кабелей до 20 мм, не нужна замена элементов при смене проводов;
• Интеграция в существующие системы - совместима с популярными кабелями типа NYM, VVG, АВВГ.

Ограничения применения

• Не подходит для кабелей с диаметром более 20 мм - сальники не обеспечивают герметичность;
• Не рассчитана на длительное погружение в воду - IP54 не гарантирует защиту от струй под давлением или подводной эксплуатации;
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка);
• Не рекомендовано использование в местах с частыми механическими ударами - пластик устойчив, но не является бронированным.

Примеры использования

• Распределительная коробка для наружного освещения во дворе жилого дома;
• Точка соединения кабелей между светильниками на фасаде офисного здания;
• Подключение датчиков движения или камер видеонаблюдения на уличных столбах;
• Объединение проводов в неотапливаемом техническом помещении цеха;
• Аварийный выход для ремонта участка сети в подвале с высокой влажностью.

Практические советы

• Выбирайте кабели с наружным диаметром 12–18 мм - так сальники будут лучше держать и не перегружать материал;
• Перед монтажом протестируйте проходимость кабеля через сальник - он должен свободно проходить, но не болтаться;
• При установке на вертикальную поверхность ориентируйте вводы вниз - это снижает риск скопления влаги внутри;
• Не забудьте оставить запас провода внутри коробки - минимум 10 см - для последующего переоборудования;
• Проверяйте целостность мембран сальника перед каждым вскрытием - при повреждении замените коробку или используйте термоусадочные трубки для временной герметизации.
