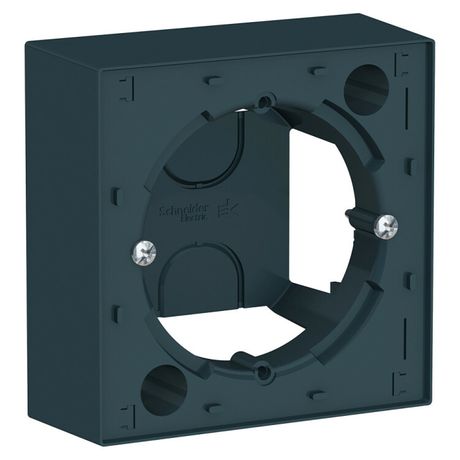

Коробка ATLASDESIGN для наружного монтажа изумруд - ATN000800 APC

Коробка для наружного монтажа изумруд SE (ГСИ, ГСИ-н, ГСИ(н)) от Systeme Electric - это прочный пластиковый корпус серии AtlasDesign, предназначенный для установки электрооборудования на внешней поверхности стены. Несмотря на название «наружный монтаж», она позволяет реализовать решения, аналогичные скрытым системам, обеспечивая надёжную фиксацию и эстетичный вид. Артикул atn000800 подойдёт для монтажа выключателей, розеток и других устройств в условиях, где невозможно выполнить штробление.

Назначение и область применения

Коробка для наружного монтажа изумруд SE используется там, где нельзя или нецелесообразно делать скрытую проводку - например, в старых зданиях, на временных объектах, в производственных помещениях или на фасадах. Она служит основанием для крепления розеток, выключателей, терморегуляторов, модулей автоматики и других устройств. Благодаря возможности соединения нескольких коробок, её применяют для групповой установки оборудования - например, панели управления на станках или распределительных щитов на улице.

Технические характеристики

• Размеры: 84×84×35 мм - компактная форма, удобна для одиночной установки;
• Материал: галоген-free пластик (ABS) - безопасен при горении, не выделяет токсичных веществ;
• Степень защиты IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли; подходит только для внутренних помещений;
• Цвет: изумрудный (зелёный), матовая поверхность - снижает блики, хорошо сочетается с современным дизайном интерьера;
• Оrientация монтажа: вертикальная - оптимальна для стандартных устройств с высоким профилем;
• Комплектация: только основание корпуса - лицевая крышка и крепёж не входят, требуются дополнительно.

Совместимость и монтаж

Коробка для наружного монтажа изумруд SE совместима с любыми стандартными лицевыми рамками и механизмами, имеющими крепёж под 84×84 мм. Для сборки нескольких коробок используются специальные соединители, входящие в комплект - они позволяют формировать ряды или группы устройств без зазоров. Монтаж осуществляется на стену с помощью саморезов или дюбелей через отверстия в задней части корпуса. Кабельный ввод выполняется через предварительно просверленные отверстия - в комплекте нет заглушек, их необходимо выбирать отдельно.

Безопасность и стандарты

Материал корпуса соответствует требованиям RoHS - не содержит галогенов, что делает его экологически безопасным при утилизации. Коробка не имеет сертификации по IEC/EN 60670, так как является лишь элементом крепления, а не полноценным распределительным устройством. Применяется исключительно внутри помещений - IP20 не допускает воздействия влаги, пыли или перепадов температур.

Преимущества

• Устойчивость к царапинам и УФ-излучению - сохраняет цвет и целостность даже при длительном освещении;
• Возможность соединения нескольких единиц - позволяет собирать компактные панели без лишнего места;
• Матовое покрытие - не отражает свет, не оставляет следов пальцев, легко моется;
• Совместимость с продуктами системы AtlasDesign - гарантирует единый стиль и точное соответствие размеров.

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги, дождя или пыли;
• Не включает крышку и крепёж - требуется докупать эти элементы отдельно;
• Подходит только для вертикальной ориентации - горизонтальная установка возможна, но не рекомендована производителем;
• Не рассчитана на большие нагрузки - не следует использовать как несущий элемент для тяжёлых аппаратов без дополнительной фиксации.

Примеры использования

• Установка розеток и выключателей в офисах с декоративными стенами, где запрещено сверление;
• Сборка панелей управления на производстве - несколько коробок соединяются в один блок для контроля станков;
• Монтаж термостатов, датчиков и контроллеров в жилых домах с деревянными или гипсокартонными стенами;
• Временные решения на стройплощадках - быстрая замена повреждённых участков без демонтажа отделки.

Практические советы

• Перед монтажом проверьте посадочные размеры механизма - он должен точно подходить под 84×84 мм;
• Для герметизации кабельных вводов используйте резиновые или пластиковые заглушки с нужным диаметром (например, 16–20 мм);
• Если планируете соединять несколько коробок, закрепите первую строго по уровню - все последующие будут выравниваться по ней;
• Выбирайте лицевые рамки того же производителя (Systeme Electric / SE) - это минимизирует риск перекосов и щелей;
• Не используйте эту коробку в сырых помещениях - даже кухня или ванная требуют IP44 и выше.
