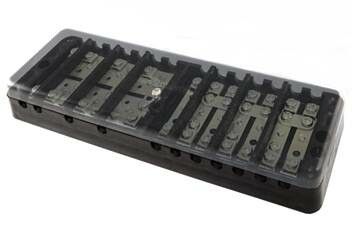

Коробка испытательная переходная ИКП (аналог ИК, ИКК, сталь) с прозр. крышкой | SQ0836-0004 TDM

Коробка испытательная переходная ИКП (аналог ИК, ИКК, сталь) с прозрачной крышкой от TDM ELECTRIC - это компактный клеммник для безопасного обслуживания трёхфазных счётчиков электрической энергии. Устройство обеспечивает возможность шунтирования токовых цепей, отключения напряжения и подключения контрольного счётчика без отключения нагрузки, соответствует требованиям ПУЭ и предназначено для установки в распределительных щитах.

Назначение и область применения

Коробка испытательная переходная ИКП используется для работы с цепями учёта электрической энергии в соответствии с пунктом 15.23 Главы 1.5 ПУЭ 7 издания. Она применяется в шкафах, щитах и сборках, где установлены трёхфазные индукционные или электронные счётчики. Основные задачи:

• Безопасное отключение токовых и напряжённых цепей счётчика при его замене;
• Закорачивание (шунтирование) вторичных цепей трансформаторов тока для предотвращения опасных напряжений;
• Подключение образцового счётчика для поверки без отключения питания потребителей;
• Обеспечение доступа к контактам для диагностики и тестирования.

Технические характеристики

• Материал корпуса: карболит - выдерживает температуры до 300 C, устойчив к механическим повреждениям, коррозии и агрессивным средам; диэлектрическая постоянная 5,6–8,85.
• Контактная группа: оцинкованная сталь - совместима с медными и алюминиевыми проводниками.
• Крепёж: винты из оцинкованной стали.
• Крышка: прозрачная, фиксируется одним винтом, допускает опломбировку.
• Количество контактов: 8 (A, B, C - напряжение; 1–7 - токовые цепи).
• Рабочее напряжение: до 500 В переменного тока (по типовой практике для таких устройств).

Совместимость и монтаж

Коробка испытательная переходная ИКП монтируется на DIN-рейку или крепится болтами к стенке шкафа. Подключение выполняется через винтовые зажимы. Для правильной установки важно соблюдать порядок подвода проводов:

• Цепи напряжения: L1 (A), L2 (B), L3 (C);
• Цепи тока: вход/выход по номерам 1–7 (соответственно: I1, I2, I3 - входы, I4, I5, I6 - выходы, I7 - общая точка).

Посадочные размеры не указаны - перед монтажом сверьте габариты с местом установки. Прозрачная крышка позволяет контролировать состояние соединений без вскрытия устройства.

Безопасность и стандарты

Использование коробки испытательной переходной ИКП соответствует требованию ПУЭ 7 издания о необходимости вывода цепей учёта на испытательные клеммы. Карболитовый корпус обеспечивает надёжную электроизоляцию, а оцинкованные контакты защищены от окисления. Возможность опломбировки гарантирует целостность пломбы при проведении работ, что требуется для поверочных процедур.

Преимущества

• Высокая термостойкость корпуса - безопасна даже при перегреве оборудования;
• Совместимость с медью и алюминием - не требует переходных элементов;
• Прозрачная крышка - визуальный контроль состояния контактов без демонтажа;
• Фиксация винтом - надёжная герметизация и возможность опломбировки;
• Стандартная схема подключения - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без дополнительной защиты - материал корпуса не имеет IP-классификации;
• Не рассчитана на автоматическое коммутирование - все операции выполняются вручную;
• Не подходит для однофазных систем - только для трёхфазных счётчиков;
• Отсутствие маркировки контактов на корпусе - требуется самостоятельная этикетировка при монтаже.

Примеры использования

• В промышленном щите управления насосной станции - для периодической поверки трёхфазного счётчика без остановки производства;
• В жилом многоквартирном доме - при замене старого индукционного счётчика на новый электронный;
• На объектах с высокими требованиями к безопасности - в цепях учёта на АЭС, химических заводах, где необходима исключительно ручная интервенция.

Практические советы

• Перед подключением всегда отключайте питание и используйте пробник для проверки отсутствия напряжения - даже при наличии шунтирования есть риск остаточного потенциала.
• Плотно затягивайте винты, особенно при использовании алюминиевых проводов - они склонны к “ползучести”.
• При установке в помещениях с запылённостью рекомендовано использовать дополнительные кожухи - карболит устойчив, но открытые контакты могут забиваться пылью.
• После монтажа обязательно нанесите маркировку на каждый контакт - это снижает вероятность ошибок при будущих работах.
• Коробка испытательная переходная ИКП от TDM ELECTRIC - артикул sq0836-0004 - является прямым аналогом ИК и ИКК, поэтому может заменить устаревшие модели без изменения схемы подключения.
