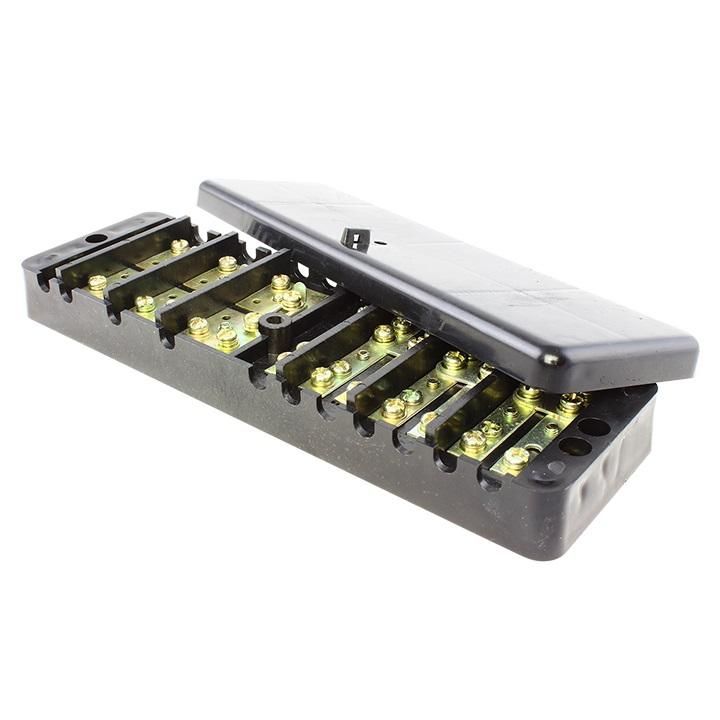

Коробка клеммная испытательная переходная ККИ2-1 (латунь) | kki2-1 EKF

Коробка клеммная испытательная переходная ККИ2-1 (латунь) от EKF предназначена для безопасной работы с токовыми цепями измерительных трансформаторов - позволяет проводить проверку и замену счетчиков без отключения нагрузки. Артикул kki2-1 соответствует серии Basic и используется в энергетических объектах согласно требованиям ПУЭ.

Назначение и область применения

Коробка клеммная испытательная переходная ККИ2-1 (латунь) применяется в трёхфазных электрических сетях с трансформаторным включением счётчиков. Она даёт возможность:

• Закорачивать вторичные цепи трансформаторов тока перед работой на них;
• Отключать фазные токовые цепи и цепи напряжения при замене счётчика;
• Подключать эталонный счётчик для поверки без отключения потребителей.

Обязательна к применению в соответствии с ПУЭ (раздел 1, пункт 1.5.23) для всех трёхфазных счётчиков трансформаторного включения - как индукционных, так и электронных. Устанавливается в распределительных щитах, на опорах ЛЭП, в подстанциях и других местах обслуживания учётных узлов.

Технические характеристики

• Тип изделия: Коробка клеммная испытательная переходная
• Количество клемм: 11 (для трёхфазной системы по схеме «Звезда»)
• Основной материал корпуса: Пластик (безгалогенный, не выделяет токсичных веществ при нагреве)
• Контакты: Латунь (высокая проводимость, устойчивость к окислению)
• Цвет: Чёрный
• Степень защиты IP20: Защита от доступа пальцев и крупных предметов, но не от воды и пыли - подходит только для внутренней установки в защищённых помещениях
• Способ монтажа: Открытая установка - крепится на DIN-рейку или стену

Совместимость и монтаж

Коробка kki2-1 совместима со всеми типами трансформаторов тока 5 А и 1 А, используемых в системах учёта. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затяжка должна осуществляться усилием до 0,4 Нм, чтобы не повредить контакты. Все клеммы имеют маркировку L1–L3, N, T1–T8, что упрощает коммутацию. Подводящие и отходящие провода - до 4 мм2. Обращайте внимание на правильное чередование фаз - неверное подключение может привести к ошибкам учёта или аварии.

Безопасность и стандарты

Коробка клеммная испытательная переходная ККИ2-1 (латунь) соответствует требованиям ПУЭ и ГОСТ Р 50030.2. Конструкция исключает случайное прикосновение к токоведущим частям при открытых крышках. Применение безгалогенного пластика снижает риск образования ядовитых газов при возгорании. Изделие не содержит свинца и других запрещённых компонентов в соответствии с RoHS.

Преимущества

• Латунные контакты обеспечивают надёжный контакт даже после многократных операций закорачивания/отключения
• 11 клемм позволяют реализовать схему «Звезда» без дополнительных перемычек
• Чёрный цвет корпуса снижает блик и удобен для визуального контроля
• Открытый монтаж упрощает осмотр и обслуживание без демонтажа всей системы
• Совместимость с сериями EKF Basic гарантирует унифицированность в проектах

Ограничения применения

• Не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не работает с однофазными счётчиками - требует трёхфазной сети и трансформаторов тока
• Не рассчитана на ток выше 100 А во вторичных цепях - максимальный ток ограничен конструкцией клемм
• Не допускается использование в качестве основной точки подключения - только для испытаний и переключений

Примеры использования

• Замена старого индукционного счётчика на новый электронный в жилом доме - без отключения света для соседей
• Периодическая поверка счётчиков на ТП 6(10)/0,4 кВ
• Настройка и тестирование автоматизированных систем учёта электроэнергии (АСКУЭ)
• Работы на промышленных предприятиях - конвейеры, насосные станции, компрессоры с трансформаторным питанием

Практические советы

• Перед каждым отключением токовой цепи обязательно закорочите её через клеммы KKI2-1 - это предотвратит опасное напряжение на холостом ходе ТТ
• Проверяйте плотность затяжки винтов раз в год - особенно в условиях вибраций
• Используйте изолирующие колпачки на свободных клеммах, если они не задействованы - это снижает риск поражения током
• При проектировании учитывайте посадочные размеры: коробка занимает около 90 мм по ширине - планируйте место в шкафу заранее
• Arтикул kki2-1 - единственный вариант в серии Basic с 11 клеммами; другие модели (например, ККИ1) имеют меньшую вместимость
