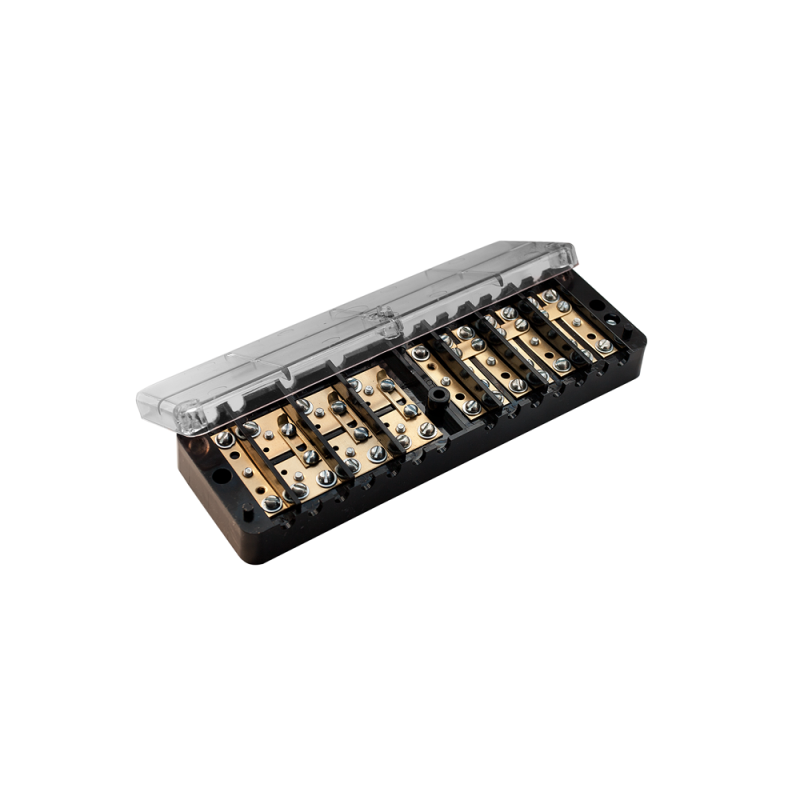

Коробка испытательная переходная КИП-С-IP20-КЭАЗ с прозрачной крышкой (упаковка 45 шт) - 290568

Коробка испытательная переходная КИП-С-IP20 с прозрачной крышкой (артикул 290568, бренд КЭАЗ) предназначена для временного подключения измерительных приборов и проверки цепей в распределительных щитах. Упаковка содержит 45 единиц - оптимальна для крупных объектов и сервисных бригад.

Назначение и область применения

Коробка испытательная переходная КИП-С-IP20 используется для безопасного доступа к токоведущим частям без вскрытия основного щита. Применяется при диагностике, наладке, тестировании оборудования - например, при замерах напряжения, тока или контрольной проверке автоматических выключателей. Подходит для установки в щитах на заводах, в ЖКХ, на транспорте и в офисных зданиях.

Технические характеристики

• Защита корпуса: IP20 - предотвращает контакт с внутренними деталями пальцами, но не защищает от воды и пыли
• Номинальный ток: 10 А
• Частота: 50 Гц
• Количество фаз: 3
• Материал корпуса: пластик (негорючий, устойчивый к механическим воздействиям)
• Тип соединения: боковое - провода подводятся через боковые входы, что удобно при компактной сборке щита
• Крышка: прозрачная, позволяет визуально контролировать состояние контактов без открывания
• Упаковка: 45 штук в одной коробке

Совместимость и монтаж

Коробка испытательная переходная КИП-С-IP20 монтируется внутри распределительного щита на DIN-рейку или с помощью крепёжных отверстий. Боковое подключение требует свободного места рядом с местом установки - минимум 15–20 мм между другими устройствами. Для подключения используйте провода сечением до 2,5 мм2. Прозрачная крышка фиксируется на защёлках - легко открывается и закрывается без инструментов.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для низковольтного оборудования. Номинальный ток 10 А и класс защиты IP20 обеспечивают работу в условиях, где исключён доступ к токоведущим частям случайными предметами. Не предназначен для открытых площадок, сырых помещений или сред с высокой запылённостью.

Преимущества

• Прозрачная крышка снижает время диагностики - не требуется открывать корпус для визуального осмотра
• Боковая подводка упрощает маршрутизацию проводов в плотно собранных щитах
• Высокая комплектация (45 шт.) экономит время на заказ и хранении
• Пластиковый корпус не проводит ток - повышает безопасность при работе под напряжением

Ограничения применения

• Не использовать во влажных помещениях - IP20 не обеспечивает защиту от влаги
• Запрещено применять при токе выше 10 А - возможен перегрев и выход из строя
• Не подходит для внешней установки или уличных щитов
• Не рассчитана на постоянную нагрузку - предназначена для временных подключений

Примеры использования

• Подключение мультиметра для замера напряжения на фазах в щите управления станком
• Проверка работы теплового реле перед пуском конвейера
• Настройка частотного преобразователя с использованием токоизмерительных клещей
• Обслуживание системы аварийного освещения - быстрый доступ к клеммам без демонтажа

Практические советы

• Перед монтажом убедитесь, что питание отключено - даже при IP20 работа под напряжением опасна
• При установке в щит с ограниченным пространством выбирайте место с доступом сбоку - так проще подвести провода
• Не затягивайте провода слишком сильно - пластиковые клеммы могут треснуть
• Рекомендуется маркировать каждую коробку - особенно при одновременной работе нескольких бригад
• Хранить в сухом месте - влага может вызвать конденсат под крышкой, влияющий на точность измерений
