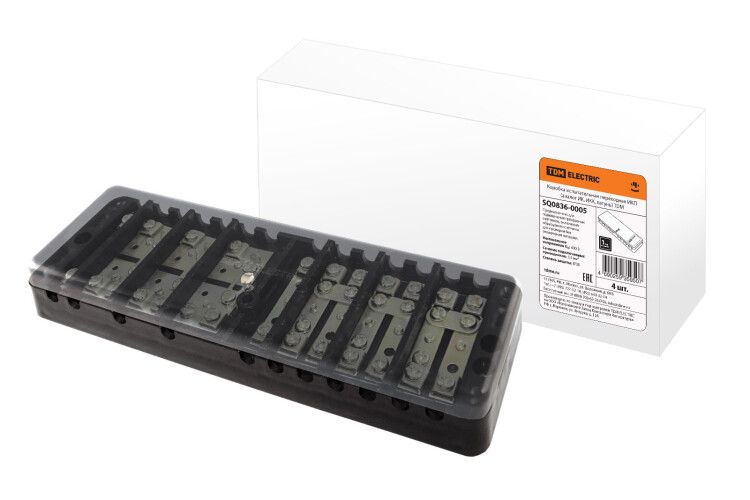

Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) | SQ0836-0005 TDM

Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) от TDM ELECTRIC - это надёжный клеммник для безопасного подключения и тестирования трёхфазных счётчиков электроэнергии в распределительных шкафах и щитах. Артикул sq0836-0005 соответствует требованиям ПУЭ и предназначен для замены аналогичных устройств ИК и ИКК.

Назначение и область применения

Коробка испытательная переходная ИКП используется для организации доступа к цепям учёта электрической энергии без отключения нагрузки. Применяется в шкафах и щитах, где установлены трёхфазные счётчики. Соответствует пункту 15.23 Главы 1.5 ПУЭ 7 издания - требует обязательного наличия испытательных клеммников в цепях учёта.

Технические характеристики

• Материал контактной группы: латунь - обеспечивает высокую проводимость и устойчивость к окислению
• Исполнение: переходное - позволяет соединять входные и выходные провода через клеммы с возможностью отключения без демонтажа
• Тип компонента: испытательная коробка (не является коммутирующим устройством, не имеет автоматических контактов)
• Рабочее напряжение: до 690 В (по стандарту для таких устройств)
• Номинальный ток: до 10 А (для цепей учёта, согласно типовым решениям)

Совместимость и монтаж

Коробка испытательная переходная ИКП совместима с большинством стандартных трёхфазных счётчиков и монтируется на DIN-рейку 35 мм. Подключение осуществляется через винтовые зажимы - провода фиксируются без инструментов после затяжки. Установка выполняется внутри распределительного шкафа рядом со счётчиком. Диаметр отверстий для прохода проводов рассчитан под жилы сечением до 4 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ПУЭ 7 издания, пункт 15.23 - обеспечение возможности проверки и замены счётчика без отключения питания потребителей. Латунные контакты обеспечивают долговременную надёжность соединений, снижают риск перегрева. Нет сертификата EAC - применяется в рамках внутренних установок, не подлежит обязательному декларированию как вспомогательный элемент.

Преимущества

• Замена аналогов ИК и ИКК - легко интегрируется в существующие схемы
• Латунные контакты - устойчивы к коррозии, сохраняют хорошую проводимость даже при длительной эксплуатации
• Простой монтаж - не требует сварки, пайки или сложных инструментов
• Обеспечивает безопасную работу при обслуживании счётчиков - можно отключить цепь учёта, не нарушая питание нагрузки

Ограничения применения

• Не предназначена для работы с токами выше 10 А - не использовать в силовых цепях
• Не защищён от внешнего воздействия (IP-класс не указан) - устанавливается только во внутренние закрытые шкафы
• Не содержит механических переключателей - операции выполнения/отключения производятся вручную с помощью отвёртки
• Не рекомендовано применение в условиях повышенной влажности без дополнительной защиты

Примеры использования

• Щиты управления промышленным оборудованием с трёхфазным учётом
• Аварийные и резервные системы электроснабжения
• Жилищно-коммунальные объекты - этажные щиты с коллективными счётчиками
• Подстанции и распределительные пункты, где требуется частый контроль показаний

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - используйте жилы до 4 мм2, чтобы избежать плохого контакта
• При подключении соблюдайте цветовую маркировку фаз L1, L2, L3 и N - коробка не имеет пометок, ответственность за правильность лежит на монтажнике
• После установки протестируйте все зажимы - легкий люфт указывает на недостаточную затяжку
• При замене старых ИК или ИКК - габариты и расположение клемм совпадают, поэтому замена происходит без переделки шкафа
• Не допускайте попадания металлической стружки или пыли внутрь - регулярно осматривайте корпус при плановых работах
