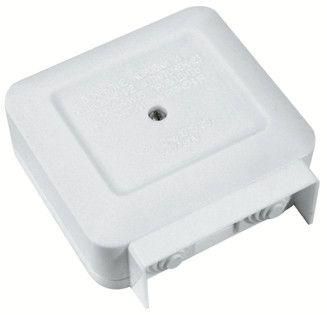

Коробка клеммная 5х6кв.мм 380В 40А IP44 монтажн. плата SE KLK-5S APC

Коробка клеммная Systeme Electric артикул klk-5s предназначена для безопасного соединения и разветвления проводов в бытовых и промышленных сетях до 380 В. Модель выполнена в компактном корпусе с монтажной пластиной, что упрощает установку на стену или DIN-рейку. Коробка клеммная KlK-5S подходит для подключения мощных устройств - например, электроплит и духовых шкафов.

Назначение и область применения

Коробка клеммная Systeme Electric klk-5s используется для надёжного соединения и распределения силовых проводов в цепях переменного тока. Подходит для подключения оборудования с высокой нагрузкой: электроплит, духовок, нагревательных приборов, насосов и других устройств до 40 А. Применяется в жилых домах, общественных зданиях и на производстве. Устройство обеспечивает доступ к точкам соединения для обслуживания и диагностики.

Технические характеристики

• Размеры корпуса: 102 × 100 × 37 мм
• Максимальное сечение провода: 6 мм2
• Номинальное напряжение: 380 В
• Номинальный ток: 40 А
• Количество клемм: 5
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Рабочий температурный диапазон: от –20 C до +40 C
• Материал корпуса: пластик (содержит галогены)
• Цвет: белый
• Тип крепления крышки: винтовое
• Пломбируемость: да
• Способ монтажа: открытая установка с использованием монтажной пластины

Совместимость и монтаж

Коробка клеммная klk-5S оснащена встроенной монтажной пластиной, которая позволяет закрепить её на стене с помощью дюбелей или саморезов. Также возможно крепление на DIN-рейку через адаптер (не входит в комплект). Для монтажа используйте провода сечением до 6 мм2 - большие провода не войдут в клеммы. Открытое исполнение требует наличия защитного кожуха или расположения в недоступном для случайного контакта месте. Крышка фиксируется винтами - после сборки можно опломбировать её для предотвращения несанкционированного вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям к защите от попадания инородных частиц и брызг воды (IP44), что делает его пригодным для использования в помещениях с повышенной влажностью - кухнях, подвалах, технических помещениях. Напряжение изоляции 380 В обеспечивает безопасную работу в трёхфазных сетях. Однако материал корпуса содержит галогены - это снижает экологичность и не рекомендовано для применений, где требуется безгалогенный состав (например, в метро, метрополитенах, судах).

Преимущества

• Удобная форма - квадратный корпус легко размещается на плоской поверхности
• Готовые клеммы исключают необходимость самостоятельной сборки контактной группы
• Пломбируемость позволяет соблюдать нормы энергонадзора при проверках
• Высокая плотность клемм - 5 точек соединения в компактном корпусе
• Устойчивость к механическому воздействию благодаря прочному пластиковому корпусу

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в воду или прямого потока жидкости - IP44 не обеспечивает герметичность
• Запрещено использовать при температурах ниже –20 C и выше +40 C - возможна потеря прочности материала
• Не подходит для проводов сечением более 6 мм2 - клеммы не рассчитаны на большую площадь
• Содержание галогенов в пластике делает изделие неприемлемым для объектов с особыми требованиями к пожарной безопасности и экологии
• Не имеет встроенного теплового или токоограничивающего устройства - необходимо внешнее защитное оборудование (Автоматический выключатель, УЗО)

Примеры использования

• Подключение электроплиты 380 В в квартире - распределение фаз между плитой и розеткой
• Разветвление питания на три точки в кухонном модуле
• Объединение входящего и выходящего кабеля в распределительной коробке на производственном участке
• Временная коммутация при ремонте электрооборудования

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При подключении проводов не перегибайте жилы - это снижает контактное давление и увеличивает риск перегрева
• Используйте кабельные вводы (не входят в комплект) для защиты от протягивания проводов
• При установке в сыром помещении дополнительно герметизируйте места ввода кабелей силиконовым герметиком
• Проверяйте затяжку винтов клемм каждые 6–12 месяцев - особенно при работе с медными многожильными проводами
• Для скрытого монтажа выбирайте нишу глубже 40 мм - корпус выступает на 37 мм, плюс толщина отделки
