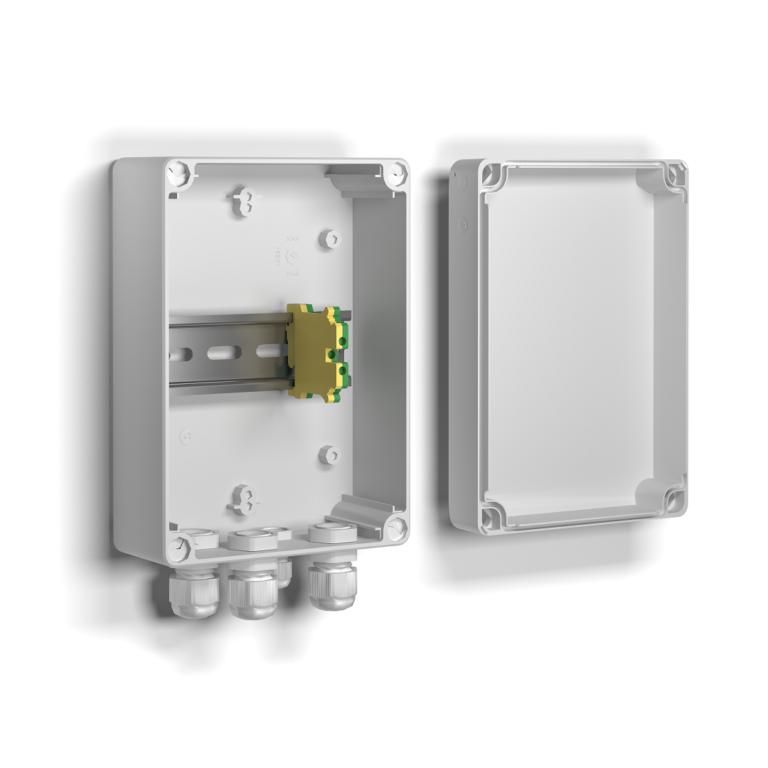

Коробка монтажная для установки одного или двух устройств защиты IP66 219х122х90мм КМ-1 Тахион 40001

Коробка монтажная IP66 от бренда Тахион, артикул 40001 (серии КМ-1) предназначена для защиты электронных устройств в условиях повышенной запыленности и влажности - например, на улице, в производственных помещениях или возле оборудования с высокой степенью агрессивного воздействия.

Назначение и область применения

Коробка монтажная КМ-1 используется для размещения и защиты электронных компонентов, таких как устройства защиты от импульсных перенапряжений (УЗИП), модули управления, реле или другие малогабаритные устройства. Подходит для установки в местах, где требуется надёжная изоляция от внешней среды - на фасадах зданий, в щитовых, на опорах ЛЭП, в промышленных цехах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Материал корпуса: пластик ABS - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Размеры корпуса: 210×125×75 мм (внешние); внутренний габарит 219×122×90 мм - обеспечивает достаточное пространство для монтажа устройств на DIN-рейке
• Количество гермовводов: 4 шт. - два из них используются для силовых проводов, один - для заземления (PGA7-08G), четвёртый - резервный
• Внутренняя DIN-рейка: 35 мм - совместима со стандартными электронными модулями
• Крепление: возможно крепление на круглые опоры через кронштейн ТГБ-3

Совместимость и монтаж

Коробка КМ-1 совместима с любыми устройствами, которые крепятся на стандартную DIN-рейку шириной 35 мм. Для подключения используйте гермовводы PGA7-08G - они обеспечивают герметичность при вводе проводов диаметром до 8 мм. Монтаж на вертикальную опору выполняется с помощью кронштейна ТГБ-3, который фиксируется болтами к основанию коробки. Перед установкой проверьте соответствие диаметра опоры требованиям кронштейна - он рассчитан на трубы стандартного диаметра (обычно 40–60 мм).

Безопасность и стандарты

Коробка соответствует требованиям IP66 по международному стандарту IEC 60529. Материал ABS сертифицирован на устойчивость к горению (UL94 HB). Корпус не содержит свинца и других опасных веществ согласно RoHS. Наличие клеммы заземления позволяет выполнять требуемые нормы по защите от поражения электрическим током.

Преимущества

• Высокая механическая прочность корпуса из ABS - выдерживает удары и вибрацию
• Чётко продуманная система гермовводов - минимизирует риск попадания влаги и пыли
• Встроенная DIN-рейка снижает время сборки - не нужен дополнительный монтаж рейки
• Гибкость крепления - можно устанавливать как на стену, так и на трубу с использованием кронштейна
• Легкий доступ к внутренним элементам - крышка открывается без инструментов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не заменяет IP68
• Не рекомендуется использовать при температуре ниже -30C - материал ABS становится хрупким
• Внутреннее пространство ограничено - не подходит для крупных распределительных устройств или автоматических выключателей большой мощности
• Кронштейн ТГБ-3 не входит в комплект - необходимо заказывать отдельно

Примеры использования

• Защита УЗИП на входе в жилой дом или производственный объект
• Монтаж контроллеров и реле на столбе освещения
• Размещение сигнализационных модулей на фасаде промзоны
• Установка преобразователей частоты малой мощности на открытых площадках

Практические советы

• Перед монтажом обязательно проверьте, что все гермовводы плотно затянуты - даже один неплотно закрытый ввод снижает защиту IP66
• При использовании кронштейна ТГБ-3 убедитесь, что опора имеет подходящий диаметр и достаточно прочна для нагрузки
• Не перегружайте DIN-рейку - суммарная масса устройств не должна превышать 2–3 кг
• Для удобства обслуживания оставляйте свободное место вокруг устройств - особенно около терморегуляторов и предохранителей
• Артикул 40001 - это именно модель КМ-1; не путайте с КМ-2/КМ-3, которые предназначены для электроустановочных изделий и не имеют DIN-рейки
