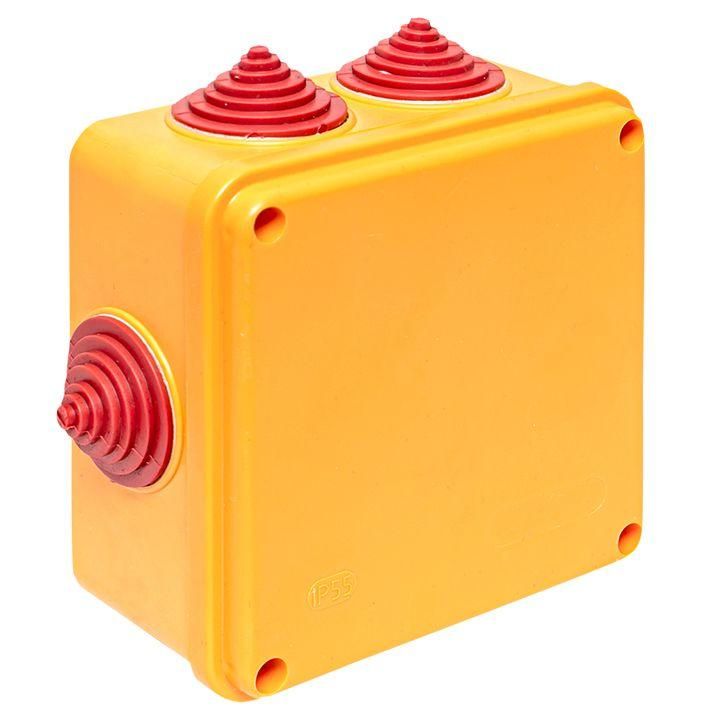

Коробка огнестойкая E90 100х100х50мм, с клеммником 4 полюса 1,5-2,5 мм2 IP55 EKF - plc-kmrf-100-4-02

Коробка огнестойкая E90 100х100х50мм от бренда EKF серии PROxima предназначена для открытого монтажа в пожароопасных зонах, где требуется сохранить целостность электропроводки при пожаре до 90 минут. Она защищает соединения кабелей от пыли, влаги и механических воздействий, совмещая функции распределительной коробки и клеммника.

Назначение и область применения

Коробка огнестойкая E90 100х100х50мм используется в системах огнестойких кабельных линий (ОКЛ) для безопасного соединения и ответвления огнестойких кабелей. Применяется там, где важна устойчивость к высоким температурам и внешним факторам: в промышленных цехах, тоннелях, элеваторах, на объектах с повышенными требованиями к пожарной безопасности. Подходит для наружного монтажа - её можно устанавливать прямо на стену, потолок или другую поверхность.

Технические характеристики

• Предел огнестойкости: E90 - выдерживает открытый огонь до 90 минут без потери герметичности и функциональности
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточная для большинства условий) и струй воды из любого направления
• Материал: полипропилен - термостойкий, не поддерживающий горение, не содержит галогенов (при горении не выделяет токсичных газов)
• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства
• Клеммник: 4 полюса, рассчитан на сечения проводов 1,5–2,5 мм2
• Номинальное напряжение изоляции: 450 В - подходит для сетей до 220/380 В
• Температурный режим: от –20C до +40C - работает в холодных и жарких помещениях
• Цвет: оранжевый - визуально выделяется, соответствует нормам маркировки пожарной безопасности
• Количество входов: 6 - позволяет подключить несколько кабелей через ступенчатые сальники
• Крышка: монтажная, фиксируется винтами - предотвращает случайное открывание
• Ввод кабелей: ступенчатый мембранный сальник - плотно фиксирует кабели разных диаметров, не требует дополнительной герметизации

Совместимость и монтаж

Коробка огнестойкая E90 100х100х50мм совместима с любыми огнестойкими кабелями, имеющими наружный диаметр, подходящий под сальники (обычно 6–14 мм). Монтаж выполняется на вертикальной или горизонтальной поверхности с помощью саморезов или анкеров. Установка возможна даже в условиях повышенной влажности - благодаря IP55 и герметичным сальникам. Для правильного монтажа важно: не перегружать клеммы (максимум 2,5 мм2), не использовать кабели с диаметром меньше 6 мм (сальник не будет плотно держать), и проверять затяжку винтов крышки после установки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойким элементам электроустановок. Сертифицирована по ГОСТ Р 53315 и НПБ 246. Отсутствие галогенов снижает риск образования ядовитых паров при возгорании. Керамические клеммы обеспечивают устойчивость к нагреву и долговечность контакта даже при длительном воздействии высоких температур.

Преимущества

• Высокая огнестойкость - сохраняет работу системы до 90 минут, давая время на эвакуацию и тушение
• Герметичность - IP55 и сальники исключают попадание пыли и влаги внутрь
• Удобство сборки - все необходимое уже встроено: клеммник, сальники, винты
• Простота замены - крышку легко снять и снова закрепить без повреждения корпуса
• Экологичность - материал не содержит галогенов, безопасен при пожаре

Ограничения применения

• Не предназначен для внутреннего монтажа в стены - только наружный
• Не рекомендуется для кабелей сечением более 2,5 мм2 - клеммы не рассчитаны на большие нагрузки
• Не подходит для постоянного погружения в воду - IP55 не гарантирует герметичность при подтоплении
• Работает только в диапазоне температур –20…+40C - при экстремальных холодах ниже –20C материал становится хрупким
• Не используйте с кабелями, имеющими металлическую оплетку или броню - сальники не обеспечивают надёжную фиксацию таких типов

Примеры использования

• Соединение огнестойких кабелей между шкафами управления на заводе
• Распределительная точка для сигнализации и освещения в тоннеле метро
• Обвязка кабелей вблизи печей, котельных, сушилок
• Подключение датчиков пожарной тревоги в лифтовых shaft’ах

Практические советы

• Перед монтажом проверьте, чтобы кабели проходили через сальники без перегиба - это продлит срок службы изоляции
• Затягивайте винты крышки равномерно - перекос может нарушить герметичность
• Если нужен доступ к клеммам часто - выбирайте эту модель вместо глухих коробок; она специально спроектирована для обслуживания
• Для многожильных проводов используйте наконечники - так контакт будет надёжнее
• При заказе нескольких коробок учтите, что в серии есть модели 150х110х70мм и 190х140х70мм - они больше подходят для большего числа кабелей или крупных сечений
