Коробка огнестойкая E90 100х100х50мм, с клеммником 6 полюсов 1,5-6 мм2 IP55 | plc-kmrf-100-6-06 EKF

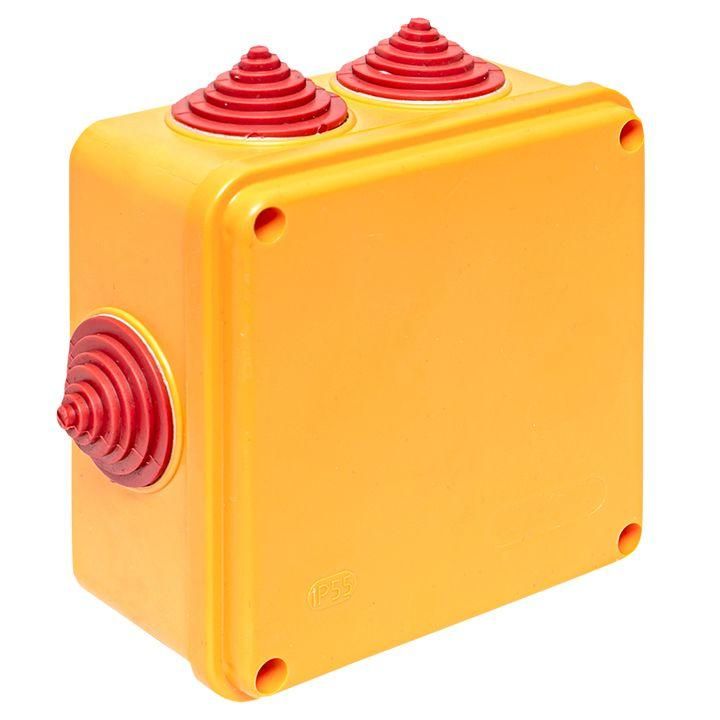

Коробка огнестойкая E90 100х100х50мм от бренда EKF серии PROxima предназначена для открытого монтажа в пожароопасных зонах, где требуется сохранить целостность электропроводки при возгорании до 90 минут. Она защищает места соединений кабелей от пыли, влаги и механических воздействий, совмещая функции распределительной коробки и клеммника.

Назначение и область применения

Эта коробка используется для монтажа наружных участков огнестойких кабельных линий (ОКЛ) там, где необходимо обеспечить безопасность соединений при пожаре. Подходит для установки в помещениях с повышенными требованиями к огнестойкости: тоннели, элеваторы, подземные переходы, производственные цеха, медицинские учреждения, объекты ЖКХ. Коробка позволяет выполнять ответвления и соединения огнестойкого кабеля без потери её огнеупорных свойств.

Технические характеристики

• Предел огнестойкости: E90 — выдерживает открытый огонь до 90 минут без потери герметичности и прочности
• Степень защиты: IP55 — защита от пыли (не полностью, но достаточная для эксплуатации в условиях средней запылённости) и струй воды из любого направления
• Габариты: 100×100×50 мм — компактный формат для ограниченного пространства
• Материал корпуса: полипропилен — устойчив к химическим веществам, не горюч, не содержит галогенов
• Клеммник: 6 полюсов, рассчитан на сечение провода 1,5–6 мм²
• Номинальное напряжение изоляции: 450 В — подходит для сетей до 400 В переменного тока
• Рабочая температура: от –20°C до +40°C — допустима эксплуатация в холодных и жарких условиях
• Цвет: оранжевый — высокая видимость для быстрого опознания на объекте
• Тип крышки: монтажная, фиксируется винтами — исключает случайное открывание
• Ввод кабеля: ступенчатый мембранный сальник — обеспечивает плотную посадку кабелей различных диаметров
• Установка: наружная — монтируется на стену, перегородку или поверхность без углубления

Совместимость и монтаж

Коробка совместима с любыми типами огнестойких кабелей, соответствующими нормам ГОСТ Р 53315 и МЭК 60331. Для монтажа используются стандартные крепёжные элементы — саморезы или анкеры через отверстия в задней стенке. Сальники позволяют ввести до шести кабелей одновременно, каждый сечением от 1,5 до 6 мм². После прокладки кабелей сальники затягиваются руками — дополнительно не требуют инструментов. Клеммник выполнен из керамики с контактами из стали — обеспечивает долговечность даже при частых нагрузках. Устанавливается без предварительной подготовки основания — достаточно ровной вертикальной поверхности.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости E90 согласно европейским стандартам EN 13501-2 и российскому ГОСТ Р 53315. Отсутствие галогенов в материале снижает выделение токсичных газов при нагреве. Напряжение изоляции 450 В гарантирует безопасность при работе в сети 220/380 В. Применение в пожароопасных зонах регламентировано сводом правил СП 7.13130.2013.

Преимущества

• Высокая огнестойкость — сохраняет работу системы связи и управления при пожаре до 90 минут
• Защита IP55 — надёжная герметизация против пыли и брызг воды, подходящая для сырых и пыльных помещений
• Компактный размер — легко размещается в стеснённых условиях рядом с трубопроводами или оборудованием
• Клеммник встроен — не нуждается в дополнительном устройстве для соединения проводов
• Винтовая фиксация крышки — исключает самоотвинчивание при вибрациях
• Материал без галогенов — безопаснее при возможном возгорании

Ограничения применения

• Не предназначен для внутреннего монтажа в стены — только наружная установка
• Рабочая температура выше +40°C недопустима — не использовать в парильнях, печных отделениях
• Сальники рассчитаны на кабели до 6 мм² — более толстые провода не войдут
• Не рекомендовано применение в агрессивных химических средах — хотя полипропилен устойчив, длительный контакт с растворителями может повредить корпус
• Не является заменителем полноценной пожарной шахты — служит лишь точкой соединения в рамках ОКЛ

Примеры использования

• Подключение сигнализационных кабелей в лифтовых шахтах
• Разветвление питания для аварийного освещения в подземных парковках
• Соединение кабелей управления на конвейерах в пищевых цехах
• Монтаж кабелей пожарной тревоги в больницах и школах
• Обвязка кабелей между щитами в производственных залах с высокой запылённостью

Практические советы

• Перед монтажом проверьте диаметр кабелей — они должны подходить под размеры сальников (обычно 6–12 мм)
• Затягивайте винты крышки равномерно — чтобы не деформировать корпус и не нарушить герметичность
• Не используйте коробку в качестве точки подключения мощных потребителей — она не предназначена для токов выше 16 А
• При необходимости замены клеммы — открутите крышку, извлеките старую и установите новую аналогичной модели
• Для удобства обслуживания выбирайте место с доступом — коробка не вскрывается часто, но должна быть доступна для проверки
• Артикул plc-kmrf-100-6-06 — это единственный размер в серии с таким набором характеристик; другие размеры имеют другие артикулы
