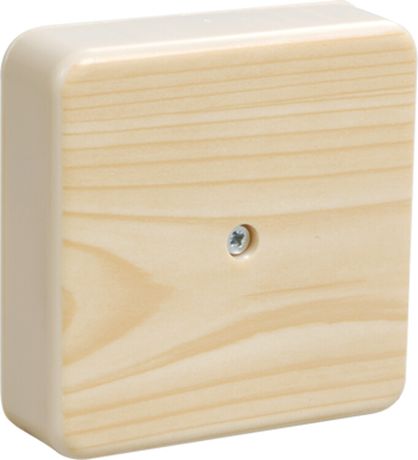

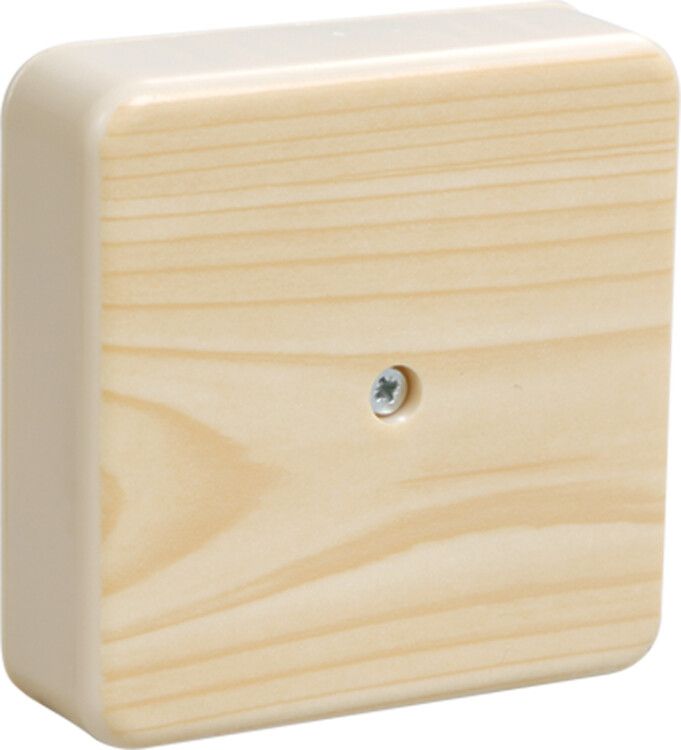

Коробка распределительная КМ для о/п 104х104х44мм сосна | UKO10-100-100-044-K34-E IEK

Коробка распределительная КМ для открытой проводки 104х104х44 мм сосна от IEK - компактный элемент для организации точек соединения проводов в системах открытой электропроводки. Подходит для монтажа на стенах и потолках, обеспечивает доступ к контактам и защищает соединения от внешних воздействий.

Назначение и область применения

Коробка распределительная КМ для открытой проводки 104х104х44 мм сосна используется для разветвления и соединения электрических проводов и кабелей в зонах, где требуется доступ к коммутационным узлам. Применяется в составе систем электрической канализации - совместно с кабельными каналами. Удобна для установки в жилых, офисных и промышленных помещениях, где проводка выполнена открытым способом.

Технические характеристики

• Габариты: 104 × 104 × 44 мм
• Материал корпуса: АБС-пластик (безгалогенный, HF)
• Цвет: имитация дерева «сосна»
• Номинальное напряжение изоляции: 450 В
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищена от воды
• Температурный диапазон: от -25 C до +60 C
• Количество входов: 4
• Срок службы: 15 лет
• Тип крышки: крышка-заглушка, фиксируется без инструментов
• Способ монтажа: настенно-потолочное крепление через отверстия в боковых стенках

Совместимость и монтаж

Коробка распределительная КМ для открытой проводки 104х104х44 мм сосна совместима с кабельными каналами того же производителя (IEK) и другими изделиями стандарта, имеющими аналогичные размеры вводов. Для монтажа используйте саморезы 3–4 мм диаметром. Отверстия для ввода кабеля имеют внутренний диаметр около 20 мм - подходят для одножильных и многожильных проводов с изоляцией до 8 мм. Перед установкой проверьте соответствие диаметра кабеля и размера вводного отверстия. Крышка легко открывается и закрывается без инструментов - позволяет выполнять обслуживание без демонтажа всей коробки.

Безопасность и стандарты

Материал корпуса соответствует требованиям безгалогенного исполнения (HF) - при возгорании не выделяет токсичных галогенных газов. Номинальное напряжение изоляции 450 В обеспечивает безопасную работу в сетях до 250 В переменного тока. Соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1 для распределительных коробок. Не рекомендуется применять во взрывоопасных средах или в условиях постоянного контакта с водой - степень защиты IP40 не предполагает защиту от брызг и влаги.

Преимущества

• Устойчивый к механическим нагрузкам материал АБС-пластика
• Эстетичный цвет «сосна» хорошо сочетается с деревянными отделками интерьеров
• Четыре ввода позволяют организовать сложные ответвления без дополнительных переходников
• Заглушка-крышка надежно фиксируется и не выпадает при случайном ударе
• Срок службы 15 лет - рассчитана на длительную эксплуатацию без замены

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, баня, улица) - IP40 не защищает от воды
• Не предназначен для скрытой проводки - требует открытого монтажа
• Не подходит для силовых цепей выше 450 В
• Не рекомендуется использовать в условиях температур ниже -25 C или выше +60 C
• Не имеет встроенной заземляющей шины - заземление выполняется отдельно

Примеры использования

• Разветвление освещения в коридоре квартиры с использованием кабельного канала
• Подключение розеток в офисе с открытой проводкой
• Объединение нескольких групп светильников в торговой зоне
• Точка переключения между основным и аварийным питанием в помещении

Практические советы

• Перед монтажом убедитесь, что все провода отключены и снято напряжение
• При необходимости увеличить количество вводов - используйте специальные вводные муфты, совместимые с диаметром 20 мм
• При установке на вертикальную поверхность - располагайте коробку так, чтобы крышка была сверху для удобства доступа
• Не затягивайте саморезы слишком сильно - это может деформировать пластиковую крышку
• При работе в холодных условиях (ниже -15 C) - нагрейте коробку перед установкой, чтобы избежать хрупкости материала
• Проверяйте соответствие артикула uko10-100-100-044-k34-e при заказе - другие модели могут отличаться по количеству вводов или размерам
