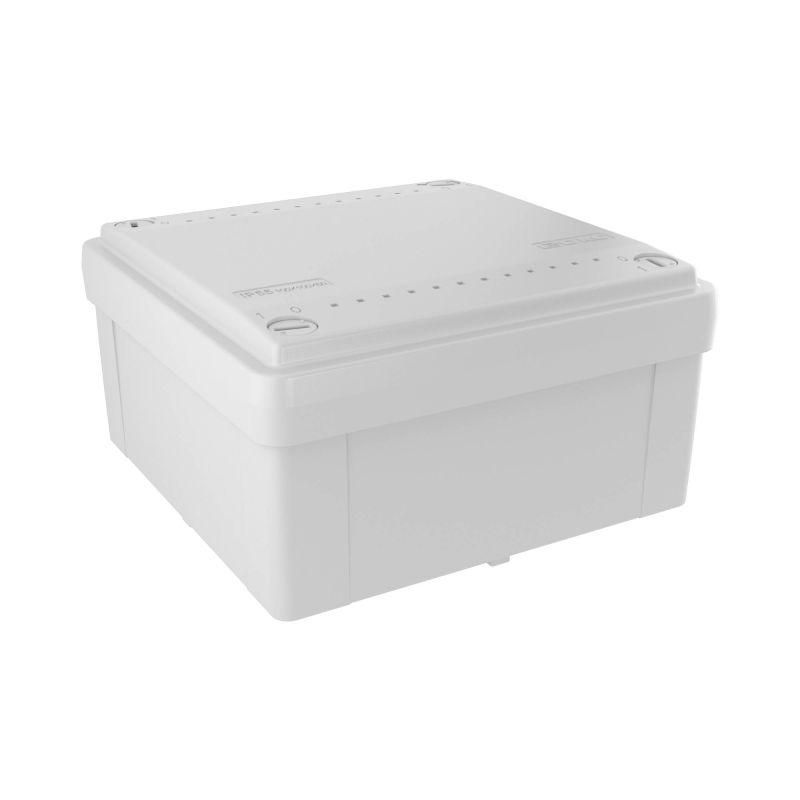

Коробка распределительная с гладкими стенками. IP56. 100х100х50мм (розница) | 53810R DKC ДКС

Коробка распределительная с гладкими стенками, IP56, 100х100х50мм от бренда DKC (ДКС), артикул 53810r, предназначена для безопасного разветвления и соединения электрических кабелей в условиях повышенной влажности и запыленности. Относится к серии Express и совместима с другими элементами этой системы.

Назначение и область применения

Коробка используется для организации точек ответвления кабелей и проводов в открытой проводке. Подходит для установки на стены и потолки в помещениях и на улице. Применяется в системах освещения, слаботочных сетях (телефон, TV, данные), а также на промышленных объектах - например, на конвейерах, станциях управления, вентиляционных щитах.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства
• Материал: пластик с отсутствием галогенов - при горении не выделяет токсичных газов
• Степень защиты: IP56 - защищает от пыли (не полностью герметично, но пыль не попадает в достаточном количестве для нарушения работы) и от мощных струй воды с любого направления
• Температурный диапазон: от –25 C до +60 C - работает в холодных и жарких условиях
• Крышка: непрозрачная, фиксируется винтами - обеспечивает надежную герметичность
• Уплотнитель: вспененный полуретановый - гарантирует плотное прилегание крышки без дополнительных средств
• Экранирование и защитный экран: есть - снижает влияние внешних ЭМИ на внутреннюю проводку
• Ввод кабелей: предусмотрен - требует установки муфт и зажимов (в комплект не входят)
• Цвет: серый - соответствует промышленному дизайну
• Пломбируемость: да - позволяет опечатывать коробку для контроля доступа
• Взрывобезопасное исполнение: да - допущена к использованию во взрывоопасных зонах класса 1
• Способ монтажа: настенно-потолочный - крепится саморезами или дюбелями через отверстия в стенках
• Соединяемость в ряд: да - можно монтировать несколько коробок рядом без зазора

Совместимость и монтаж

Коробка 53810r из серии Express совместима с жесткими гладкими трубами ДКС того же стандарта. Для ввода кабелей необходимо использовать отдельные кабельные муфты и зажимы - они не входят в комплект. Монтаж выполняется на вертикальные или горизонтальные поверхности. Учитывайте посадочные размеры: глубина 50 мм ограничивает количество одновременно прокладываемых кабелей - рекомендуется не более 4–6 среднего сечения (например, 2,5–4 мм2). Соединение в ряд возможно без дополнительных переходников - коробки стыкуются по краям.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для использования в зонах с риском возгорания и взрыва. Наличие защитного экрана и экранирования снижает помехи в слаботочных цепях. Отсутствие галогенов делает её безопасной для помещений с людьми при аварийном нагреве. Сертифицирована для эксплуатации в соответствии с ГОСТ Р 50030.2 и IEC 60947-1.

Преимущества

• Высокая степень защиты IP56 - надежна даже в сырых и пыльных местах
• Взрывобезопасное исполнение - единственный вариант среди аналогов с такими характеристиками
• Герметичная крышка с полуретановым уплотнителем - не требует дополнительной герметизации
• Пломбируемость - удобна для энергоснабжающих организаций и контролирующих служб
• Совместимость с серией Express - легко интегрируется в существующую систему
• Наличие экранирования - минимизирует интерференцию в слаботочных системах

Ограничения применения

• Не предназначен для скрытой проводки - только накладной монтаж
• Нет готовых вводов - требуется самостоятельная установка муфт и зажимов
• Объем внутренней камеры мал (50 мм глубины) - не подходит для большого числа кабелей или крупных соединителей
• Не рассчитана на высокие механические нагрузки - нельзя использовать как несущую конструкцию
• Пластиковая конструкция не переносит воздействия прямого UV-излучения длительное время - при наружной установке желательно защитить от солнца

Примеры использования

• Разветвление силового кабеля перед группой светильников на уличном фасаде здания
• Подключение сигнализационных проводов в котельной с высокой влажностью
• Точка соединения Ethernet-кабелей в серверной комнате с повышенными требованиями к ЭМС
• Распределительная коробка на конвейере в пищевой промышленности - где необходима частая мойка оборудования
• Аварийный выход для кабелей в подвале с риском затопления

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящий диаметр - максимальный допустимый диаметр ввода составляет 25 мм
• Используйте только совместимые кабельные зажимы от ДКС - другие могут повредить уплотнитель или нарушить IP56
• При пломбировке используйте одноразовые пломбы с номером - это ускоряет аудит и обслуживание
• При установке в ряд соблюдайте минимальный шаг между коробками - 10 мм для свободного доступа к винтам
• На открытом воздухе лучше закрывать коробку 53810r защитным кожухом или располагать под навесом - продлит срок службы
• Не перегружайте внутреннее пространство - оставляйте хотя бы 20% объема для теплового расширения и будущего обслуживания
