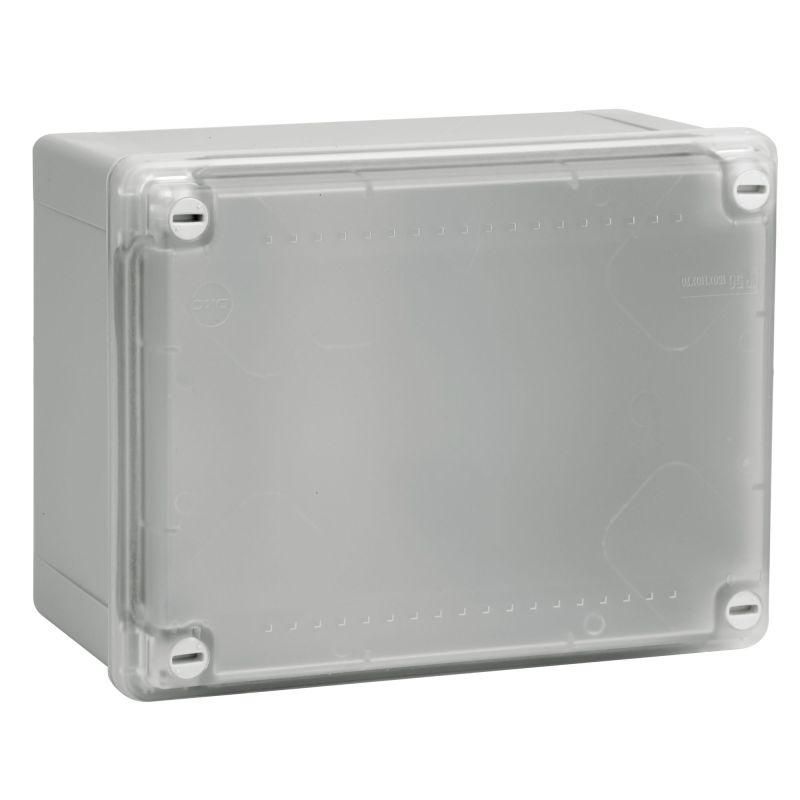

Коробка распределительная с гладкими стенками. прозрачная. IP56. 150х110х70мм | 54020 DKC ДКС

Коробка распределительная с гладкими стенками IP56 150х110х70мм от DKC (ДКС), артикул 54020, предназначена для безопасного разветвления и соединения электрических кабелей в условиях повышенной запыленности и влажности. Относится к серии Express и совместима с жесткими гладкими трубами этой же серии.

Назначение и область применения

Используется для внутреннего или наружного монтажа в местах, где требуется разветвление кабелей и проводов - например, на производстве, в цехах, на объектах с высокой влажностью или на улице. Подходит для прокладки силовых, слаботочных и коммуникационных сетей. Прозрачная крышка позволяет визуально контролировать состояние соединений без вскрытия коробки.

Технические характеристики

• Размеры: 150×110×70 мм
• Степень защиты: IP56 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от мощных струй воды
• Материал: пластик без галогенов - при горении не выделяет токсичных веществ
• Цвет: серый
• Температурный диапазон: от –25 C до +60 C
• Крышка: прозрачная, светопроницаемая, с вспененным полуретановым уплотнителем
• Крепление крышки: винтовое - обеспечивает надежную герметичность
• Ввод кабелей: через тыльную сторону, диаметр труб до 25 мм
• Экранирование: есть - снижает влияние внешних ЭМИ на сигналы внутри
• Зашита от взрыва: да - соответствует требованиям для взрывоопасных зон
• Пломбируемость: да - можно установить пломбу для контроля доступа
• Способ монтажа: настенный или потолочный
• Возможность соединения в ряд: да - несколько коробок можно смонтировать последовательно

Совместимость и монтаж

Коробка 54020 из серии Express совместима с жесткими гладкими трубами этой же серии. Для ввода кабелей используются отдельные кабельные муфты и зажимы - они не входят в комплект. Монтаж выполняется на вертикальную или горизонтальную поверхность с помощью саморезов или анкеров. Учитывайте посадочные размеры: глубина корпуса 70 мм требует свободного места за стеной. Коробка не имеет готовых вводов - все отверстия формируются самостоятельно под нужный диаметр труб (до 25 мм).

Безопасность и стандарты

• Выполнена в соответствии с требованиями к оборудованию для взрывоопасных сред (взрывопроверенное исполнение)
• Отсутствие галогенов в материале повышает пожарную безопасность
• Степень защиты IP56 соответствует ГОСТ 14254
• Уплотнитель крышки обеспечивает долговечную герметичность даже при перепадах температур

Преимущества

• Прозрачная крышка позволяет проверять целостность соединений без демонтажа
• Гладкие внутренние стенки облегчают протяжку кабелей и снижают риск повреждения изоляции
• Экранирование снижает помехи - особенно важно для слаботочных систем
• Пломбируемость обеспечивает контроль доступа и соответствие нормам безопасности
• Возможность соединения нескольких коробок в ряд - удобно для масштабирования сети

Ограничения применения

• Не предназначен для прямого погружения в воду - IP56 не гарантирует герметичность при длительном контакте с жидкостью
• Не имеет встроенных кабельных вводов - необходимо закупать отдельные муфты и зажимы
• Не рекомендуется использовать в условиях постоянного воздействия прямых солнечных лучей - пластик может терять прочность при нагреве выше +60 C
• Не подходит для скрытой установки в стены - только настенный/потолочный накладной монтаж

Примеры использования

• Разветвление питания на участках конвейерной линии в пищевой промышленности
• Подключение датчиков и сигнализаций на открытых площадках с высокой влажностью
• Объединение кабелей видеонаблюдения в наружных точках
• Создание распределительных узлов в помещениях с повышенными требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте, что выбранные кабельные муфты подходят по диаметру к трубам (макс. 25 мм)
• При использовании в холодных условиях (+5 C и ниже) перед установкой дайте коробке адаптироваться к температуре - уплотнитель становится менее эластичным
• Не затягивайте винты крышки слишком сильно - это может деформировать пластиковую крышку и нарушить герметичность
• Если коробки будут установлены рядом - используйте возможность соединения в ряд для экономии места и упрощения трассировки
• Для обслуживания - всегда отключите питание перед открыванием, даже при наличии экранирования
