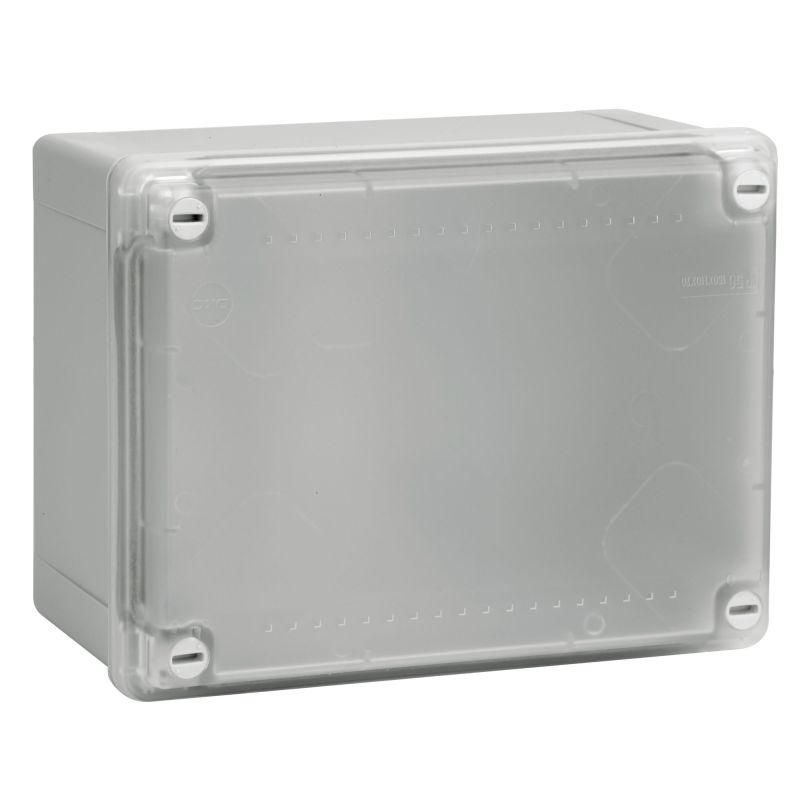

Коробка распределительная с гладкими стенками. прозрачная. IP56. 190х140х70мм | 54120 DKC ДКС

Коробка распределительная с гладкими стенками IP56 190х140х70мм от DKC (ДКС), артикул 54120, предназначена для безопасного разветвления и соединения электрических кабелей в условиях повышенной запыленности и влажности. Относится к серии Express и совместима с системой кабельных маршрутов этого бренда.

Назначение и область применения

Коробка распределительная с гладкими стенками IP56 190х140х70мм используется для организации точек соединения и ответвления кабелей в открытых электромонтажных системах. Подходит для установки на стены и потолки в помещениях и на улице. Применяется в промышленных объектах, на производственных линиях, в системах автоматизации, где требуется надёжная изоляция соединений от внешних воздействий.

Технические характеристики

• Размеры: 190×140×70 мм
• Степень защиты: IP56 - полная защита от пыли и мощных струй воды
• Материал: галоген-free пластик - не выделяет токсичных веществ при нагреве
• Цвет: серый
• Температурный диапазон: от -25 C до +60 C
• Максимальный диаметр кабельной трубы: 32 мм
• Крышка: прозрачная, светопроницаемая, с вспененным уплотнителем
• Способ крепления: настенно-потолочное, с использованием крепёжных отверстий
• Крепление крышки: винтовое, обеспечивает герметичность
• Ввод кабелей: с тыльной стороны, через предварительно просверленные отверстия
• Пломбируемость: да - возможность опечатывания для контроля доступа
• Экранирование: есть - металлический защитный экран внутри корпуса
• Возможность соединения в ряд: да - позволяет собирать модульные цепочки
• Взрывопроверенное исполнение: да - соответствует требованиям взрывозащищённых зон

Совместимость и монтаж

Коробка распределительная с гладкими стенками IP56 190х140х70мм от DKC (ДКС) совместима с трубами и аксессуарами серии Express. Для ввода кабелей требуются отдельные кабельные зажимы и муфты - они не входят в комплект. Монтаж выполняется на вертикальную или горизонтальную поверхность с помощью саморезов или дюбелей. Учитывайте, что внутренний объём ограничен - не более 3–4 кабелей сечением до 6 мм2 каждый. Гладкие стенки позволяют легко протягивать кабели, но не обеспечивают фиксацию без дополнительных элементов.

Безопасность и стандарты

Изделие имеет взрывозащищённое исполнение и соответствует нормам для работы в зонах с риском возгорания. Защита IP56 гарантирует работу в условиях высокой влажности, пыли и агрессивной среды. Материал не содержит галогенов - снижает опасность образования ядовитых газов при перегреве. Коробка прошла проверку на термостойкость в диапазоне от -25 C до +60 C.

Преимущества

• Прозрачная крышка - позволяет визуально контролировать состояние соединений без вскрытия
• Уплотнитель на крышке - исключает попадание влаги и пыли даже при длительной эксплуатации
• Возможность пломбирования - повышает безопасность и контроль за доступом
• Галоген- free материал - безопасна для людей и окружающей среды
• Система “соединить в ряд” - удобна для масштабирования сети без лишней фурнитуры
• Зашита от взрыва - допущена к применению в опасных зонах (Zone 1/2, Div. 1/2)

Ограничения применения

• Не предназначен для скрытой проводки - только накладной монтаж
• Нет готовых вводов - необходимо сверлить отверстия и использовать сторонние зажимы
• Не рассчитана на большие нагрузки: максимальный диаметр кабеля - 32 мм, количество проводов - ограничено объёмом
• Не подходит для постоянного погружения в воду - IP56 не является водонепроницаемостью для подводного использования
• Необработанная поверхность - не рекомендовано для декоративных зон без дополнительной отделки

Примеры использования

• Разветвление силового кабеля на участках конвейерной линии
• Подключение датчиков и приводов в цехах с частой мойкой оборудования
• Объединение сигналов от нескольких устройств в системе автоматизации
• Монтаж в местах с высокой запылённостью - например, на заводах по переработке материалов
• Установка в зонах с риском взрыва - химические производства, нефтебазы

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели диаметр ≤32 мм - иначе не войдут в корпус
• Используйте кабельные зажимы с подходящим диаметром - они должны плотно фиксировать изоляцию, а не обжимать жилы
• При сборке в ряд оставляйте минимальный зазор между соседними коробками - не менее 5 мм для теплоотвода
• Пломбу наносите после окончательной затяжки всех соединений - перед этим нельзя трогать крышку
• Для долговечности избегайте установки рядом с источниками прямого тепла - температура выше +60 C может деформировать пластик
• Коробка распределительная с гладкими стенками IP56 190х140х70мм от DKC (ДКС) - идеальный выбор там, где важны надёжность, видимость и безопасность
