Коробка ответвительная КР4С-44 IP40 УХЛ3 ПЭМИ 43Б16КР4СУ

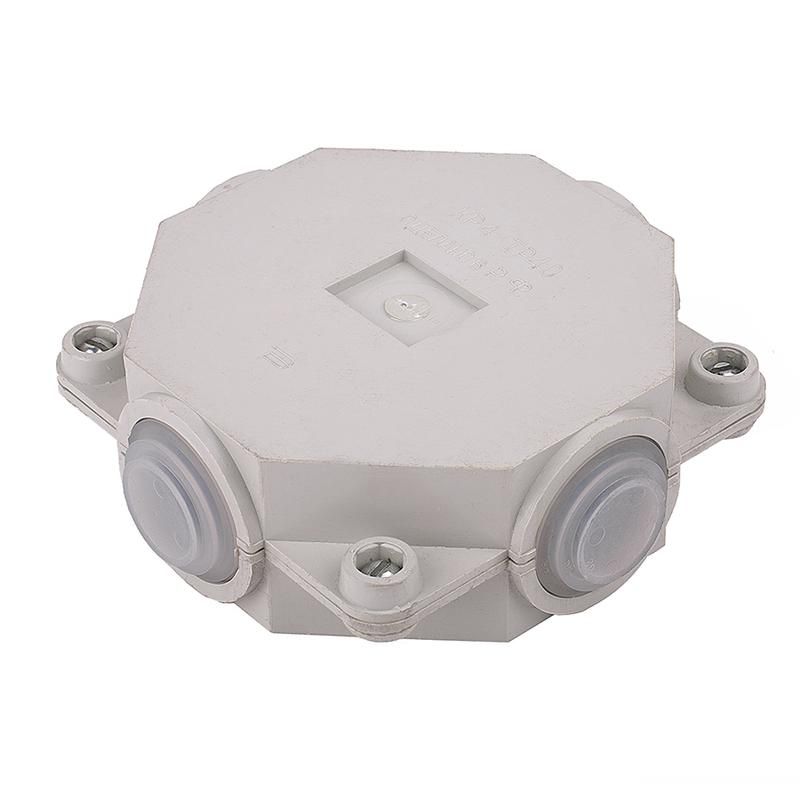

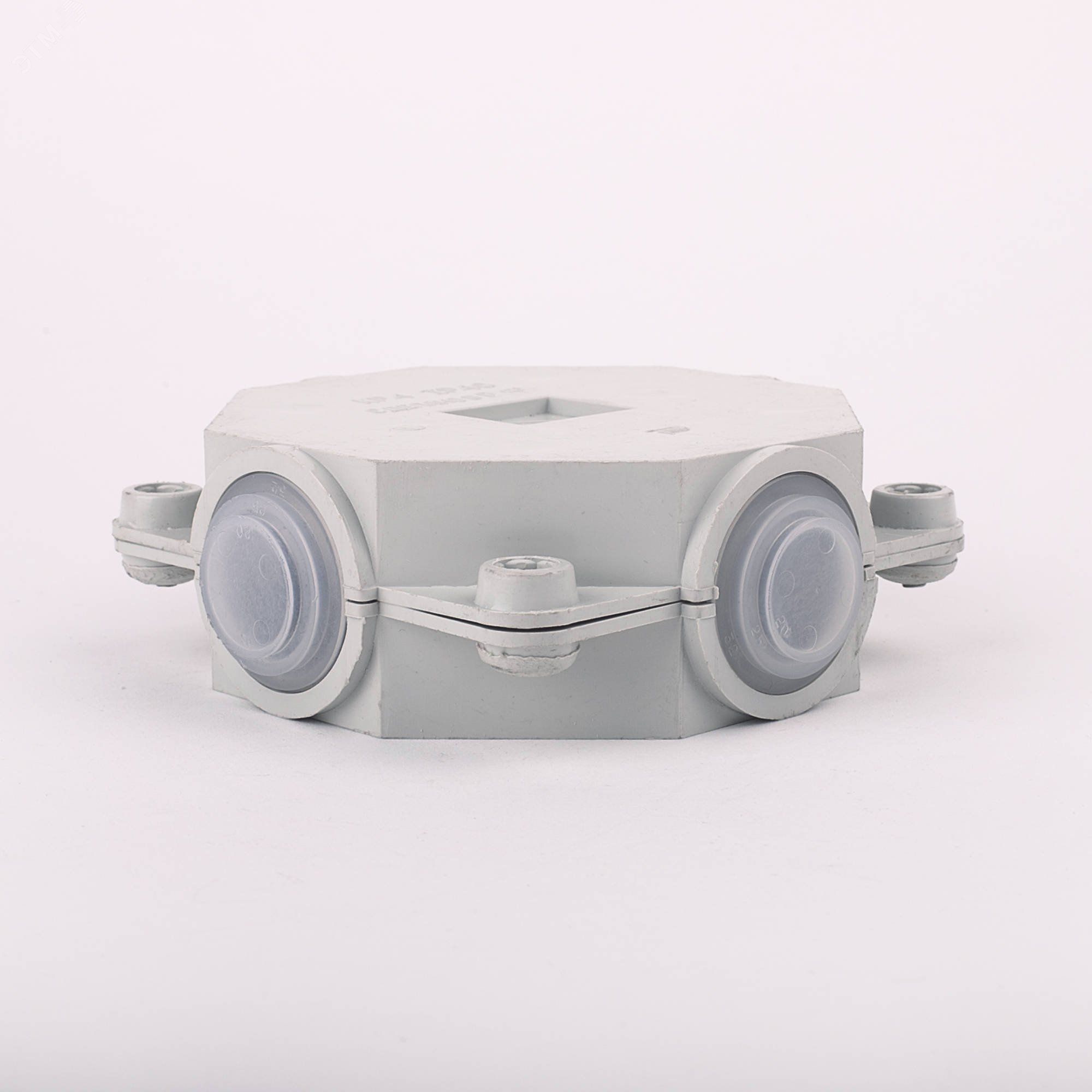

Коробка ответвительная КР4С-44 УХЛ3, IP40 ПЭМИ предназначена для безопасного соединения и ответвления проводов в открытой электропроводке до 1000 В, особенно там, где используются пластиковые трубы диаметром 20–32 мм. Артикул 43б16кр4су соответствует модели от производителя ПЭМИ Ростов-на-Дону.

Назначение и область применения

Коробка ответвительная КР4С-44 УХЛ3, IP40 ПЭМИ используется для выполнения ответвлений и соединений проводов и кабелей при открытой прокладке электропроводки. Подходит для установки в местах, где необходимо перераспределить токоведущие жилы между несколькими трубами. Применяется в системах с напряжением до 1000 В, в том числе в промышленных помещениях, цехах, на объектах с внешней проводкой - например, на фасадах зданий, в ангарах, на конвейерах.

Технические характеристики

• Максимальное количество вводимых пластиковых труб: 4 шт.
• Наружный диаметр труб, совместимых с коробкой: 20, 25, 32 мм
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Исполнение: УХЛ3 - умеренный климат, для работы при температуре от −40 C до +40 C
• Материал корпуса: полиэтилен высокой плотности (ПЭ) - устойчив к химическим воздействиям и механическим повреждениям
• Способ крепления: на скобы или кляймеры (не требует сверления)

Совместимость и монтаж

Коробка КР4С-44 УХЛ3, IP40 ПЭМИ рассчитана на использование с пластиковыми трубами того же диаметра - 20, 25 и 32 мм. Для монтажа достаточно зафиксировать её на стене с помощью скоб или кляймеров. Входы для труб уже подготовлены - не требуется дополнительная обработка. Соединения внутри коробки выполняются с использованием клемм, гильз или других типов соединителей, подходящих по сечению провода. Коробка не имеет внутренних креплений - все элементы устанавливаются пользователем.

Безопасность и стандарты

Коробка КР4С-44 УХЛ3, IP40 ПЭМИ соответствует требованиям ГОСТ Р 50044.1-92 для распределительных устройств низковольтной сети. Степень защиты IP40 обеспечивает предотвращение доступа к токоведущим частям посторонним предметам, но не защищает от влаги - поэтому не применяется во влажных средах или на улице без дополнительной защиты. Материал корпуса - самозагасающий полиэтилен, что снижает риск распространения пламени.

Преимущества

• Устойчив к коррозии и агрессивным средам благодаря материалу ПЭ
• Простой монтаж без необходимости сверления - крепление на скобы или кляймеры
• Четко ограниченное число вводов (до 4) - исключает перегрузку и хаотичную прокладку
• Высокая механическая прочность корпуса - выдерживает удары и давление при монтаже
• Работает в широком температурном диапазоне - подходит для холодных регионов

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от брызг и конденсата
• Не допускается применение с металлическими трубами - входы рассчитаны только на пластиковые диаметрами 20–32 мм
• Не подходит для скрытой проводки - только для открытой прокладки
• Не содержит встроенных клемм - необходимо самостоятельно устанавливать соединители

Примеры использования

• Ответвление питания от основного кабеля к станку на производстве через пластиковую трубу Ø25 мм
• Подключение освещения в цеху от главной трассы, проложенной в трубах Ø32 мм
• Распределение сигналов управления в автоматизированных линиях с открытыми кабельными каналами
• Объединение нескольких групп проводов перед переходом на другую секцию здания

Практические советы

• Перед монтажом проверьте, чтобы диаметр трубы точно соответствовал одному из указанных значений - 20, 25 или 32 мм. Несоответствие может привести к плохому герметичному контакту
• При прокладке более четырёх труб используйте две коробки вместо одной - перегрузка увеличивает риск перегрева и затрудняет обслуживание
• Выбирайте место установки так, чтобы коробка была легко доступна для будущего осмотра и ремонта
• Не забудьте использовать термоусадочные трубки или изоляционные колпачки при соединении жил внутри - даже при IP40 важно минимизировать риск замыкания
• Артикул 43б16кр4су - единственный номер для этой модели; при заказе всегда указывайте его полностью, чтобы избежать путаницы с другими сериями ПЭМИ
