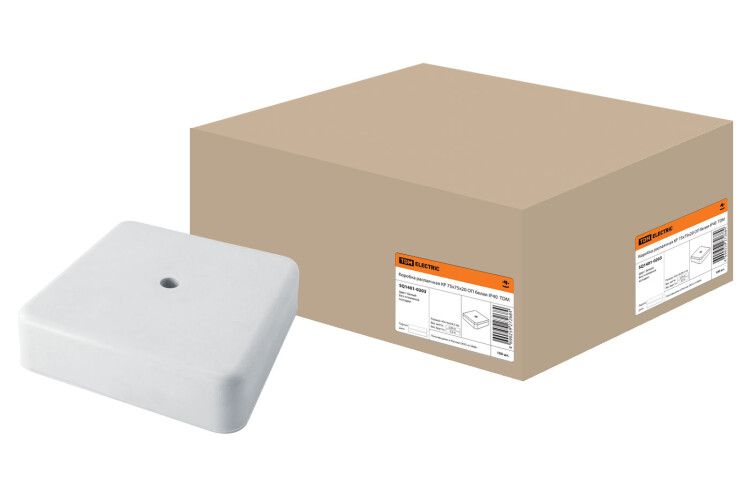

Коробка распределительная КР 75х75х20 о/п белая IP40 | SQ1401-0203 TDM

Коробка распределительная КР 75х75х20 открытая установка белая IP40 от TDM ELECTRIC - компактный элемент для организации точек соединения проводов в помещениях с умеренной нагрузкой. Подходит для монтажа на стенах и потолках, особенно там, где требуется доступ к клеммам без вскрытия всей системы.

Назначение и область применения

Коробка распределительная КР 75х75х20 открытая установка белая IP40 предназначена для размещения соединений проводов в слаботочных и силовых цепях до 230 В. Используется в жилых, офисных и промышленных зданиях для монтажа выключателей, розеток, светильников и других устройств. Открытая форма позволяет легко выполнять обслуживание и модификацию схем без демонтажа отделки. Может применяться как самостоятельный элемент или совместно с кабель-каналами.

Технические характеристики

• Габариты: 75×75×20 мм - компактный размер для ограниченного пространства
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовые сети переменного тока
• Материал: полистирол (ПС) - прочный, легкий, не поддерживающий горение
• Цвет: белый - сочетается с большинством интерьеров
• Тип крышки: монтажная, непрозрачная, фиксируется винтами
• Количество вводов: 4 - предварительно намеченные отверстия для продавливания
• Рабочий температурный диапазон: от –25 C до +40 C - подходит для помещений с нормальным микроклиматом
• Конструкция: литой корпус, без галогенов - безопасна при возгорании
• Степень защиты NEMA 1 - соответствие базовым требованиям США для внутреннего монтажа
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка распределительная КР 75х75х20 открытая установка белая IP40 крепится настенно-потолочно с помощью саморезов или дюбелей через крепёжные отверстия в боковых стенках. Преднамеченные выбиваемые отверстия позволяют легко сделать входы для кабеля - достаточно ударить по центру отверстия отвёрткой или плоскогубцами. Крышка фиксируется четырьмя винтами, обеспечивает надёжную герметичность от внешних частиц. На внутренней стороне крышки есть насечки - они помогают точно вырезать проём под кабельную трубу или шланг нужного диаметра.

Безопасность и стандарты

Изготовлена из полистирола без галогенов - при нагреве не выделяет токсичных паров. Соответствует требованиям IP40 и NEMA 1, что делает её подходящей для сухих помещений внутри зданий. Напряжение 230 В соответствует стандартным сетям в России и странах СНГ. Материал не поддерживает горение, но не предназначен для мест с высокими температурами или открытыми источниками огня.

Преимущества

• Удобная форма - квадратный корпус легко располагается в углу или между другими элементами
• Легко монтировать - отсутствуют сложные крепления, все отверстия готовы к использованию
• Поддержка модульной сборки - можно комбинировать с кабель-каналами для создания целостной трассы
• Экономия времени - насечки на крышке позволяют быстро адаптировать размер выхода под конкретный кабель
• Чистый внешний вид - белый цвет не требует окраски после установки

Ограничения применения

• Не подходит для влажных помещений - IP40 не защищает от воды, даже капель
• Запрещено использовать вне помещений - не имеет защиты от осадков, перепадов температур ниже –25 C
• Не рекомендовано для мощных токов выше 230 В - не предназначена для промышленных систем 380/400 В
• Не подходит для мест с риском механических повреждений - пластиковый корпус хрупок при ударах
• Не допускается использование в средах с агрессивными химическими веществами - материал не устойчив к растворителям и маслам

Примеры использования

• Распределительная коробка для группы розеток в спальне
• Точка соединения проводов перед подключением люстры в коридоре
• Объединение сигналов от нескольких датчиков движения в офисе
• Соединение кабелей в системе управления освещением с кабель-каналами
• Место перехода от скрытой проводки к открытому кабелю в старом доме

Практические советы

• Перед монтажом проверьте, чтобы выбранный участок стены был ровным - иначе коробка будет перекашивать
• Выбивайте отверстия осторожно: используйте отвёртку с плоским лезвием, нажимайте по центру, не переусердствуйте
• Если кабели толще 10 мм - убедитесь, что отверстия не будут деформироваться при затяжке
• При использовании с кабель-каналами - закрепите коробку до начала прокладки канала, чтобы избежать перекоса
• Не забудьте отключить питание перед работой - даже при IP40 возможен контакт с токоведущими частями
• При необходимости замены - открутите крышку, не снимая всю коробку с крепления
