Коробка распределительная пластиковая FS огн., IP56,100х100х50мм, 5р, 450V,10A, 6мм.кв. с кабельными вводами и клеммниками | FSB11506 DKC ДКС

Коробка распределительная пластиковая FS с кабельными вводами и клеммниками — это огнестойкая распределительная коробка, предназначенная для безопасного соединения и ответвления кабелей в условиях повышенной пожарной опасности. Бренд DKC (ДКС) предлагает модель FSB11506 с защитой IP55/IP56, рассчитанную на работу до 450 В и тока 10 А, с керамическими клеммниками и монтажной платой внутри.

Назначение и область применения

Коробка распределительная пластиковая FS используется для организации ответвлений и соединений кабелей в зонах с высоким риском возгорания — например, в промышленных цехах, энергоустановках, тоннелях, элеваторах, на объектах с пожароопасным оборудованием. Она сохраняет целостность и функциональность даже при воздействии открытого пламени, что делает её частью огнестойких кабельных систем. Применяется там, где требуется надёжная изоляция соединений и предотвращение распространения огня через кабельные трассы.

Технические характеристики

• Габариты: 100×100×50 мм — компактный формат для установки в ограниченном пространстве
• Номинальное напряжение изоляции: 450 В — подходит для сетей до 400 В переменного тока
• Максимальное сечение провода: 6 мм² — позволяет подключить медные жилы до этого значения
• Номинальный ток: 10 А — рассчитана на нагрузку до 10 ампер на каждую клемму
• Степень защиты: IP55 (защита от пыли и струй воды) / IP56 (дополнительно — мощные струи воды); обеспечивает устойчивость к внешним факторам
• Температурный диапазон: от -25°C до +60°C — работает в холодных и жарких условиях
• Материал корпуса: специальный термопласт, не содержащий галогенов — при горении не выделяет токсичных газов
• Цвет: оранжевый (RAL 2003) — визуально отличаемая сигнализирующая окраска
• Количество входов: 8 — восемь ступенчатых мембранных сальников для ввода кабелей

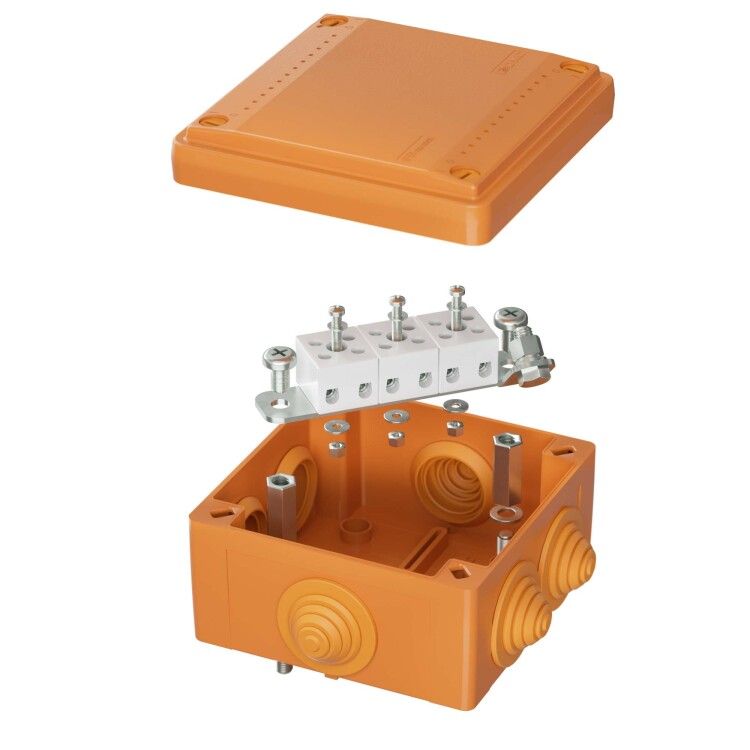

• Комплектация: керамический клеммник, монтажная пластина, анкеры, винты, шайбы, гайки — всё необходимое для сборки
• Пломбируемая — возможность опломбирования для контроля доступа и предотвращения несанкционированного вскрытия
• Крепление крышки: винтовое — надёжное герметичное закрывание

Совместимость и монтаж

Коробка распределительная FS совместима с кабелями и проводами сечением до 6 мм². Монтаж возможен на стену, потолок, металлическую раму или другую поверхность — универсальная система крепления позволяет использовать анкеры, винты или болты. Кабели вводятся через 8 ступенчатых сальников, которые обеспечивают плотную фиксацию и герметичность. Устройство можно монтировать как вертикально, так и горизонтально. Возможна последовательная установка нескольких коробок в ряд — удобно для протяжённых линий. Для монтажа требуются стандартные слесарные инструменты: отвёртки, клещи, нож для зачистки изоляции.

Безопасность и стандарты

Коробка распределительная FS соответствует требованиям ГОСТ Р 53316 — сертифицирована как элемент огнестойкой кабельной системы. Прошла испытания совместно с продукцией ведущих кабельных заводов. Материал корпуса не содержит галогенов, что снижает токсичность продуктов горения. Керамические клеммы устойчивы к перегреву и не поддерживают горение. Пломбировка позволяет контролировать целостность соединения и соблюдение правил безопасности.

Преимущества

• Высокая огнестойкость — сохраняет работоспособность при пожаре, замедляет распространение огня
• Защищённый корпус IP55/IP56 — устойчива к пыли, брызгам и направленному водяному потоку
• Керамические клеммы — долговечны, не деформируются при нагреве, обеспечивают надёжный контакт
• Полностью готова к монтажу — все крепёжные элементы и пластина уже в комплекте
• Оранжевый цвет — легко идентифицируется на фоне других устройств, повышает видимость при обслуживании
• Поддержка многократного вскрытия — винтовое крепление крышки позволяет многократно открывать и закрывать коробку без потери герметичности

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP55/IP56 не гарантируют герметичность при длительном контакте с жидкостью
• Максимальное сечение провода — 6 мм²; нельзя использовать с более толстыми кабелями (например, 10 мм² и выше)
• Не рекомендуется для установки в местах с механическими ударными нагрузками — корпус пластиковый, хотя и усиленный
• Не подходит для взрывоопасных сред (Zone 0–1) — не имеет взрывозащиты Ex
• Температура ниже -25°C может сделать материал хрупким — не применять в экстремальных зимних условиях без дополнительной защиты

Примеры использования

• Соединение силовых кабелей на конвейере в пищевом цехе
• Распределение питания между станками в металлургическом участке
• Обустройство аварийного освещения в тоннеле метро
• Интерфейс между основной кабельной трассой и группой датчиков в пожароопасном хранилище
• Аварийный выход из кабельного канала в районе печи или котельной

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — не превышайте 6 мм², чтобы избежать перегрева клемм
• Используйте только те кабели, которые проходили испытания совместно с этой коробкой — указано в документации производителя
• При установке в сыром месте дополнительно используйте герметик вокруг сальников
• Помните: пломба должна быть наложена после завершения всех подключений — перед первым запуском системы
• При необходимости удлинения линии — можно соединять несколько коробок FSB11506 в ряд, следя за тем, чтобы суммарная нагрузка не превышала допустимые 10 А на каждый контур
• При замене клеммника — используйте только оригинальные детали от DKC (ДКС): керамические элементы несовместимы с другими типами
