Коробка распределительная пластиковая FS огн., IP56,100х100х50мм, 5р, 450V,20A,10мм.кв с кабельными вводами и клеммниками | FSB11510 DKC ДКС

Коробка распределительная пластиковая FS с кабельными вводами и клеммниками — это огнестойкий распределительный элемент для безопасного соединения и ответвления кабелей в условиях повышенной опасности. Бренд DKC (ДКС) предлагает эту модель (артикул fsb11510) для установки в пожароопасных зонах, где важна сохранность цепи при возгорании.

Назначение и область применения

Коробка распределительная пластиковая FS предназначена для организации ответвлений и соединений силовых кабелей в местах с высоким риском возгорания. Она используется в системах, требующих сохранения работоспособности при пожаре — например, в промышленных объектах, энергоустановках, тоннелях, элеваторах, на производствах с горючими материалами. Применяется в составе огнестойких кабельных линий, соответствует требованиям ГОСТ Р 53316.

Технические характеристики

• Габариты: 100×100×50 мм — компактный размер для ограниченного пространства
• Номинальное напряжение изоляции: 450 В — подходит для сетей до 400 В переменного тока
• Максимальный ток: 20 А — рассчитана на нагрузки типичных промышленных потребителей
• Максимальное сечение провода: 10 мм² — позволяет подключить медные жилы до этого значения
• Степень защиты: IP55 (защита от пыли и струй воды) / IP56 (дополнительно — мощные струи воды); обеспечивает надёжную герметичность даже во влажной среде
• Температурный диапазон: от -25°C до +60°C — работает в холодных и жарких помещениях
• Материал: термопласт без галогенов — не выделяет токсичных газов при нагреве, повышает безопасность при пожаре
• Цвет: оранжевый (RAL 2003) — визуально отличаемый, соответствует нормам для огнестойких устройств
• Количество входов: 8 — возможность подключения нескольких кабелей

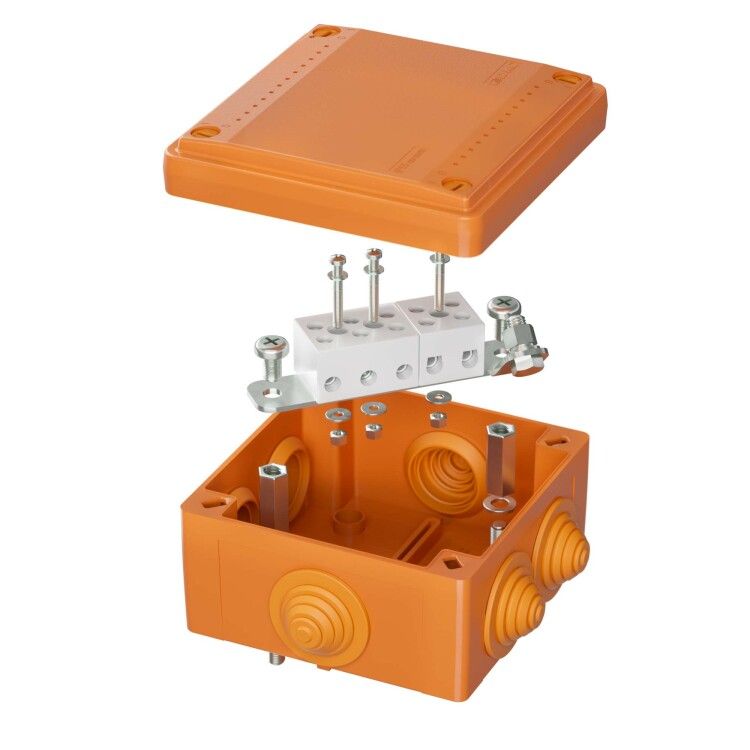

• Комплектация: 5 керамических клеммников, монтажная плита, анкеры, винты, шайбы, гайки — всё необходимое для сборки внутри
• Ввод кабелей: ступенчатые мембранные сальники — обеспечивают плотную фиксацию и герметизацию
• Крепление крышки: винтовое — надёжное удержание, исключающее самопроизвольное открывание
• Пломбируемая — можно запечатать для предотвращения несанкционированного доступа
• Возможность соединения в ряд — несколько коробок можно смонтировать последовательно для расширения системы

Совместимость и монтаж

Коробка распределительная FS совместима с кабелями до 10 мм², в том числе с многожильными и одножильными проводами. Монтаж универсальный: возможна установка на стену, потолок, металлическую раму или в нишу. Для крепления используются вложенные анкеры и винты — они подходят для бетона, кирпича и других оснований. Кабели вводятся через заднюю часть корпуса — удобно при скрытом монтаже. Установка выполняется с соблюдением минимального радиуса изгиба кабеля. После подключения клеммы затягиваются моментом, соответствующим сечению провода — перегрузка не допускается.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 53316 — прошло испытания на огнестойкость совместно с кабелями ведущих производителей. Материал не содержит галогенов, что снижает образование едких газов при воздействии огня. Керамические клеммники устойчивы к температурным скачкам и не поддерживают горение. Пломбировка позволяет контролировать целостность соединения после монтажа. Соответствие IP55/IP56 гарантирует работу в условиях влажности, пыли и внешних воздействий.

Преимущества

• Высокая огнестойкость — сохраняет функциональность при пожаре, даёт время для эвакуации и тушения
• Закрытая конструкция — защищает контакты от механических повреждений и внешней среды
• Полный комплект — не требуется докупать крепёж или клеммы
• Герметичные сальники — минимизируют попадание пыли и влаги внутрь
• Лёгкая установка — благодаря унифицированному креплению и ясной компоновке
• Экологичность — отсутствие галогенов делает изделие безопаснее при аварийном нагреве

Ограничения применения

• Не предназначен для прямого подключения к сети 380–400 В без учёта класса изоляции оборудования
• Не рекомендуется использовать в средах с постоянным погружением в воду — IP55/IP56 не обеспечивают длительную герметичность при непрерывном контакте с жидкостью
• Максимальное сечение провода — 10 мм²; применение более толстых кабелей невозможно без доработки вводов
• Не подходит для взрывоопасных зон (Zone 0/1/2) — не имеет взрывозащиты Ex
• Не следует монтировать рядом с источниками открытого пламени или сварочных работ — хотя огнестойкая, она не является огнеупорной

Примеры использования

• Распределительные щиты на заводах с химическими процессами
• Обвязка насосных станций в канализационных колодцах
• Подключение освещения в тоннелях метро
• Аварийные световые цепи в складских комплексах
• Системы пожарной сигнализации в многоэтажных зданиях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — превышение 10 мм² может вызвать перегрев и выход из строя клеммника
• При использовании в сыром месте дополнительно используйте герметик вокруг вводов, чтобы усилить защиту
• При установке в ряд следите за тем, чтобы между коробками оставалось свободное пространство для теплоотвода
• После окончания монтажа обязательно запломбируйте крышку — это обязательное условие для соответствия нормам безопасности
• Для обслуживания отсоединяйте питание — клеммники находятся под напряжением при работе системы
• При замене клеммников используйте только оригинальные детали от DKC — совместимость гарантирована только с комплектацией этой модели
