Коробка Navigator NSS-DB-SW-70-40-BL распаячная скрыт.монт.(завинч.крышк) | 93761

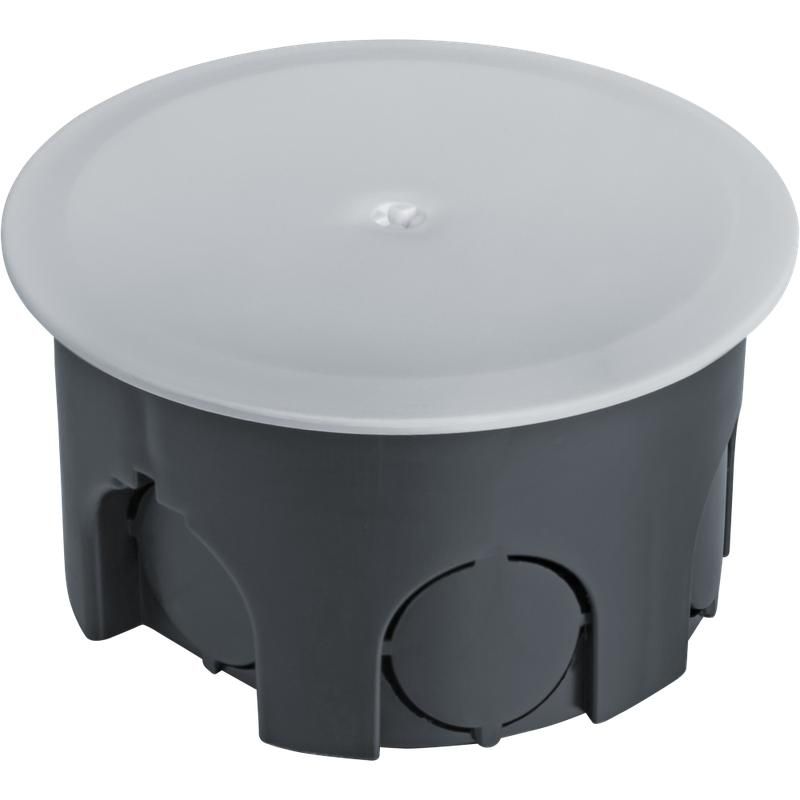

Коробка распаячная Navigator 93 761 - это компактная коробка скрытого монтажа с завинчивающейся крышкой, предназначенная для организации соединений проводов в стенах. Подходит для использования в жилых и офисных помещениях, где требуется надёжное и аккуратное размещение точек ответвления. Модель из серии NSS-DB обеспечивает удобство монтажа и устойчивость к механическим воздействиям.

Назначение и область применения

Коробка распаячная Navigator 93 761 используется для безопасного размещения и соединения электрических проводов внутри стен. Применяется при устройстве освещения, розеточных групп, выключателей и других внутренних электромонтажных работ. Благодаря круглой форме и скрытому способу монтажа, она легко интегрируется в штукатурку или гипсокартон, не нарушая внешний вид поверхности.

Технические характеристики

• Диаметр: 70 мм - оптимальный размер для размещения нескольких кабелей и соединителей;
• Количество входов: 6 - позволяет подвести до шести кабелей без перегрузки корпуса;
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в обработке;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений;
• Цвет: черный - маскирует следы монтажа и совпадает с большинством декоративных элементов;
• Форма: круглая - равномерно распределяет нагрузку на стену, снижает риск трещин при заделке.

Совместимость и монтаж

Коробка Navigator 93 761 рассчитана на скрытую установку в бетон, кирпич или гипсокартон. Для монтажа необходимо предварительно просверлить отверстие диаметром 70 мм. Крышка фиксируется завинчиванием - это исключает её случайное открывание и повышает герметичность соединения. Все вводы кабелей расположены по окружности, что позволяет равномерно распределить нагрузку и избежать перегибов проводов. Установка возможна с использованием стандартных кабельных зажимов и хомутов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего электромонтажа. Степень защиты IP20 гарантирует, что человек не сможет случайно коснуться токоведущих частей при нормальной эксплуатации. Однако коробка не предназначена для влажных зон, открытых площадок или мест с высокой запыленностью. Напряжение и ток не указаны - следует соблюдать правила монтажа согласно ПУЭ и использовать кабели с подходящими параметрами.

Преимущества

• Завинчивающаяся крышка - надёжнее, чем просто нажимная, не теряет герметичность со временем;
• Шесть вводов - позволяют организовать сложные ответвления без необходимости установки дополнительной коробки;
• Чёрный цвет - не требует покраски после штукатурки, экономит время на финишную отделку;
• Круглая форма - лучше переносит давление от раствора, меньше деформируется при затвердении.

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, подвал) - степень защиты IP20 недостаточна;
• Не рекомендовано использование в условиях постоянной вибрации - например, рядом с насосами или компрессорами;
• Не подходит для наружного монтажа - материал и защита не рассчитаны на атмосферные воздействия;
• Размер 70 мм может оказаться мал для больших клеммных колодок или автоматических выключателей - проверяйте габариты оборудования перед установкой.

Примеры использования

• Подключение группы светильников в спальне через одну распаячную коробку;
• Объединение проводов от двух выключателей и одной розетки в коридоре;
• Разветвление силового кабеля для питания бытовой техники в кухне (при условии сухости и отсутствия брызг);
• Скрытое соединение проводов в системе “умный дом” для управления освещением.

Практические советы

• Перед монтажом убедитесь, что глубина ниши достаточна - коробка имеет значительную толщину стенок;
• Используйте кабельные вводы с уплотнителями, чтобы минимизировать попадание пыли в процессе штукатурки;
• Не забудьте оставить свободный доступ к крышке - даже при скрытом монтаже она должна быть легко открываемой для обслуживания;
• При работе с многожильным кабелем используйте наконечники - они предотвращают ослабление контакта при закручивании клемм;
• Проверяйте соответствие диаметра отверстия в стене 70 мм - слишком маленькое отверстие усложнит установку, слишком большое - снизит прочность фиксации.
