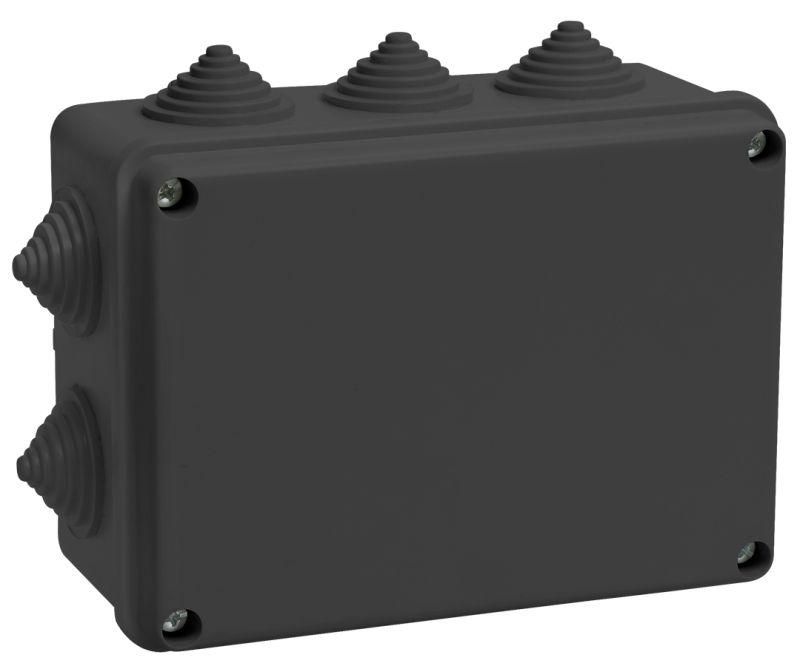

Коробка распаячная КМ41242 для открытой проводки 150х110х70мм IP55 10 гермовводов черная (RAL 9005)IEK - UKO11-150-110-070-K02-55

Коробка распаячная КМ41242 от IEK - компактная пластиковая коробка с защитой IP55 и десятью герметичными вводами, предназначенная для безопасного соединения и защиты проводов в условиях повышенной запыленности, влаги или на улице. Артикул uko11-150-110-070-k02-55 соответствует модели с черным корпусом RAL 9005.

Назначение и область применения

Коробка распаячная КМ41242 используется для организации точек ответвления и соединений электрических проводов и кабелей. Применяется там, где требуется надежная защита от пыли и воды - например, на фасадах зданий, в производственных цехах, на объектах с высокой влажностью (склады, теплицы, парковки). Также служит элементом системы электрической канализации, куда входят жесткие и гофрированные трубы. Благодаря пломбируемости, её можно использовать в местах, требующих контроля доступа - например, на энергообъектах или в общественных зонах.

Технические характеристики

• Размеры: 150×110×70 мм - компактная форма для установки в ограниченном пространстве;
• Степень защиты: IP55 - защищена от пыли (не полностью, но достаточно для большинства условий) и от струй воды из любого направления;
• Количество вводов: 10 шт. с диаметром 25 мм - позволяют одновременно подвести несколько кабелей;
• Материал корпуса: полистирол - прочный, легкий, безгалогенный (HF), не выделяет токсичных веществ при нагреве;
• Цвет: черный (RAL 9005) - устойчив к УФ-излучению, не выгорает на солнце;
• Напряжение изоляции: 450 В - рассчитана на работу в сетях до 400 В переменного тока;
• Температурный диапазон: от –25 C до +40 C - подходит для холодных регионов и летней эксплуатации;
• Крепление крышки: винтовое - обеспечивает плотное закрывание и возможность многократного вскрытия;
• Пломбируемость: да - есть место для опечатывания пломбой;
• Ввод сзади: да - позволяет выводить кабели через заднюю стенку, удобно при монтаже на стену или потолок;
• Тип крышки: крышка-заглушка - цельная, без открываемых секций, что повышает герметичность.

Совместимость и монтаж

Коробка распаячная КМ41242 совместима с трубами и гофрой диаметром до 25 мм - подходят стандартные ПВХ и металлические рукава. Для монтажа используются два способа: настенный и потолочный. На поверхность крепится саморезами или дюбелями через предварительно подготовленные отверстия в боковых стенках (в комплекте они не предусмотрены - сверлите самостоятельно). Гермовводы уже установлены - просто просверливается отверстие нужного диаметра в стенке трубы, после чего она вставляется в ввод и затягивается контргайкой. Обязательно проверьте соответствие внешнего диаметра трубы 25 мм - иначе герметизация будет нарушена.

Безопасность и стандарты

Коробка распаячная КМ41242 соответствует требованиям безопасности для электроустановок в соответствии с ГОСТ Р 50044.2–99 и IEC 60670. Безгалогенный материал исключает образование едких газов при перегреве или возгорании - важное преимущество для помещений с людьми. Номинальное напряжение изоляции 450 В гарантирует безопасную работу в бытовых и промышленных сетях 220/380 В.

Преимущества

• Высокая герметичность благодаря 10 гермовводам и плотному винтовому креплению крышки;
• Удобство обслуживания - крышку легко снять, осмотреть и заменить провода;
• Защита от внешних факторов - идеальна для уличного и влажного монтажа;
• Пломбируемость - снижает риск несанкционированного доступа;
• Устойчивый цвет RAL 9005 - не теряет вид даже при длительном воздействии солнца;
• Легкий вес и простота установки - экономит время при монтаже.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP55 не обеспечивает защиту от подтопления;
• Не рекомендована для температур ниже –25 C - материал становится хрупким;
• Не подходит для мощных силовых кабелей с большим радиусом изгиба - внутренний объем ограничен;
• Гермовводы рассчитаны только на трубы Ø25 мм - другие диаметры не будут герметично закреплены;
• Отсутствует встроенная система кабельного управления - все провода должны быть аккуратно сложены внутри.

Примеры использования

• Подключение светильников на фасаде офисного здания;
• Разветвление питания для датчиков движения на территории предприятия;
• Объединение кабелей от нескольких насосов в системе водоснабжения;
• Монтаж автоматических выключателей и УЗО в наружной щитовой;
• Создание точки подключения для видеокамеры на улице.

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для свободного расположения внутри коробки - перегрузка может вызвать перегрев;
• Используйте кабельные стяжки внутри, чтобы избежать перегибов и нагрузки на гермовводы;
• При установке на вертикальную поверхность ориентируйте вводы так, чтобы вода не могла попасть внутрь - лучше всего, если выходы направлены вниз или горизонтально;
• После сборки обязательно протестируйте герметичность - можно продуть воздухом или применить тест на давление;
• При необходимости пломбирования используйте специальные пластиковые или металлические пломбы, совместимые с типом крышки - не применяйте проволоку, которая может повредить уплотнители.
