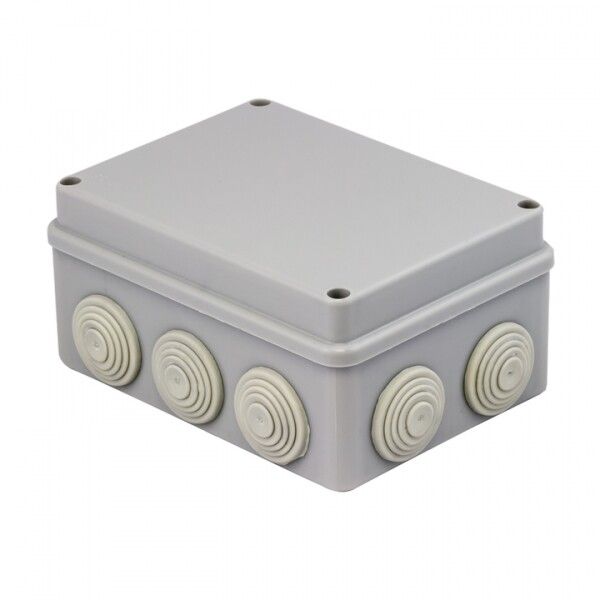

Коробка распределительная КМР-050-042 пылевлагозащитная, 10 мембранных вводов, уплотнительный шнур (190х140х70) EKF PROxima | plc-kmr-050-042

Коробка распаячная КМР-050-042 от EKF - это пылевлагозащищенная установочная коробка с 10 мембранными вводами, предназначенная для надежного размещения и защиты электрических соединений в условиях повышенной влажности и запыленности. Артикул plc-kmr-050-042 соответствует серии PROxima и подходит как для внутренней, так и для наружной проводки.

Назначение и область применения

Коробка распаячная КМР-050-042 используется для организации точек ответвления, соединения кабелей и размещения клеммников, СИЗ, розеток, выключателей и других элементов электропроводки. Подходит для силовых и слаботочных систем - от освещения до автоматизации и связи. Применяется в помещениях с высокой влажностью (например, ванные комнаты, подвалы), на улице, в промышленных зонах, на объектах ЖКХ, логистики и производства. Благодаря всепогодному исполнению, КМР-050-042 может использоваться вне помещений без дополнительных кожухов.

Технические характеристики

• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления;
• Количество вводов: 10 мембранных сальников - позволяют плотно закрепить гофрированные, гладкие или армированные трубы диаметром до 18 мм;
• Материал корпуса: полипропилен - устойчив к химическим веществам, коррозии, перепадам температур и ударным нагрузкам;
• Номинальное напряжение изоляции: 400 В - рассчитана на работу в бытовых и промышленных сетях до 220/380 В;
• Температурный режим: от -20C до +40C - не рекомендуется использование в средах ниже -20C или выше +40C;
• Габариты: 190×140×70 мм - компактный формат для ограниченного пространства;
• Цвет: серый - совместим с большинством интерьеров и фасадов;
• Состав: без галогенов - при возгорании не выделяет токсичных газов, что важно для замкнутых пространств;
• Тип крышки: монтажная - с возможностью фиксации винтами;
• Способ крепления: настенно-потолочное - крепится саморезами или дюбелями к стене, потолку или металлическому лотку.

Совместимость и монтаж

КМР-050-042 совместима с любыми типами труб: гофрированными (ПВХ, металлопластик), гладкими (ПНД, ПВХ) и армированными. Уплотнительный шнур внутри каждого ввода обеспечивает герметизацию при затяжке. Для монтажа необходимо:

• Подготовить отверстия в стене или потолке под крепеж;
• Протянуть кабели через трубы и ввести их в мембранные вводы;
• Затянуть сальники руками - дополнительно не требуется инструмент;
• Установить крышку и зафиксировать её четырьмя винтами - доступ к внутреннему пространству сохраняется после демонтажа крышки;
• Не допускать перегрузки вводов - максимальное количество одновременных труб - 10, каждая должна иметь диаметр не более 18 мм.

Безопасность и стандарты

Коробка распаячная КМР-050-042 соответствует требованиям ГОСТ Р 50044.1–92 и IEC 60670-1 для установочных коробок. Сертифицирована для использования в электроустановках до 1000 В переменного тока. Наличие состава без галогенов делает её безопасной для применения в местах с людской проходимостью и вентилируемых помещениях. Выдерживает вибрационную нагрузку, характерную для промышленных объектов.

Преимущества

• Высокая степень защиты IP55 - надежная работа даже в сырых и пыльных условиях;
• 10 универсальных вводов - позволяет организовать сложные ответвления без дополнительных переходников;
• Полипропиленовый корпус - долговечный, легкий, не требует окраски или антикоррозийной обработки;
• Винтовая фиксация крышки - удобство обслуживания и контроля состояния соединений;
• Экономичность - снижает необходимость в дорогостоящих щитах для малых групп потребителей;
• Совместимость с продуктами серии PROxima - легко интегрируется в единую систему управления и монтажа.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP55 не гарантирует герметичность при подтоплении;
• Не использовать при температурах ниже -20C - материал становится хрупким, риск трещин при ударе;
• Не подходят для сверхвысоких нагрузок - не является заменой распределительному щиту для многоквартирных домов или крупных цехов;
• Не рекомендовано использовать с трубами диаметром более 18 мм - сальники не обеспечивают герметичность;
• Не следует монтировать в местах с прямым воздействием открытого пламени или высоких температур (>+40C).

Примеры использования

• На фасаде дома - для подключения наружного освещения и камеры видеонаблюдения;
• В подвале - для соединения кабелей от насосов и вентиляторов;
• На производстве - для разветвления слаботочных сигналов от датчиков к контроллеру;
• В торговом центре - для скрытого монтажа розеток и выключателей в нишах;
• На автостоянке - для подключения светильников и сигнализации.

Практические советы

• Перед монтажом проверьте диаметр кабельных труб - они должны свободно проходить в сальниках, но не быть слишком тонкими (иначе будет люфт);
• Не перетягивайте винты крышки - это может деформировать пластик и нарушить герметичность;
• При использовании в холодных условиях - перед установкой выдержите коробку при комнатной температуре 1–2 часа;
• Для частого обслуживания выбирайте места с доступом - КМР-050-042 не предназначена для скрытой заделки в бетон;
• При необходимости увеличить число вводов - используйте дополнительные муфты или переходники, но не превышайте суммарный диаметр труб, указанный в спецификации.
