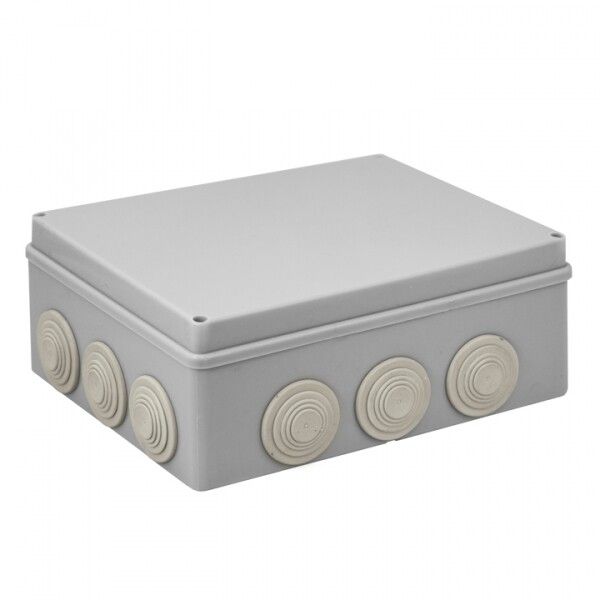

Коробка распределительная КМР-050-043 пылевлагозащитная, 12 мембранных вводов, уплотнительный шнур (240х190х90) EKF PROxima | plc-kmr-050-043

Коробка распаячная КМР-050-043 от EKF - это пылевлагозащищенная установочная коробка из полипропилена с 12 мембранными вводами, предназначенная для надежного оформления и защиты точек соединения кабелей в условиях повышенной влажности и запыленности. Артикул plc-kmr-050-043 соответствует серии PROxima и подходит как для внутренней, так и для наружной проводки.

Назначение и область применения

Коробка распаячная КМР-050-043 используется для организации и защиты мест соединения кабельных жил: клеммников, СИЗ, ответвлений, розеток, выключателей, слаботочных устройств и других элементов электропроводки. Подходит для монтажа в помещениях и на улице благодаря защите IP55 и всепогодному исполнению. Применяется в системах силовой и слаботочной сети - например, на фасадах зданий, в подъездах, на производстве, в парковых и промышленных объектах.

Технические характеристики

• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления;
• Материал корпуса: полипропилен - устойчив к коррозии, химически инертен, не содержит галогенов;
• Количество вводов: 12 - каждый через ступенчатый мембранный сальник, позволяющий плотно фиксировать трубы различного диаметра;
• Габариты: 240×190×90 мм - компактная прямоугольная форма для удобного монтажа в ограниченном пространстве;
• Номинальное напряжение изоляции: 400 В - рассчитана на работу в бытовых и промышленных сетях до 400 В переменного тока;
• Температурный режим: от -20C до +40C - допустимо использование в холодных и теплых климатических зонах, но не в экстремальных температурах;
• Цвет: серый - совместим с большинством архитектурных решений;
• Тип крышки: монтажная - открывается для доступа к внутренним соединениям;
• Фиксация крышки: винтовая - надежная, позволяет многократно открывать и закрывать без деформаций;
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями к стене, потолку или лотку.

Совместимость и монтаж

Коробка распаячная КМР-050-043 совместима с гофрированными, гладкими и армированными трубами, которые проходят через мембранные вводы. Диаметр труб не указан явно, но ступенчатые сальники обеспечивают плотную посадку для типовых диаметров от 16 до 32 мм. Уплотнительный шнур внутри каждого ввода автоматически адаптируется к толщине трубы, исключая просачивание влаги и пыли. Для монтажа требуется предварительно продеть кабели через вводы перед установкой крышки - после этого вводы фиксируются плотно, без дополнительных уплотнителей. Крышка крепится четырьмя винтами - рекомендуется использовать крестовую отвертку для равномерного затяжения.

Безопасность и стандарты

Коробка распаячная КМР-050-043 соответствует требованиям ГОСТ Р 50044.1–98 и другим нормам для установочных коробок. Наличие встроенного уплотнительного шнура и степень защиты IP55 гарантирует безопасность при использовании в сырых и пыльных средах. Материал без галогенов снижает риск выделения токсичных веществ при перегреве или возгорании. Соответствует требованиям пожарной безопасности для помещений с высокой плотностью населения.

Преимущества

• Универсальные 12 вводов - можно подключить несколько кабелей одновременно без необходимости в дополнительных переходниках;
• Автоматическая герметизация - мембранные сальники сами подстраиваются под диаметр трубы, не требуют замены уплотнителей;
• Высокая долговечность - полипропилен не ржавеет, не теряет форму при температурных колебаниях;
• Легкий вес - удобно транспортировать и монтировать даже в труднодоступных местах;
• Экономичность - одна коробка заменяет несколько более мелких моделей, снижает количество точек соединения и время монтажа.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP55 не обеспечивает герметичность при подтоплении;
• Работает только в диапазоне от -20C до +40C - при более низких температурах материал становится хрупким, при более высоких - возможна деформация;
• Не подходит для прямого подключения мощных потребителей свыше 400 В - не является распределительным щитком;
• Не имеет встроенной системы заземления - необходимо выполнять заземление отдельными проводами внутри коробки;
• Не рекомендуется для открытого монтажа в местах с частым механическим воздействием - удары или давление могут повредить крышку или вводы.

Примеры использования

• Подключение светильников на фасаде многоэтажного дома - скрывает соединения кабелей от дождя и пыли;
• Обустройство точки питания для камеры видеонаблюдения на улице - защищает клеммы от конденсата;
• Разветвление слаботочной сети (LAN, TV, сигнализация) в подвале или техническом коридоре;
• Монтаж розеток в цеху с высокой запыленностью - предотвращает попадание пыли в контакты;
• Создание контрольной точки для проверки состояния проводки в старом здании - легко открывается для диагностики.

Практические советы

• Перед монтажом обязательно протяните все кабели через вводы - потом будет сложно, особенно если они уже подключены;
• Проверьте, чтобы трубы были чистыми и не имели острых кромок - они могут повредить уплотнительный шнур;
• При монтаже на вертикальной поверхности используйте уровень - наклонная установка может вызвать скопление влаги у одного из вводов;
• Не перегружайте вводы - лучше использовать меньше кабелей, чем рисковать герметичностью;
• При работе в холодную погоду (ближе к -20C) нагрейте коробку до комнатной температуры перед установкой - это повысит пластичность материала;
• Артикул plc-kmr-050-043 часто заказывают в комплекте с аналогичными коробками КМР-050-023 - для унификации монтажа и обслуживания.
